| Tempat asal | Jerman |
| Nama merek | SIMENS |
| Sertifikasi | CE RoHS |

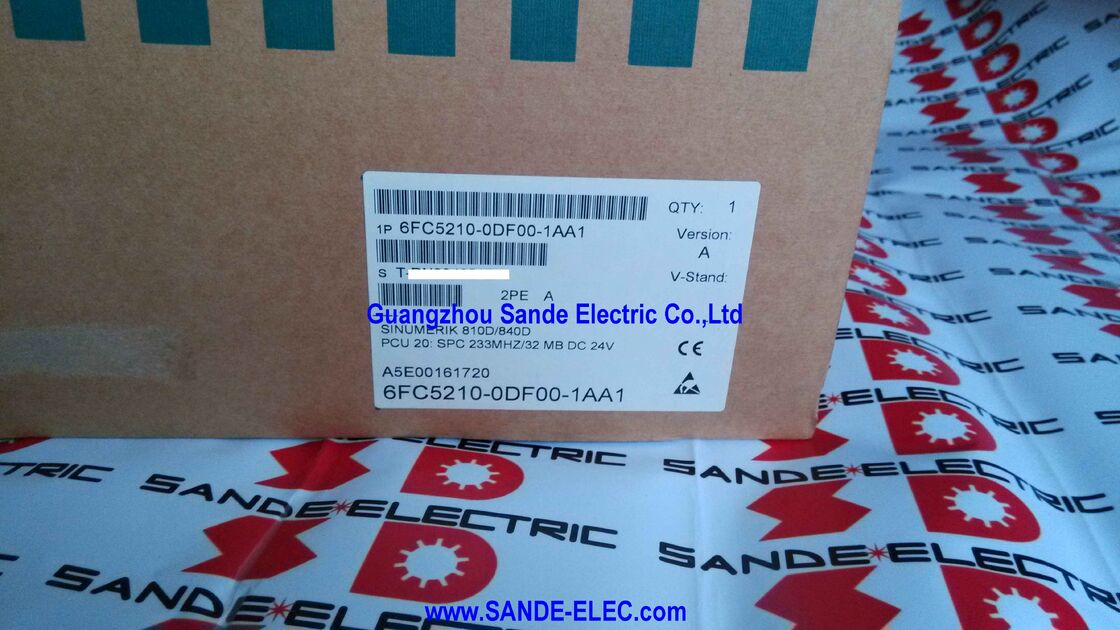

| Nomor model | 6FC5210-0DF00-1AA1 |
Posisi dalam urutan generasi perangkat keras PCU20:
Untuk memahami apa yangSiemens 6FC5210-0DF00-1AA1benar-benar, itu membantu untuk melihat di mana ia duduk dalam sistem SINUMERIK 840D.
Arsitektur 840D membagi fungsi CNC antara dua unit yang terpisah secara fisikNCU (Unit Kontrol Nomer)danPCU (Unit Kontrol Panel):
PeraturanNCU(ditempatkan di kotaknya sendiri, biasanya di kabinet drive mesin) adalah inti komputasi mesin: menjalankan kernel NC, menjalankan program bagian, interpolasi lintasan sumbu,menutup servo posisi loop, mengelola fieldbus PROFIBUS ke drive dan modul I/O, dan menjalankan PLC.
NCU melakukan matematika pemesinan real-time.
PeraturanPCUadalah komputer antarmuka manusia-mesin unit yang menjalankan perangkat lunak HMI berbasis Windows, mengemudi tampilan panel operator, menanggapi input keyboard, mengelola sistem file (program bagian,data alat, parameter mesin), dan menyediakan jaringan SINDNC dan komunikasi RS-232 ke PC eksternal dan sistem DNC.
PCU terhubung ke NCU melalui link MPI/PROFIBUS dan ke panel operator depan melalui konektor terpisah.
PCU 20 secara khusus adalah implementasi konsep ini yang berbasis Flash yang kompak: tidak ada hard disk berputar, sistem operasi dan perangkat lunak HMI yang disimpan di memori Flash onboard,yang berjalan pada prosesor SPC single-board (Siemens PC).
PCU 20 berjalanHMI tertanam- lingkungan perangkat lunak HMI yang efisien yang dioptimalkan untuk penyimpanan Flash yang menyediakan antarmuka operator SINUMERIK yang lengkap (pengeditan program bagian, operasi mesin, manajemen alat,akses parameter, diagnostik, simulasi) dalam implementasi yang mengurangi jejak dibandingkan dengan perangkat lunak HMI Advanced yang berjalan pada PCU 50 yang lebih besar dengan hard disknya.
Peranan 6FC5210-0DF00-1AA1 pada mesin berjalan adalah untuk menyajikan operator dengan semua informasi yang mereka butuhkan untuk menjalankan mesinblok program aktif, pesan alarm, data alat dan untuk menerima semua input yang mengubah cara kerja mesin.mesin buta dan tidak terkendali terlepas dari apakah NCU itu sendiri berfungsi dengan sempurna..
| Parameter | Nilai |
|---|---|
| Prosesor | SPC 233 MHz |
| DRAM | 32 MB |
| Memori Flash | 16 MB |
| Tegangan Pasokan | 24V DC |
| Perangkat Lunak HMI | HMI tertanam (diisi sebelumnya) |
| Bahasa (16MB Flash) | Hingga 6 secara bersamaan |
| Pembaruan Software | Kartu flash PCMCIA / kartu CF + adaptor |
| Format Cadangan | Berkas ABB (Backup Aplikasi) |
| Kompatibilitas CNC | Sinumerik 840D, 810D |
6FC5210-0DF00-1AA1 memiliki 16MB Flash internal yang membedakannya dari varian -1AA0 (CPU 233MHz yang sama, tetapi hanya 8MB Flash).
Perbedaan ini tidak murni akademik: ukuran Flash menentukan berapa banyak bahasa antarmuka HMI yang dapat dipasang pada PCU 20 secara bersamaan.
Dengan8MB Flash, citra Flash PCU 20 dapat menyimpan dua bahasa, biasanya bahasa Inggris ditambah satu bahasa tambahan.
Operator mesin dapat beralih antara kedua bahasa ini melalui data mesin MD 9003 (FIRST_LANGUAGE), tetapi menambahkan bahasa ketiga membutuhkan konfigurasi ulang gambar Flash dan menginstal ulang perangkat lunak.
Dengan16MB Flash, sampaienam bahasadapat disertakan dalam gambar perangkat lunak tunggal.
Set bahasa standar mencakup bahasa Inggris, Jerman, Prancis, Italia, Spanyol, dan Cina Sederhana dengan bahasa tambahan yang tersedia melalui CD bahasa opsional (6FC5253-6BX10-_XG0).
Untuk pembuat mesin yang menjual model mesin yang sama ke beberapa pasar, atau untuk pabrik di mana operator berbicara bahasa yang berbeda,Varian Flash 16MB adalah spesifikasi yang benar karena memungkinkan operasi multi-bahasa tanpa beberapa varian gambar Flash.
Implikasi pemeliharaan praktis: ketika membeli PCU pengganti 20, konfirmasi apakah file cadangan ABB yang ada di mesin dihasilkan dari unit Flash 16MB atau 8MB.
Gambar Flash 16MB tidak bisa dimuat ke PCU Flash 8MB 20,tapi gambar 8MB dapat dimuat ke unit Flash 16MB .
6FC5210-0DF00-1AA1 menyimpan seluruh perangkat lunak pengoperasiannya lingkungan OS, aplikasi HMI Embedded, konfigurasi khusus mesin (teks alarm, tampilan data mesin, kompilasi siklus,OEM kustomisasi), dan file bahasa ?? sebagai gambar Flash di Flash 16MB.
Gambar ini dapat diekspor sebagai file ABB (Application Backup) dan diimpor ke unit pengganti, membawa konfigurasi perangkat lunak khusus mesin lengkap dari satu PCU 20 ke yang lain.
Membuat cadangan ABB:Dengan PCU 20 berjalan, alat instalasi perangkat lunak (dieksekusi dari CD pada PC yang terhubung melalui kabel serial,atau dari menu PCU 20 sendiri dengan menekan tombol 6 pada startup) membuat file ABB dan menuliskannya ke kartu flash linear PCMCIA atau kartu flash Compact (menggunakan adaptor CF-ke-PCMCIA).
Nama file ABB adalah PCU_20.ABB menurut konvensi.
Memulihkan ke unit pengganti:Ketika PCU 20 gagal dan unit pengganti yang berasal,file ABB dimuat dari kartu CF/PCMCIA ke unit baru menggunakan prosedur startup yang sama (pencet tombol 6 ketika nomor seri muncul selama boot).
Unit pengganti menerima citra perangkat lunak lengkap dari mesin asli, termasuk semua kustomisasi khusus mesin, dan boot dengan konfigurasi yang sama dengan unit yang gagal.
Tidak diperlukan koneksi PC untuk proses pemulihan itu sendiri.
Jalur upgrade perangkat lunak:Siemens secara berkala merilis versi perangkat lunak HMI Embedded yang diperbarui untuk seri PCU 20 (penomoran versi mengikuti versi HMI Embedded, misalnya, V6.5).Setiap rilis perangkat lunak menambahkan fungsionalitas, memperbaiki bug perangkat lunak, dan memperbarui perpustakaan teks alarm.
Upgrade perangkat lunak dapat diterapkan pada 6FC5210-0DF00-1AA1 melalui prosedur instalasi kartu CF yang sama,dengan data khusus mesin yang diterapkan kembali setelah upgrade seperti yang didokumentasikan dalam instruksi upgrade.
Ketika mesin SINUMERIK 810D/840D gagal memulai atau kehilangan antarmuka operatornya,membedakan kegagalan PCU 20 dari kegagalan NCU atau kesalahan panel operator sangat penting sebelum memesan perangkat keras pengganti. PCU 20 kegagalan biasanya hadir dalam salah satu dari beberapa cara:
Tidak ada tampilan, tidak ada boot:Tampilan panel operator tetap gelap atau tidak menunjukkan aktivitas. ini bisa menunjukkan kegagalan catu daya PCU 20, Flash korupsi mencegah urutan boot dari menyelesaikan,atau kegagalan perangkat keras pada papan PCU 20 itu sendiri.
Tampilan menunjukkan PCU 20 startup tapi HMI tidak memuat:PCU 20 boot ke titik di mana nomor seri ditampilkan (prompt menu boot untuk tombol 6), tetapi perangkat lunak HMI gagal dimuat.
Hal ini seringkali menunjukkan kerusakan memori Flash atau gambar perangkat lunak yang tidak kompatibel. Gambar Flash mungkin sebagian rusak oleh gangguan listrik selama pembaruan perangkat lunak sebelumnya.
HMI memuat tapi komunikasi NCU gagal:Antarmuka HMI muncul di layar tetapi layar menunjukkan pesan alarm yang terkait dengan kehilangan komunikasi NCU atau kesalahan link MPI.
Dalam skenario ini, perangkat keras PCU 20 mungkin berfungsi tetapi kabel komunikasi MPI antara PCU 20 dan NCU rusak, atau NCU itu sendiri telah gagal.
Pembekuan atau reboot intermiten:HMI membeku selama operasi atau memulai kembali secara spontan.
Ini bisa menunjukkan PCU 20 prosesor atau kesalahan memori, Flash degradasi pada unit yang lebih tua,atau ketidakstabilan pasokan listrik (PCU 20 membutuhkan 24V DC stabil ‡ gelombang tegangan atau transisi dapat menyebabkan perilaku yang tidak menentu).
Service engineers should use the PCU 20's built-in diagnostic outputs (the LED indicators on the PCU 20 board) and the NCU's own diagnostic status to establish which component is at fault before replacing the PCU 20.
PCU 20 dan PCU 50 keduanya adalah unit HMI yang valid untuk SINUMERIK 810D/840D, tetapi mereka mewakili tingkat kemampuan yang berbeda:
PeraturanPCU 20(unit ini) menjalankan HMI Embedded: berbasis Flash, tidak ada hard disk berputar, kecepatan prosesor yang lebih rendah (hingga 500MHz dalam varian tertinggi), dirancang untuk fungsi antarmuka operator mesin alat standar.
Hal ini tidak dapat menjalankan HMI Advanced - PC berbasis diperluas HMI yang menambahkan fitur seperti simulasi 3D, ShopMill / ShopTurn pemrograman grafis, dan membuka aplikasi Windows di samping CNC HMI.PCU 20 juga tidak dapat menampung Manage MyMachines atau paket perangkat lunak pilihan Siemens tambahan yang membutuhkan HMI Advanced.
PeraturanPCU 50(misalnya, 6FC5210-0DF01-0AA0) menjalankan HMI Advanced pada prosesor kelas Pentium dengan hard disk, Windows NT/2000/XP, dan mendukung berbagai pilihan perangkat lunak SINUMERIK.
Ini lebih besar, lebih mahal, dan membutuhkan hard disk yang dipelihara dengan baik
Untuk sebagian besar operasi alat mesin standar, PCU 20 HMI Embedded menyediakan semua yang dibutuhkan operator mesin dan insinyur pemeliharaan:kompensasi alat, akses parameter mesin, tampilan diagnostik, dan laporan produksi.
PCU 50 cocok ketika pembuat mesin telah menentukan HMI Advanced untuk pemrograman grafis, simulasi 3D, atau paket perangkat lunak Siemens tertentu yang tidak berjalan pada HMI Embedded.
Jika spesifikasi mesin asli menggunakan PCU 20, penggantian dengan varian PCU 20 yang sama atau kompatibel (menggunakan file ABB dari asli) adalah strategi pemeliharaan yang benar.
Upgrade ke PCU 50 untuk mengganti PCU 20 yang gagal pada prinsipnya mungkin tetapi membutuhkan pemasangan perangkat lunak yang berbeda, pemasangan fisik yang berbeda,dan kabel panel MPI/operator yang berpotensi berbeda, menjadikannya tugas pengoperasian daripada penggantian yang sama..
T1: -1AA1 memiliki prosesor 233MHz. Apakah kompatibel dengan versi perangkat lunak revisi yang lebih tinggi yang dirancang untuk varian PCU 20 yang lebih cepat seperti 333MHz -1AA2?
Semua varian perangkat keras PCU 20 ‡ dari asli 166MHz -0AA0 hingga 500MHz -1AA3 ‡ menjalankan versi perangkat lunak HMI Embedded yang sama (hingga termasuk V6.5).
Kecepatan prosesor mempengaruhi seberapa cepat HMI merespons input pengguna dan seberapa cepat refresh layar terjadi, tetapi tidak membatasi kompatibilitas versi perangkat lunak.
Sebuah 6FC5210-0DF00-1AA1 pada 233MHz dapat menjalankan HMI Embedded V6 yang sama.5 perangkat lunak sebagai varian 333MHz -1AA2 perbedaan kinerja dapat diamati dalam respons UI tetapi tidak mempengaruhi kompatibilitas fungsional.
Kapasitas Flash 16MB menentukan jumlah bahasa, bukan kecepatan prosesor.
T2: Ketika mengganti PCU 20 yang gagal dengan 6FC5210-0DF00-1AA1, apakah NCU perlu dikonfigurasi ulang?
Tidak. NCU menyimpan konfigurasi sendiri secara independen ¢ data mesin NC, parameter drive, program PLC, dan konfigurasi sumbu berada di NCU, bukan di PCU 20.Penggantian PCU 20 tidak mempengaruhi konfigurasi NCU yang disimpan.
Apa yang harus dipulihkan pada PCU baru 20 adalah data sisi HMI: teks alarm dalam bahasa yang benar, data mesin tampilan (MD 9000 seri parameter yang mengontrol perilaku HMI),OEM screen kustomisasi, dan instalasi bahasa.
Jika file cadangan ABB dibuat dari PCU 20 asli, memuatnya ke unit pengganti mengembalikan semua ini dalam satu operasi.
T3: PCU 20 tidak memiliki hard disk. Di mana program bagian dan data alat disimpan pada mesin yang menggunakan unit ini?
Flash PCU 20 sendiri menyimpan perangkat lunak operasi dan konfigurasi HMI tetapi tidak dimaksudkan untuk penyimpanan program bagian biasa selama produksi.
Program bagian biasanya disimpan di memori yang didukung oleh SRAM NCU sendiri (dapat diakses melalui manajer program PCU 20), pada kartu PCMCIA atau CF yang dimasukkan ke PCU 20,pada drive jaringan melalui koneksi Ethernet PCU 20 (NetworkManager), atau ditransfer melalui RS-232 DNC ke server DNC eksternal.
Perpustakaan program bagian besar yang melebihi memori onboard NCU paling sering dikelola melalui koneksi jaringan.tidak pada PCU 20.
T4: 6FC5210-0DF00-1AA1 dihentikan. Apa pilihan untuk pemeliharaan mesin yang masih menggunakannya?
Ada tiga pilihan praktis untuk memelihara mesin 810D/840D dengan PCU 20 unit.
Pertama, sourcing tested-good 6FC5210-0DF00-1AA1 units (or compatible higher-revision variants such as the -0AA2 or -1AA2) from the industrial electronics surplus market — this is the dominant approach and stock remains available from specialist CNC spares suppliers.
Kedua, perbaikan tingkat papan PCU 20 oleh perusahaan perbaikan CNC spesialis yang dapat memulihkan memori flash, mengganti komponen prosesor yang gagal, atau memperbaiki bagian catu daya.Migrasi platform ke SINUMERIK 840D sl atau 828D (baris produk saat ini Siemens), yang melibatkan pengoperasian ulang yang komprehensif dan biasanya diperlakukan sebagai proyek retrofit mesin daripada perbaikan pemeliharaan.
T5: Dapatkah 6FC5210-0DF00-1AA1 digunakan secara bergantian dengan -0AA1 (166MHz/16MB Flash) atau -0AA2 (266MHz/16MB Flash)?
Ketiga varian -0AA1, -1AA1, dan -0AA2 memiliki kapasitas Flash 16MB dan DRAM 32MB yang sama, sehingga kompatibel dengan gambar cadangan ABB 16MB yang sama dan konfigurasi bahasa yang sama.
File ABB yang dihasilkan dari satu varian dapat dimuat ke dalam varian Flash 16MB lainnya.
Faktor bentuk fisik PCU 20 dan pinout konektor adalah sama di semua versi perangkat keras PCU 20, memungkinkan interchangeability fisik dalam perakitan panel operator.
Perbedaan praktis adalah kecepatan prosesor (166/233/266MHz), yang mempengaruhi waktu respons HMI tetapi tidak kompatibilitas fungsional.
-1AA1 (233MHz/16MB) umumnya lebih disukai sebagai pengganti untuk gagal -0AA1 (166MHz/16MB) karena memberikan kinerja UI yang lebih cepat dengan kompatibilitas perangkat lunak yang sama.
