Kontrol numerik komputer 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1 6FC521O-ODFOO-1AA1

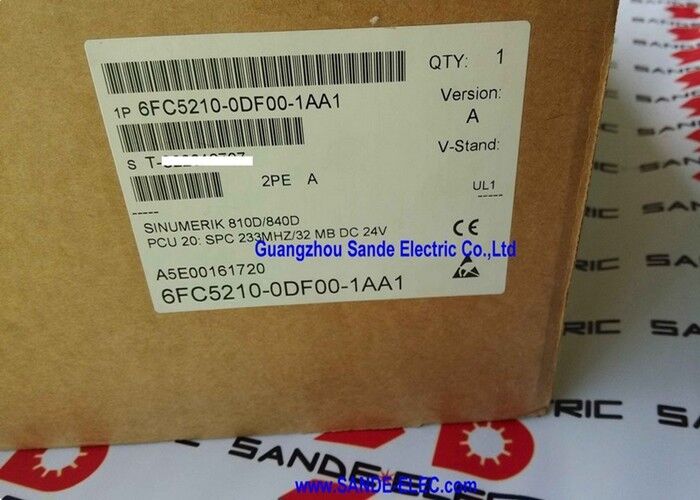

6FC5210-0DF00-1AA1∙ SINUMERIK PCU 20 Panel Control Unit ∙ 233MHz / 32MB DRAM / 16MB Flash / 24VDC / SINUMERIK 810D / 840D CNC

PCU 20 Unit HMI di dalam SINUMERIK 810D/840D

SINUMERIK 810D dan 840D adalah sistem CNC berkinerja tinggi yang banyak digunakan di pusat pemesinan, pusat pemutar, mesin penggiling, dan jalur transfer.6FC5210-0DF00-1AA1 PCU 20 (Panel Control Unit) menyediakan lapisan komputasi panel operator ¢ menjalankan perangkat lunak SINUMERIK HMI, mengelola antarmuka operator, dan berkomunikasi dengan NCU (Numerical Control Unit) melalui internal SINUMERIK backplane.

PCU adalah unit yang secara fisik berbeda dari NCU. NCU menangani perhitungan CNC real-time, interpolasi sumbu, pelaksanaan PLC, dan komunikasi servo.PCU 20 menangani semua operator mesin melihat dan berinteraksi dengan: tampilan data alat, pengeditan program, layar status, dan input data manual.Pemisahan fungsional ini berarti lingkungan komputasi HMI dapat diganti atau ditingkatkan secara independen dari pengontrol CNC itu sendiri.

6FC5210-0DF00-1AA1 adalah varian prosesor 233MHz dari PCU 20,dilengkapi dengan DRAM 32MB dan memori flash 16MB konfigurasi yang digunakan dalam instalasi mesin alat generasi pertengahan 810D dan 840D yang membutuhkan operasi SINUMERIK HMI di panel operator.

Spesifikasi Utama

DRAM 32MB + Flash 16MB Sumber daya komputasi untuk lapisan HMI

32MB DRAM PCU 20 menyediakan memori kerja runtime untuk aplikasi HMI active program lists, tool and parameter tables yang disimpan di RAM untuk tampilan cepat, dan eksekusi perangkat lunak HMI.Flash 16MB menyimpan perangkat lunak operasi gambar aplikasi SINUMERIK HMI, file konfigurasi khusus mesin, dan data yang disimpan yang harus bertahan siklus daya tanpa cadangan baterai.

Prosesor 233MHz cukup untuk tugas tampilan SINUMERIK HMI unit ini dirancang untuk. operator mesin alat berinteraksi dengan PCU 20 melalui panel operator SINUMERIK,yang terhubung ke tampilan PCU dan antarmuka keyboard PCU memproses semua peristiwa input dan menyegarkan tampilan tanpa bergantung pada pemrosesan CNC real-time NCU.

Skenario Aplikasi

Pusat pengolahan SINUMERIK 840DPusat pengolahan yang menjalankan sistem CNC SINUMERIK 840D mengalami kesalahan PCU: tampilan HMI gagal, panel operator tidak merespons, atau PCU gagal boot.Mengganti 6FC5210-0DF00-1AA1 mengembalikan fungsi panel operatorNCU terus mempertahankan konfigurasi mesin; PCU pengganti dikonfigurasi untuk terhubung kembali ke NCU tanpa kehilangan data sumbu mesin.

SINUMERIK 810D pusat belokan HMI pemulihan:Pusat pemutar dengan kontrol SINUMERIK 810D kehilangan kemampuan HMI karena kegagalan PCU. 6FC5210-0DF00-1AA1 adalah pengganti langsung untuk varian PCU 20 yang sama, mengembalikan tampilan operator,kemampuan mengedit program, dan umpan balik status mesin tanpa memerlukan penggantian NCU.

Jalur peningkatan panel:Operator mesin melaporkan respon HMI yang lambat pada instalasi 810D yang lebih tua.Peningkatan PCU 20 dari varian yang lebih lambat ke 233MHz 6FC5210-0DF00-1AA1 meningkatkan refresh display dan respons input parameter tanpa memodifikasi konfigurasi CNC atau sumbu mesin.

FAQ

Q1: Apa perbedaan antara PCU 20 dan PCU 50 dalam sistem SINUMERIK 810D/840D?

Keduanya adalah Panel Control Unit untuk SINUMERIK 810D/840D, tapi PCU 50 adalah unit spesifikasi yang lebih tinggi dengan daya komputasi yang jauh lebih besar, RAM yang lebih besar,dan hard disk drive atau pilihan penyimpanan CompactFlash dibandingkan dengan penyimpanan berbasis flash PCU 20PCU 50 (6FC5210-0DF01-0AA0 dan sejenisnya) mendukung fungsi HMI yang lebih maju dan kapasitas data yang lebih besar.varian berbasis flash yang cocok untuk persyaratan HMI pusat pemesinan standar tanpa permintaan kapasitas yang lebih tinggi yang membenarkan PCU 50.

T2: Dapatkah 6FC5210-0DF00-1AA1 digunakan dengan sistem SINUMERIK 810D dan 840D?

Ya. PCU 20 kompatibel dengan sistem CNC SINUMERIK 810D dan 840D. Hardware NCU berbeda antara 810D dan 840D (module NCU yang berbeda),tapi PCU 20 terhubung ke keduanya melalui antarmuka yang samaKonfigurasi perangkat lunak HMI pada PCU 20 diatur agar sesuai dengan tipe NCU yang terhubung dan konfigurasi mesin.

T3: Apakah program mesin alat dan data parameter disimpan di PCU 20?

Data bagian-program dan parameter CNC didistribusikan di PCU dan NCU. Parameter CNC aktif dan konfigurasi sumbu berada di NCU. Data tingkat HMItabel data alat yang ditampilkan melalui panel operator, dan konfigurasi HMI diurus oleh PCU. Ketika mengganti PCU 20, parameter sumbu mesin di NCU tidak terpengaruh;hanya konfigurasi khusus HMI pada PCU yang perlu dipulihkan dari cadangan.

T4: Jenis panel operator apa yang terhubung ke 6FC5210-0DF00-1AA1?

PCU 20 terhubung ke unit depan panel operator SINUMERIK 810D/840D, khususnya OP 010, OP 012, OP 015,atau varian panel operator yang setara yang kontemporer dengan PCU generasi 20Koneksi membawa sinyal tampilan, antarmuka keyboard, dan komunikasi USB atau MPI antara PCU dan panel operator.Jenis konektor fisik dan spesifikasi kabel didefinisikan oleh dokumentasi perangkat keras SINUMERIK 810D/840D untuk panel operator khusus yang dipasang pada mesin.

T5: Perangkat lunak apa yang dibutuhkan untuk mengkonfigurasi atau memulihkan PCU 20 setelah diganti?

Setelah penggantian PCU, perangkat lunak HMI SINUMERIK dan konfigurasi khusus mesin harus dimuat ke PCU baru. The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software tools. Prosedur spesifik didokumentasikan dalam SINUMERIK 810D / 840D manual komisi. Menggunakan cadangan diverifikasi dari mesin asli adalah jalur pemulihan yang paling andal.
