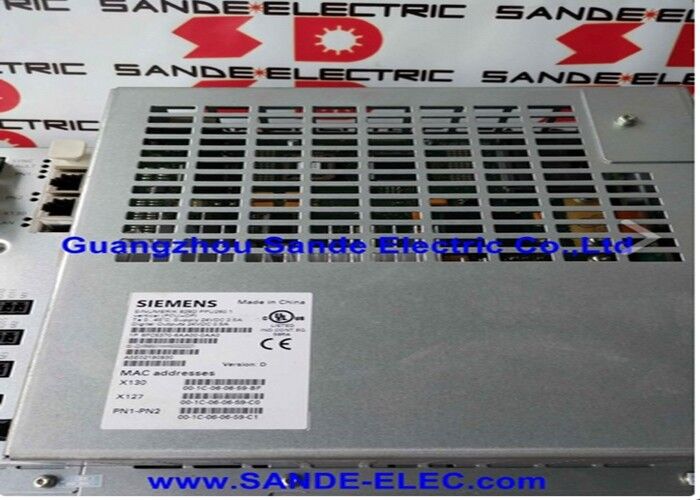

ODM CNC Sinumerik 828D Hardware PPU 6FC5370-6AA00-0AA0

Siemens 6FC5370-6AA00-0AA0 | SINUMERIK 828D PPU261.1 Unit Pemrosesan Panel — CNC + Antarmuka Operator / 24VDC / 310×380×121mm / 4,5kg

Apa Itu PPU — Unit Kontrol dan Panel Operator menjadi Satu

SINUMERIK 828D PPU (Panel Processing Unit) menggabungkan elektronik komputasi CNC dan antarmuka operator mesin ke dalam satu rakitan perangkat keras. Jika 840D SL memisahkan NCU (unit kontrol) dan panel operator menjadi perangkat keras independen, PPU 828D melakukan keduanya dari satu posisi pemasangan di kabinet mesin. Satu unit, satu sambungan suplai 24V DC, satu instalasi — mencakup eksekusi CNC, tampilan, keyboard operator, dan tombol fungsi mesin.

6FC5370-6AA00-0AA0 dipetakan ke PPU261.1 dalam dokumentasi Siemens. Penunjukan PPU khusus ini menentukan kapasitas konfigurasi sumbu, penanganan spindel, dan struktur ekspansi DRIVE-CLiQ untuk alat berat yang dikontrolnya. PPU261.1 menargetkan mesin pembubutan dan penggilingan dengan kompleksitas kelas menengah — pembuatan kontur multi-sumbu, pemrograman lantai pabrik ShopTurn dan ShopMill, PROFINET untuk konektivitas perangkat lapangan — tanpa memerlukan arsitektur NCU terdistribusi dari 840D SL.

Ketika unit ini gagal, kontrol CNC dan antarmuka operator hilang secara bersamaan. Pengoperasian mesin yang berkelanjutan dari perangkat alternatif apa pun tidak dimungkinkan. Hanya PPU261.1 yang identik yang merupakan pengganti yang valid — varian PPU yang berbeda (PPU240, PPU260, PPU280) memiliki karakteristik perangkat keras yang berbeda dan tidak dapat menggantikan tanpa komisioning ulang alat berat secara penuh.

Spesifikasi Utama

Skenario Aplikasi

Pusat balik CNC:Pembubutan multi-sumbu dengan kontrol pahat langsung, pengindeksan sumbu C, dan pemotongan ulir. ShopTurn memandu operator toko melalui pemrograman siklus grafis tanpa pengetahuan sintaksis G-code.

Mesin penggilingan CNC:Penggilingan 3 sumbu hingga 5 sumbu dengan pemrograman kontur. ShopMill menyediakan pembuatan siklus langkah demi langkah bersama kode DIN/ISO standar untuk pemrogram berpengalaman.

Penahan cadangan mesin:PPU adalah satu-satunya cadangan penting dalam instalasi 828D. Kegagalan tanpa cadangan yang cocok berarti perpanjangan waktu henti saat melakukan pengadaan. Memegang satu unit yang cocok dengan versi firmware yang diinstal akan menghilangkan pencarian di bawah tekanan waktu.

Pertanyaan Umum

Q1: Apa yang membedakan konsep PPU 828D dengan 840D SL?

828D mengintegrasikan CNC dan antarmuka operator ke dalam PPU — satu unit, satu titik pemasangan. 840D SL menggunakan NCU (pengontrol berbasis jaringan) dan panel operator terpisah, sehingga dapat ditentukan, dipasang, dan ditingkatkan secara independen. 840D SL cocok untuk sistem multi-sumbu yang lebih kompleks; PPU 828D cocok untuk pembubutan dan penggilingan kelas menengah dengan pendekatan terpadu yang menyederhanakan desain kabinet.

Q2: Dapatkah PPU240, PPU260, atau PPU280 menggantikan PPU261.1?

Tidak. Setiap varian PPU memiliki batas jumlah sumbu, antarmuka spindel, dan kemampuan ekspansi DRIVE-CLiQ yang berbeda. Mesin ini ditugaskan untuk profil perangkat keras khusus PPU261.1. Memasang PPU yang berbeda memerlukan komisioning ulang CNC secara penuh dari data proyek pembuat mesin — ini bukan pertukaran sederhana.

Q3: Apakah PPU pengganti menyertakan perangkat lunak CNC dan data mesin?

Tidak. Unit PPU pengganti dikirimkan sebagai perangkat keras saja. Perangkat lunak sistem CNC, data mesin NC, program PLC, dan parameter penggerak harus dipulihkan dari cadangan yang diambil sebelum kegagalan. Tanpa cadangan mesin saat ini, arsip proyek pembuat mesin dan prosedur startup Siemens perlu diaktifkan kembali.

Q4: Versi firmware apa yang harus dibawa oleh PPU pengganti?

Penggantiannya harus sesuai dengan versi firmware yang terpasang pada PPU yang gagal. Ketidakcocokan versi menyebabkan kesalahan kompatibilitas parameter, kesalahan antarmuka PLC, atau kegagalan komunikasi drive. Konfirmasikan versi firmware yang diinstal dari layar perangkat lunak sistem mesin sebelum memesan.

Q5: Dari mana sumber 6FC5370-6AA00-0AA0?

Melalui saluran layanan Siemens SINUMERIK, mitra layanan resmi Siemens, dan pasar purnajual perangkat keras CNC — dealer suku cadang spesialis CNC dan pemasok surplus yang telah teruji. Konfirmasikan penunjukan PPU261.1 dan versi firmware yang diperlukan sebelum memesan. Perjelas apakah pemasok dapat menyediakan unit dengan tingkat firmware yang sesuai untuk menghindari komplikasi pembaruan di tempat.
