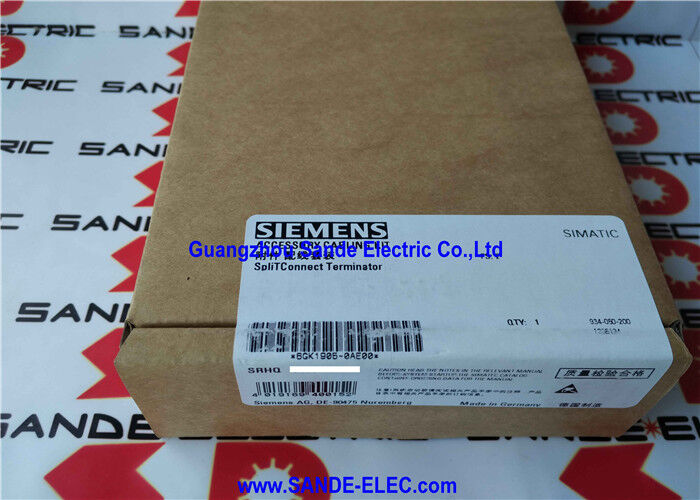

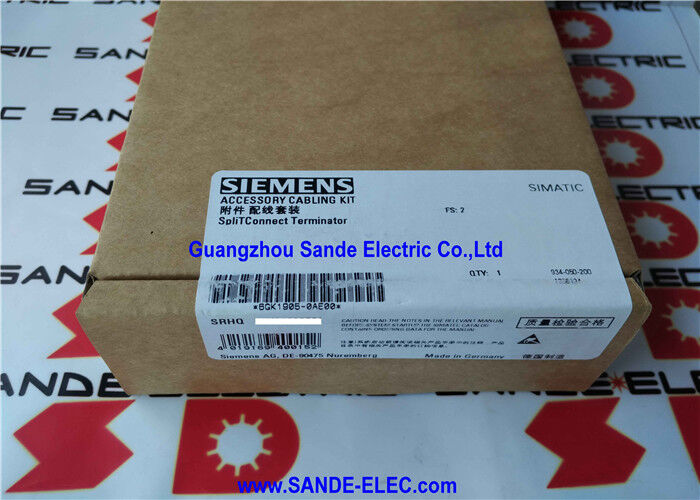

PROFIBUS PA SPLITCONNECT TERMINATOR 6GK1905-0AE00 6GK1 905-0AE00 6GK19O5-OAEOO

Siemens 6GK1905-0AE00 ∙ PROFIBUS PA SpliTConnect Terminator (Non-Ex) ∙ Untuk Mengakhiri PROFIBUS PA Segmen, Area Aman Hanya, 5 Unit Per Paket

Gambaran umum

PeraturanSiemens 6GK1905-0AE00adalah area tidak berbahaya PROFIBUS PA SpliTConnect Terminator komponen pasif yang benar mengakhiri segmen kabel PROFIBUS PA di titik akhir fisiknya.

Dalam instalasi bus lapangan PROFIBUS PA, terminasi listrik yang tepat di kedua ujung kabel segmen tidak bersifat opsional: ini adalah persyaratan dasar untuk integritas sinyal.

Tanpa terminator yang dipasang dengan benar, ketidakcocokan impedansi di ujung kabel mencerminkan sinyal komunikasi kembali sepanjang kabel,menciptakan gangguan sinyal yang dapat menyebabkan komunikasi yang tidak dapat diandalkan, gangguan intermiten, dan hilangnya kontak dengan perangkat lapangan di bawah kondisi tertentu.

Terminator menyerap energi sinyal di ujung kabel daripada merefleksikannya, memastikan penyebaran sinyal yang bersih di seluruh panjang segmen.

PROFIBUS PA adalah varian bus lapangan dari standar PROFIBUS yang dirancang khusus untuk instrumen proses ‡ alat pengukur aliran, pemancar tekanan, pengukur ketinggian, sensor suhu,dan instrumen analitik di lingkungan industri proses.

Sistem ini beroperasi pada kecepatan 31,25 kbit/s melalui kabel dua kawat yang secara bersamaan membawa sinyal komunikasi dan memasok daya ke instrumen lapangan yang terhubung.

Ini gabungan daya dan komunikasi pada dua kabel adalah apa yang memungkinkan PROFIBUS PA untuk digunakan di daerah berbahaya (dengan komponen yang sesuai Ex-sertifikasi),menggantikan loop analog konvensional 4-20mA dengan komunikasi digital sambil mempertahankan kesederhanaan pemasangan dua kabel yang diandalkan oleh insinyur pabrik proses.

Sistem SpliTConnect yang merupakan komponen dari terminator ini adalah solusi instalasi bus lapangan terstruktur Siemens untuk PROFIBUS PA.

Alih-alih menggunakan konektor T-junction konvensional kabel di situ, SpliTConnect komponen (TAP, terminator, kopler,dan sisipan outlet) klik bersama-sama untuk membentuk sistem distribusi yang dapat dirakit di lapangan yang kuat secara mekanis, secara konsisten berkabel, dan mudah dikonfigurasi kembali ketika instrumen ditambahkan atau diganti.

Peran terminator dalam sistem ini adalah untuk menutup ujung fisik dari setiap batang atau segmen kabel dorong dengan resistor 100Ω yang benar dan jaringan terminasi kapasitor yang dibutuhkan PROFIBUS PA.

Spesifikasi Utama

Mengapa Penghentian PROFIBUS PA Sangat Penting

PROFIBUS PA menggunakan teknologi transmisi berdasarkan standar lapisan fisik IEC 61158-2 ‡ sinyal modulasi arus yang dikodekan Manchester yang ditumpuk pada tegangan catu daya DC.

Kabel memiliki impedansi karakteristik yang ditentukan (100Ω), dan jaringan terminasi harus sesuai dengan impedansi ini di kedua ujung fisik kabel untuk mencegah refleksi sinyal.

Ketika segmen PA PROFIBUS tidak diakhiri dengan benar, bentuk gelombang komunikasi mengalami distorsi dari komponen sinyal yang dipantulkan yang kembali dari ujung yang terminasi.

Pada 31,25 kbit/s ini adalah frekuensi yang relatif rendah, dan refleksi moderat mungkin tidak langsung menyebabkan hilangnya komunikasi total.beberapa perangkat berulang kali bersepeda offline dan online, atau nilai proses yang tidak teratur yang tidak dijelaskan oleh pengukuran fisik.

Gejala-gejala ini adalah salah satu masalah PROFIBUS PA yang paling sulit didiagnosis karena dapat terlihat mirip dengan kerusakan kabel, masuknya kelembaban, atau masalah firmware instrumen.Penghentian yang benar menghilangkan seluruh kelas kemungkinan penyebab dari penyelidikan diagnostik.

Standar IEC 61158-2 menentukan bahwa persis dua terminator aktif pada setiap segmen PROFIBUS PA ∙ satu di setiap ujung kabel fisik.atau terminator posisi di lokasi lain selain titik akhir kabel fisik, mengganggu keseimbangan impedansi dan memperkenalkan kembali refleksi dari titik akhir tambahan. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

Non-Ex vs Ex Terminator Memilih Varian yang Tepat

6GK1905-0AE00 adalah versi area non-berbahaya (non-Ex) dari terminator SpliTConnect.memiliki persetujuan untuk digunakan di zona yang diklasifikasikan sebagai zona berbahaya (zona Ex)Sirkuit terminasi fungsional 100Ω resistance dan 1μF capacitance termination network yang dibutuhkan oleh PROFIBUS PA adalah identik dalam kedua varian.

Perbedaannya terletak pada status persetujuan konstruksi komponen.Komponen listrik di area berbahaya harus disertifikasi untuk memastikan bahwa mereka tidak dapat menyalakan atmosfer mudah terbakar melalui percikan atau suhu permukaan yang berlebihan.

Varian Ex memiliki sertifikasi yang relevan (biasanya ATEX dan/atau IECEx);varian non-Ex (bagian ini) tidak membawa sertifikasi tersebut dan tidak boleh dipasang di area berbahaya yang diklasifikasikan terlepas dari bagaimana secara fisik terhubung..

Di pabrik proses, kabel batang PROFIBUS PA sering melewati beberapa zona area berbahaya.

Bahkan jika kopling DP/PA (pada awal batang segmen) berada di area yang aman, jika segmen membentang ke zona 2 atau zona 1,semua komponen pada kabel segmen tersebut termasuk terminator di ujung jauh harus Ex-rated untuk zona yang berlaku.

Penggunaan terminator non-Ex hanya dapat diterima ketika lokasi fisik terminator itu sendiri dikonfirmasi berada di area yang tidak diklasifikasikan (aman).

SpliTConnect Sistem Integrasi

Terminator SpliTConnect dirancang untuk diintegrasikan dengan komponen lain dalam sistem perakitan bus lapangan Profibus PA SpliTConnect Siemens:

PeraturanSplitConnect TAP(6GK1905-0AA00) adalah node sambungan batang yang memungkinkan perangkat lapangan individu untuk terhubung ke kabel batang utama PROFIBUS PA melalui T-junction tanpa memotong kabel batang.Beberapa TAP dapat terpasang di sepanjang batang menggunakan sambungan isolasi penggeser kabel batang.

PeraturanSplitConnect Coupler(6GK1905-0AB00) menghubungkan beberapa bagian perakitan TAP untuk membentuk struktur segmen topologi bintang ∙ titik netral yang membagi segmen menjadi beberapa kelompok dorongan.

PeraturanSplitConnect Terminator(unit ini) menutup kedua ujung struktur kabel yang dipasang, memberikan terminasi segmen yang diperlukan.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

Hal ini memungkinkan koneksi cepat, konsisten dan bebas alat ke kabel PROFIBUS PA, mengurangi waktu instalasi dan menghilangkan risiko kabel yang salah striping, polaritas terbalik,atau koneksi longgar yang merupakan sumber kesalahan umum dalam kabel terminal-blok konvensional atau crimp.

FAQ

Q1: Setiap paket berisi 5 terminator. Berapa banyak terminator yang dibutuhkan untuk segmen PROFIBUS PA?

Tepat dua satu di setiap ujung fisik kabel batang segmen.Setiap segmen PA membutuhkan tepat dua terminator aktif terlepas dari panjang segmen atau jumlah perangkat lapangan yang terhubung.

Dengan 5 unit per bungkus, satu bungkus menyediakan dua segmen lengkap, dengan satu unit sebagai cadangan.

Untuk proyek dengan beberapa segmen, rencanakan jumlah terminator sebagai dua per segmen ditambah suku cadang yang diinginkan.

T2: Dapatkah 6GK1905-0AE00 digunakan di mana saja di bagasi PROFIBUS PA, atau hanya di ujung kabel fisik?

Terminator hanya harus dipasang di kedua ujung fisik segmen kabel tidak di titik-titik perantara.

Menginstal terminator di tengah segmen, atau di titik cabang T-junction, menciptakan ketidakcocokan impedansi tambahan yang menurunkan kualitas sinyal daripada meningkatkannya.SpliTConnect TAP secara fisik mencegah penempatan perantara yang salah dengan tidak menyediakan titik koneksi terminator kecuali di ujung segmen yang ditunjuk.

T3: Paket berisi 5 unit. Apakah paket parsial tersedia, atau apakah paket penuh harus dipesan?

6GK1905-0AE00 dipesan sebagai paket lengkap berupa 5 unit. Jumlah pesanan minimum adalah satu paket (5 terminator).

Untuk proyek-proyek kecil yang hanya membutuhkan dua atau empat terminator, unit-unit yang tersisa dari paket berfungsi sebagai suku cadang.

Manajer proyek yang berpengalaman secara rutin menyimpan terminator cadangan dan komponen SpliTConnect lainnya sebagai stok situs untuk konfigurasi ulang segmen yang cepat dan pemulihan kesalahan.

Q4: Apa perbedaan visual antara terminator non-Ex (0AE00) dan terminator Ex-rated (0AD00)?

Kedua terminator adalah komponen plastik kompak yang sama yang dirancang untuk sistem SpliTConnect.

Versi Ex-rated (0AD00) memiliki penanda Ex pada casing yang mengidentifikasi standar sertifikasi (biasanya penanda ATEX II 2G dan setara IECEx).

Versi non-Ex (0AE00) tidak membawa tanda Ex tersebut.

Tidak adanya tanda Ex adalah identifikasi definitif.status non-Ex dari komponen sendiri rumah penandaan daripada mengandalkan hanya pada nomor bagian dicetak pada pesanan kerja, karena kesalahan transkripsi dapat terjadi.

Q5: Dapatkah terminator non-Ex SpliTConnect digunakan pada segmen PROFIBUS PA yang aman secara intrinsik jika terminator itu sendiri terletak di area yang aman?

Jika terminator secara fisik terletak di area yang aman (tidak diklasifikasikan) yang dikonfirmasi, dan keamanan intrinsik segmen dipertahankan oleh pembatasan arus kopling DP/PA di batas segmen,lokasi terminator relatif ke batas daerah aman/berbahaya adalah apa yang menentukan klasifikasi Ex yang tepat, bukan status yang aman dari segmen.

Perlindungan keamanan intrinsik berlaku untuk energi yang tersedia di bagian area berbahaya dari segmen tidak mengubah persyaratan klasifikasi untuk komponen yang dipasang di area aman.

Jika terminator berada di area aman, versi non-Ex adalah yang tepat.
