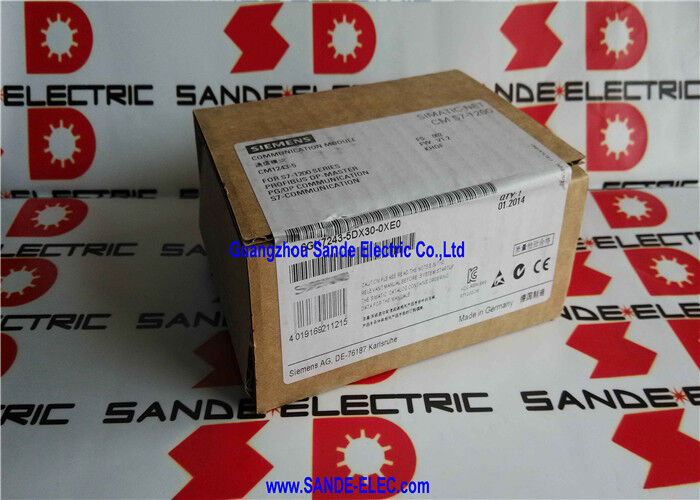

Siemens Simatic S7-1200 Profibus Komunikasi Modul 6GK7243-5DX30-0XE0

Siemens 6GK7243-5DX30-0XE0 500.000 SIMATIC NET CM 1243-5 PROFIBUS DP Master Module untuk S7-1200, 16 Slaves, 9.6kbps 12Mbps, 9-Pin Sub-D, 24VDC, 30×100×75mm, 0.19kg

Gambaran umum

PeraturanSiemens 6GK7243-5DX30-0XE0adalah CM 1243-5 ¢ modul komunikasi master PROFIBUS DP yang memberikan SIMATIC S7-1200 kehadiran PROFIBUS penuh.telah dirancang dari bawah ke atas di sekitar PROFINET CPU termasuk antarmuka PROFINET terintegrasi sebagai standar. PROFIBUS, sebaliknya, tidak tersedia secara asli pada CPU S7-1200.CM 1243-5 mengisi kesenjangan itu dengan menambahkan antarmuka master PROFIBUS DP khusus yang terhubung langsung ke slot ekspansi sisi kiri S7-1200, beroperasi secara independen dari antarmuka PROFINET CPU.

Mengapa instalasi S7-1200 baru membutuhkan PROFIBUS? Jawabannya hampir selalu basis yang dipasang. Ribuan pabrik di seluruh dunia menjalankan jaringan DP PROFIBUS yang dibangun selama tahun 2000-an dan 2010-an,Penggerak penghubung, remote I/O, instrumen, dan sistem keamanan.

Ketika pabrik-pabrik itu ditingkatkan ke CPU S7-1200 bermigrasi dari yang lebih tua S7-200, S7-300,atau platform S7-400 ️ perangkat lapangan PROFIBUS yang ada dan kabel tidak diganti sebagai bagian dari peningkatan pengontrol. CM 1243-5 memungkinkan pengontrol S7-1200 baru melangkah ke peran master DP sebelumnya dipegang oleh CPU warisan,menjaga seluruh infrastruktur perangkat lapangan sementara membawa pengontrol ke arus, mendukung platform.

The module is equally relevant for new S7-1200 installations where specific field devices — particularly established Siemens drives like the MICROMASTER 440 or older G120 variants — are available only with PROFIBUS interfaces.

CM 1243-5 membuat perangkat ini dapat diakses oleh S7-1200 tanpa memerlukan penggantian perangkat lapangan.

Spesifikasi Utama

PROFIBUS DP Master 16 Slave, Full Cyclic I/O

CM 1243-5 beroperasi sebagai master DP Kelas 1, yang berarti ia mengelola pertukaran data siklik dengan semua perangkat PROFIBUS DP yang terhubung.CM 1243-5 mengirimkan data output (nilai proses, setpoint, kata kontrol) ke setiap slave dan menerima data input (pengukuran, kata status, nilai umpan balik) dari setiap slave,memperbarui gambar proses CPU S7-1200 dengan data budak masuk dan menulis data output CPU ke perangkat budak.

Batas 16 slave mendefinisikan jumlah maksimum perangkat slave DP PROFIBUS yang dapat dikelola oleh CM 1243-5 secara bersamaan.dan total volume data input / output dari semua 16 budak harus sesuai dalam kapasitas pertukaran data CM 1243-5.

Untuk sebagian besar aplikasi S7-1200 PROFIBUS ¥ empat sampai delapan drive ditambah beberapa stasiun I/O terpencil ¥ batas 16 budak sepenuhnya cukup.

Untuk jaringan PROFIBUS yang lebih besar dengan lusinan budak, S7-300 atau S7-400 dengan modul PROFIBUS CP khusus mereka atau port PROFIBUS terintegrasi adalah platform yang tepat,karena ini mendukung hingga 125 DP budak per master interface.

The bus speed is automatically configured from the GSD (Generic Station Description) files of the slowest slave on the network — the network operates at the highest common speed that all installed slaves support.

Tiga layanan komunikasi pada satu antarmuka PROFIBUS

CM 1243-5 menyediakan tiga layanan komunikasi yang berbeda melalui konektor PROFIBUS tunggalnya, dan memahami layanan mana yang digunakan penting untuk pemecahan masalah dan desain jaringan:

Profibus DP master siklus:Layanan utama

Ini adalah jalur data untuk drive, modul I / O, dan instrumen proses. Waktu siklus tergantung pada kecepatan bus dan volume data total, tetapi biasanya beberapa milidetik pada kecepatan PROFIBUS normal.

Komunikasi PG/OP:Memungkinkan terminal pemrograman STEP 7 atau TIA Portal yang terhubung ke bus PROFIBUS untuk mengakses CPU S7-1200 untuk pemantauan online, unduhan program,dan diagnostik tanpa perlu koneksi Ethernet terpisah ke CPU.

Hal ini sangat berguna ketika jaringan pabrik tidak menyediakan akses Ethernet ke kabinet pengontrol.

Komunikasi S7 (PUT/GET):Memungkinkan S7-1200 untuk bertukar data dengan PLC S7 lainnya di jaringan PROFIBUS yang sama menggunakan protokol S7 asli.

Sistem S7-400 yang lebih besar yang bertindak sebagai pengontrol pengawasan pabrik dapat berkomunikasi dengan stasiun S7-1200 di jaringan PROFIBUS menggunakan blok fungsi PUT/GET,membaca data proses dari dan menulis setpoint ke S7-1200 tanpa memerlukan koneksi Ethernet terpisah.

Instalasi dan Konfigurasi Portal TIA

CM 1243-5 menempel pada sisi kiri CPU S7-1200 melalui konektor sistem sama antarmuka mekanik dan listrik yang digunakan oleh modul komunikasi S7-1200 lainnya.Ini menerima daya 24V DC melalui konektor ini dari pasokan sistem S7-1200, tidak memerlukan koneksi listrik eksternal.

Konfigurasi dilakukan sepenuhnya di TIA Portal jaringan dan tampilan perangkat.

Setelah menambahkan CM 1243-5 ke rak S7-1200 dalam konfigurasi perangkat keras, jaringan PROFIBUS didefinisikan (alamat bus, kecepatan),dan setiap perangkat budak ditambahkan dari katalog perangkat keras TIA Portal menggunakan file GSD budak.

Data I/O slave dipetakan ke blok data PLC atau alamat I/O, dan pertukaran data siklik dimulai secara otomatis setelah konfigurasi diunduh dan jaringan dihidupkan.

CM 1243-5 beroperasi secara independen dari aktivitas PROFINET CPU S7-1200 kedua jaringan berjalan secara paralel pada PLC yang sama,dengan CPU pertukaran data dengan budak PROFIBUS melalui CM 1243-5 dan dengan perangkat PROFINET melalui port PROFINET terintegrasi secara bersamaan.

FAQ

P1: Dapatkah CM 1243-5 bertindak sebagai budak PROFIBUS DP, atau hanya sebagai master?

CM 1243-5 adalah DP Master saja tidak dapat dikonfigurasi sebagai DP slave. Ini berarti tidak dapat menerima data siklik dari master DP tingkat lebih tinggi dan meneruskan ke CPU S7-1200 dalam mode slave.

Untuk aplikasi di mana S7-1200 harus bertindak sebagai budak DP PROFIBUS (menyambung ke S7-400 pengawas atau DCS sebagai masternya),Modul komunikasi yang berbeda CM 1242-5 (6GK7242-5DX30-0XE0) diperlukan. CM 1242-5 menyediakan fungsi DP slave.

CM 1243-5 dan CM 1242-5 adalah modul yang berbeda untuk peran yang berbeda.

P2: Apa itu file GSD, dan bagaimana digunakan saat menghubungkan PROFIBUS slave ke CM 1243-5?

File GSD (Generic Station Description) adalah file deskripsi perangkat yang disediakan oleh produsen perangkat slave. File ini menggambarkan kemampuan PROFIBUS slave Ukuran data I/O, pilihan konfigurasi, dan kecepatan bus yang didukung.

Di Portal TIA, file GSD slave diimpor ke katalog perangkat keras, dan perangkat slave kemudian ditambahkan ke konfigurasi jaringan PROFIBUS menggunakan sifat GSD yang didefinisikan.

Alat konfigurasi TIA Portal membaca file GSD untuk menentukan struktur telegram yang benar untuk pertukaran data antara master CM 1243-5 dan budak.

File GSD untuk produk Siemens tersedia dari portal Siemens Industry Online Support (SIOS), dan file GSD slave pihak ketiga tersedia dari produsen perangkat masing-masing.

T3: Apakah satu modul CM 1243-5 cukup untuk S7-1200 yang membutuhkan kedua PROFIBUS dan antarmuka Ethernet kedua?

CM 1243-5 hanya menyediakan fungsionalitas PROFIBUS tanpa Ethernet. Jika S7-1200 membutuhkan antarmuka Ethernet kedua (selain port PROFINET terintegrasi CPU),modul komunikasi terpisah untuk Ethernet (seperti CP 1243-1) harus dipasang.

S7-1200 dapat menampung beberapa modul komunikasi di slot ekspansi sisi kiri, sehingga menggabungkan CM 1243-5 untuk PROFIBUS dengan CP 1243-1 untuk Ethernet tambahan adalah konfigurasi yang valid,tunduk pada keterbatasan jumlah slot dan anggaran daya dari model CPU S7-1200 tertentu.

T4: Apakah CM 1243-5 mendukung operasi PROFIBUS isokron untuk aplikasi kontrol gerak?

The CM 1243-5 supports standard PROFIBUS DP cyclic communication (DP-V1 master Class 1) but is not designed for the isochronous PROFIBUS DP-V2 operating mode (also known as isochrone mode or clock synchronous communication) used in high-precision motion control.

For applications requiring microsecond-accurate time synchronisation between drives on PROFIBUS — such as multi-axis coordinated motion — a dedicated motion control platform (Siemens SIMOTION or S7-300/400 with PROFIBUS DP-V2 capable CP) is the appropriate solution.

CM 1243-5 cocok untuk proses dan otomatisasi mesin di mana komunikasi siklik standar dengan waktu siklus milidetik sudah cukup.

P5: Dapatkah Portal TIA mendiagnosis kesalahan PROFIBUS slave melalui CM 1243-5?

Ya, TIA Portal's online diagnostics memberikan akses ke informasi diagnostik CM 1243-5, termasuk status setiap DP slave yang dikonfigurasidalam kesalahan, atau tidak hadir dari jaringan.

Diagnosis budak individu (bait alarm,data diagnostik diperluas dari perangkat yang mendukung DP-V1) dapat diakses melalui tampilan perangkat dan jaringan online Portal TIA ketika terhubung ke S7-1200 melalui PROFINET atau USB.

CM 1243-5 sendiri menghasilkan diagnostik di buffer diagnostik sistem S7-1200 jika jaringan PROFIBUS mengembangkan kesalahan, menyediakan time stamp dan kode kesalahan yang membantu dalam analisis penyebab akar.
