| Tempat asal | Jerman |
| Nama merek | SIMENS |
| Sertifikasi | CE RoHS |
| Nomor model | 6GK7343-1CX10-0XE0 |

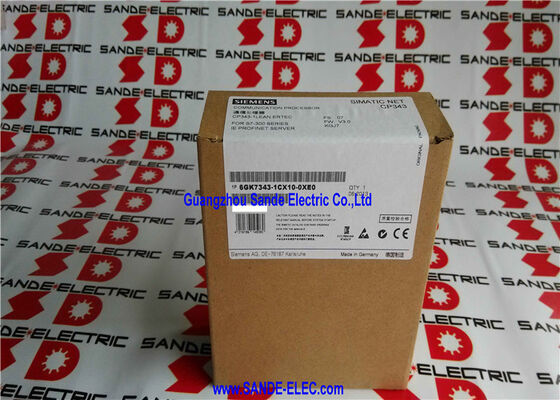

Nomor Bagian:6GK7343-1CX10-0XE0
Produsen:Siemens AG (Jerman)
Saklar:Switch 2-port terintegrasi (chip ERTEC 200) memberikan 2 port fisik RJ45 pada satu antarmuka IE
Pelabuhan fisik:2 × RJ45 (10/100 Mbit/s)
Protokol Komunikasi:
PeraturanSiemens 6GK7343-1CX10-0XE0adalah CP 343-1 Lean prosesor komunikasi Industrial Ethernet yang dioptimalkan biaya untuk platform SIMATIC S7-300.
Ini menempati slot tunggal di rak S7-300 di samping CPU, dan dari slot itu mengelola seluruh komunikasi Industrial Ethernet S7-300: mempertahankan koneksi ke server SCADA,Panel HMI, dan PLC lainnya; bertukar data proses siklik sebagai perangkat PROFINET IO; dan menyediakan akses pemrograman melalui Ethernet dari stasiun kerja STEP 7 / TIA Portal.
The "Lean" designation within the CP 343-1 family identifies this as the entry-level variant — lighter on communication resources than the full CP 343-1 (6GK7343-1EX30) but covering all the communication scenarios that the majority of S7-300 Ethernet applications actually require.
TCP/IP dengan transportasi ISO (RFC 1006), komunikasi S7, perangkat PROFINET IO, Fetch/Write, dan UDP semuanya hadir;apa yang Lean hilang relatif terhadap CP 343-1 penuh adalah terutama diperluas sisi klien komunikasi S7 (itu mendukung komunikasi S7 sebagai server tetapi tidak sebagai klien aktif), dan jumlah koneksi simultan volume tinggi tertentu.
Untuk konektivitas HMI, pemrograman jarak jauh, pengumpulan data SCADA, dan integrasi perangkat PROFINET IO, Lean sepenuhnya mampu.
Switch ERTEC 200 2 port terintegrasi adalah fitur praktis yang berarti.
A conventional single-port Ethernet module requires a separate external switch to connect more than one downstream device at the PLC — a cost and space overhead that adds up across a plant with dozens of S7-300 stations.
CP 343-1 Lean built-in 2-port switch berarti dua perangkat Ethernet (misalnya,kabel tulang belakang pabrik dan panel HMI atau perangkat lain) dapat terhubung langsung ke CP tanpa perangkat keras switch eksternal.
Hal ini mengurangi jejak panel, menghilangkan catu daya switch dan pemasangan DIN-rail, dan menyederhanakan kabel.
| Parameter | Nilai |
|---|---|
| Antarmuka Ethernet | 10/100 Mbit/s IE |
| Pelabuhan Fisik | 2 × RJ45 (switch 2-port terintegrasi) |
| Switch Chip | ERTEC 200 |
| TCP/IP | Ya (SEND/RECEIVE, RFC 1006) |
| UDP | Ya (SEND/RECEIVE, multicast) |
| PROFINET IO | Fungsi perangkat |
| S7 Komunikasi | Server |
| Ambil/Tulis | Ya, aku tahu. |
| SNMP | Ya (v1/v2c) |
| Init melalui LAN | Ya, aku tahu. |
| Penggantian Modul | Tanpa PG |
| arus latar belakang | 0.2A @ 5V |
| Pasokan Luar | 24V DC, 0,16 ∼0,2A |
TCP/IP dengan SEND/RECEIVE:Mekanisme pertukaran data dasar.CPU S7-300 menggunakan blok perpustakaan AG_SEND / AG_RECV STEP 7 (atau blok TIA Portal TCON / TSEND / TRECV setara) untuk membuka koneksi TCP ke mitra jarak jauh dan pertukaran data.
Tanpa RFC 1006 (TCP mentah), ini berkomunikasi dengan perangkat TCP/IP apapun ¢ Server SCADA, sistem historis berbasis PC, pengontrol pihak ketiga ¢ terlepas dari vendor.
Dengan RFC 1006 (ISO-on-TCP), transportasi mengkapsulkan segmen lapisan transportasi ISO untuk kompatibilitas dengan perangkat Siemens lainnya dan protokol industri lama yang menggunakan transportasi ISO secara asli.
UDP dengan SEND/RECEIVE dan Multicast:Pertukaran berbasis UDP tidak memiliki koneksi, tidak ada koneksi permanen untuk mempertahankan, biaya overhead yang lebih rendah, cocok untuk siaran data siklik dan komunikasi satu ke banyak.Multicast memungkinkan CP untuk mengirim data ke beberapa penerima secara bersamaan tanpa mengulangi transmisi untuk setiap penerima, berguna untuk siaran status di seluruh pabrik atau sinkronisasi waktu.
Perangkat PROFINET IO:CP 343-1 Lean dapat beroperasi sebagai perangkat IO PROFINET menempatkan data I / O S7-300 ke pertukaran IO siklik pengontrol IO PROFINET.
Dalam peran ini, S7-300 dengan CP 343-1 Lean muncul pada pengontrol IO PROFINET (mungkin S7-400 atau S7-1500 yang lebih besar yang bertindak sebagai master sistem) sebagai perangkat I/O jarak jauh,dengan CP yang mengelola pertukaran data siklik PROFINET.
Ini adalah mekanisme yang memungkinkan sistem S7-300 untuk mengintegrasikan ke dalam arsitektur pabrik berbasis PROFINET yang mendahului varian CPU PROFINET S7-300.
Ambil/Tulis:Protokol ini memungkinkan perangkat jarak jauh (PG, PC, atau sistem SCADA) untuk langsung membaca dari atau menulis ke blok data S7-300 tanpa ada program tangga yang menangani komunikasi.
Fetch/Write adalah protokol jajak pendapat yang menggunakan perangkat jarak jauh untuk memulai setiap membaca atau menulis; CP merespon dengan mengakses data CPU secara langsung.
Ini menyederhanakan integrasi SCADA karena sistem SCADA dapat memetakan alamat data S7-300 langsung ke database tagnya sendiri.
S7 Komunikasi (Server):The CP 343-1 Lean supports S7 communication in the server role — it responds to S7 communication requests from other S7 devices or from S7-compatible clients (such as Siemens HMI panels communicating in S7 protocol mode).
Sebagai server, memungkinkan perangkat lain untuk membaca dan menulis data CPU.
Varian Lean tidak memulai komunikasi S7 sebagai klien aktif; untuk pesan klien aktif S7, blok PUT / GET STEP 7 CPU sendiri dapat digunakan untuk komunikasi S7 terbatas tanpa CP.
Dua fitur operasional menangani skenario pemeliharaan nyata:
Inisialisasi melalui LANberarti bahwa alamat IP baru CP 343-1 Lean dan nama perangkat PROFINET dapat ditugaskan dari jarak jauh melalui jaringan Ethernet tanpa menghubungkan perangkat pemrograman secara fisik ke PLC.
Ketika CP pengganti tiba di pabrik terpencil, sebuah stasiun kerja STEP 7 atau TIA Portal pada jaringan Ethernet yang sama menetapkan identitas jaringan modul ¢ alamat IP, topeng subnet,Router menggunakan alat jaringan berbasis NDIS yang disertakan dengan STEP 7.
Modul ini online dan fungsional tanpa insinyur layanan yang perlu membawa laptop ke mesin.
Penggantian modul tanpa PGmemperluas konsep ini: CP menyimpan konfigurasi dalam memori non-volatile.
Ketika penggantian CP 343-1 Lean dipasang di slot rak yang sama,itu men-download konfigurasi dari memori CPU S7-300 secara otomatis pada power-up ¢ CPU tahu apa konfigurasi CP milik di rak dan mentransfernya ke modul baru.
Insinyur layanan memasang modul fisik; sisanya dilakukan oleh sistem.
Q1: CP 343-1 Lean mendukung komunikasi S7 sebagai server saja. Apa artinya untuk pertukaran data dengan pengontrol S7 lainnya?
Dalam mode server, CP 343-1 Lean menanggapi permintaan komunikasi S7 dari perangkat Siemens lainnya tetapi tidak memulai permintaan tersebut sendiri.
Ini berarti stasiun teknik STEP 7 atau TIA Portal dapat mengakses data CPU, dan pengontrol S7 lainnya yang memulai instruksi PUT / GET dapat membaca dan menulis data dalam blok data CPU ini.
Untuk CPU di sisi CP 343-1 Lean untuk secara aktif membaca data dari remote controller S7 melalui Ethernet,itu harus menggunakan salah satu blok fungsi STEP 7 PUT / GET dengan koneksi CP STEP 7 S7 (yang bekerja dalam proyek yang sama) atau TCP / IP SEND / RECEIVE jika remote controller juga menjalankan server TCP.
P2: Switch terintegrasi memiliki 2 port RJ45. Apakah CP 343-1 Lean mendukung topologi garis atau cincin, atau hanya bintang?
Switch terintegrasi 2-port mendukung topologi bintang dan garis (daisy-chain).
Dalam topologi garis, one RJ45 connects to the upstream network device (switch or another CP) and the other connects to the next downstream device — creating a chain of CP 343-1 Lean modules without requiring a central switch for each connection point.
Ini adalah topologi umum di baris panel atau jalur produksi di mana pengontrol secara fisik diatur dalam urutan dan switch infrastruktur terpisah di setiap lokasi akan tidak nyaman.
Topologi ring (untuk redundansi media) tidak didukung oleh CP 343-1 Lean; untuk topologi ring dengan MRP (Media Redundancy Protocol), lengkap CP 343-1 Advanced (6GK7343-1GX30) diperlukan.
P3: Berapa jumlah maksimum koneksi TCP simultan yang didukung CP 343-1 Lean?
CP 343-1 Lean mendukung jumlah koneksi aktif simultan yang terbatas, lebih sedikit daripada CP 343-1 penuh, yang merupakan perbedaan arsitektur utama antara kedua varian.Sumber koneksi khas pada versi Lean mencakup skenario umum: beberapa koneksi TCP ke sistem SCADA / sejarah, satu atau dua koneksi S7 ke panel HMI, dan komunikasi perangkat PROFINET IO.
Untuk aplikasi multi-koneksi dengan kepadatan tinggi (banyak klien SCADA simultan, beberapa mitra S7 serentak),CP 343-1 (6GK7343-1EX30) lengkap dengan tabel koneksi yang lebih besar harus ditentukan.
T4: Dapatkah CP 343-1 Lean dikonfigurasi di TIA Portal, atau apakah STEP 7 V5.x diperlukan?
CP 343-1 Lean dapat dikonfigurasi dalam STEP 7 V5.5 (klasik) dan TIA Portal (V13 dan lebih baru, dengan paket dukungan perangkat keras yang sesuai.
Di Portal TIA, CP muncul di katalog perangkat di bawah modul komunikasi SIMATIC NET / S7-300 dan dikonfigurasi menggunakan dialog properti CP dalam konfigurasi jaringan.
TIA Portal menyediakan lingkungan yang seragam untuk mengkonfigurasi CPU S7-300, koneksi Ethernet CP 343-1 Lean, dan konfigurasi perangkat PROFINET IO dalam satu alat.
T5: Apakah CP 343-1 Lean mendukung fungsi pengontrol PROFINET IO, atau hanya perangkat?
6GK7343-1CX10-0XE0 CP 343-1 Lean hanya mendukung fungsi PROFINET IO Device ¢ tidak dapat bertindak sebagai PROFINET IO Controller untuk mengelola perangkat IO terdistribusi di jaringan PROFINET.
Untuk sistem S7-300 yang perlu bertindak sebagai pengontrol IO PROFINET (mengelola ET 200SP, ET 200M, atau perangkat IO PROFINET lainnya),dibutuhkan CPU yang mampu PROFINET (seperti CPU 315-2 PN/DP) atau CP 343-1 Advanced (6GK7343-1GX30) dengan kemampuan PROFINET IO Controller.
Fungsi IO Device Lean memungkinkan untuk dikelola oleh Controller IO PROFINET hulu, yang merupakan peran yang tepat untuk S7-300 yang bertindak sebagai budak atau substasiun dalam sistem PROFINET yang lebih besar.
