Bagian daya medan ke 600A 6RY1703-0CA03 6RY1 703-0CA03 6RY17O3-OCAO3

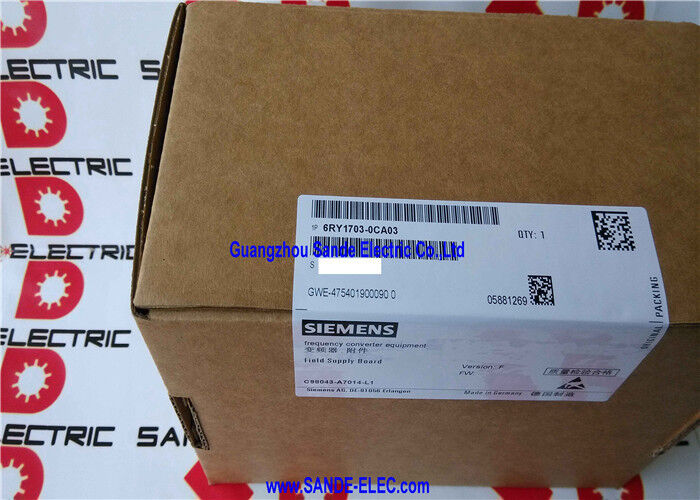

Siemens 6RY1703-0CA03∙ SIMOREG DC-MASTER 6RA70 Field Supply Board ∙ C98043-A7014-L1, Untuk 30 sampai 100A Armature Current Rating, Produk Aktif

Gambaran umum

PeraturanSiemens 6RY1703-0CA03adalah Field Supply Board untuk SIMOREG DC-MASTER 6RA70 drive dalam rentang arus armature 30A sampai 100A

Dalam sistem penggerak motor DC, bobot medan dan bobot armature disediakan secara independen:Armature winding (di mana bagian daya utama drive mengubah AC ke DC dikendalikan) membawa arus beban dan menghasilkan torsi, sementara penggambaran medan menetapkan fluks magnetik motor.

Papan pasokan medan mengontrol aliran magnet ini, dan melalui itu, motor kembali-EMF, torsi konstan, dan karakteristik operasi di seluruh kisaran kecepatan penuh.

Memahami mengapa papan pasokan lapangan penting membutuhkan pandangan singkat pada fisika motor DC.

Tegangan armatur dari motor DC yang tersusun shunt atau tersusun secara terpisah berhubungan dengan kecepatan dan kekuatan medan melalui persamaan back-EMF: V_a ≈ K × φ × n, di mana K adalah konstanta mesin,φ adalah fluks medanPada kecepatan dasar (kecepatan di mana tegangan armature mencapai nilai nominalnya), medan berada pada kekuatan penuh dan motor memberikan torsi penuh pada arus nominal.

Di atas kecepatan dasar, medan secara progresif melemah reducing φ yang memungkinkan kecepatan meningkat sementara tegangan armature tetap konstan.Ini melemahkan medan adalah mekanisme yang memperluas kisaran kecepatan DC motor di atas kecepatan dasar, dan dewan pasokan lapangan mengeksekusi di bawah perintah dewan kontrol CUD1 SIMOREG.

For drives in the 30–100A armature current range — which covers DC motors from approximately a few kilowatts up to around 45 kW depending on voltage — the C98043-A7014-L1 field supply board provides the rectified and regulated DC output needed by the motor's field winding.

Papan menerima setpoint arus lapangan dari papan mikroprosesor CUD1, membandingkan arus lapangan yang sebenarnya (diukur melalui shunt atau transformator arus) dengan setpoint,dan mengatur sudut tembakan tiristor sendiri untuk mempertahankan medan yang diperintahkan saat ini dengan tepat.

Spesifikasi Utama

Pengendalian Lapangan Motor DC Mengapa Ini Penting

Papan pasokan lapangan menempati posisi di 6RA70 yang mudah diabaikan ketika perhatian difokuskan pada bagian daya armature utama.

Tapi kontrol medan bukan fungsi sekunder itu adalah mekanisme di mana drive mengendalikan kecepatan motor di atas kecepatan dasar, orientasi medan motor selama pembalikan,dan mode ekonomi medan kritis yang mengurangi konsumsi daya tanpa beban selama siaga.

Pengurangan medan untuk jangkauan kecepatan yang diperpanjang:Ketika tegangan armature mendekati batas nominalnya, peningkatan kecepatan lebih lanjut membutuhkan pengurangan arus medan.

Lingkaran regulasi papan pasokan lapangan melakukan pengurangan ini dengan lancar dan terus menerus, mempertahankan operasi motor yang stabil melalui kisaran pelemahan medan.

Kelemahan medan yang tiba-tiba atau tidak diatur dengan baik menghasilkan ketidakstabilan kecepatan dan dapat menyebabkan lonjakan arus armatur yang memicu perlindungan overcurrent drive.

Ekonomi lapangan:Selama periode siaga ketika motor dihentikan atau berjalan pada beban minimum,CUD1 dapat memerintahkan papan pasokan lapangan untuk mengurangi arus lapangan ke tingkat ekonomi yang diprogram.

This reduces no-load power consumption (the field winding resistance dissipates real power proportional to I²R) without requiring a full field discharge and re-establishment cycle each time the motor resumes operation.

Untuk motor besar dengan bobot medan yang berat, fungsi ini menghasilkan penghematan energi yang signifikan selama pergeseran produksi.

Pemantauan pembalikan medan:Dalam drive SIMOREG 4-kuadran yang digunakan untuk aplikasi reversibel, CUD1 memantau arus medan selama urutan pembalikan motor.

Papan pasokan medan harus mempertahankan arus medan yang stabil melalui perubahan arah;ketidakstabilan arus medan selama pembalikan menyebabkan lonjakan arus armatur dan komutasi yang berpotensi tidak stabil di sistem sikat / komutator motor DC.

6RY1703-0CA03 dalam 6RA70 Board Architecture

Arsitektur SIMOREG 6RA70 mendistribusikan fungsi drive ke berbagai papan khusus: CUD1 (6RY1703-0AA00) menangani semua kontrol digital, parameterisasi, dan komunikasi;Power Interface Board (6RY1703-0DA01 atau -0DA02) mengelola penembakan tiristor untuk bagian daya armature; dan Field Supply Board (unit ini) menyediakan penembakan thyristor khusus dan kontrol untuk sirkuit lapangan.

Dalam rentang armature 30 ‰ 100A, papan pasokan lapangan C98043-A7014-L1 melayani semua unit.

Papan pendamping 6RY1703-0CA01 (C98043-A7014-L2) mengambil alih untuk drive 140 ̊510A yang lebih besar,dan keluarga papan yang sama sekali berbeda (6RY1703-0EA01 dan 0EA03) melayani kisaran arus tertinggi (850 ∼1680A).

Pemilihan papan khusus peringkat ini memastikan bahwa tiristor medan dan komponen pengukuran arus memiliki ukuran yang sesuai untuk setiap kelas drive.

Papan pasokan medan terhubung ke backplane elektronik drive dan menerima parameter operasi dan titik pengaturan arus medan dari CUD1 melalui bus internal.

Umpan balik arus medan dari sirkuit medan motor kembali ke papan melalui input pengukuran arus medan khusus,menutup loop pengaturan arus lapangan di tingkat papan tanpa memuat sumber daya pemrosesan CUD1.

Status Produk Aktif ️ Ketersediaan jangka panjang

Tidak seperti banyak papan di katalog suku cadang 6RA70 SIMOREG yang telah mencapai status PM900 (terhenti) seiring bertambahnya usia platform, 6RY1703-0CA03 mempertahankan klasifikasi PM300 (Active Product).

Siemens terus memproduksi dan memasok papan ini sebagai suku cadang standar,yang mencerminkan basis instalasi yang substansial dari 6RA70 drive di industri berat yang akan terus beroperasi selama bertahun-tahun atau dekade setelah tanggal peluncuran mesin asli.

Pabrik penggulung, mesin kertas, penggulung tambang, ekstruder besar, dan sistem propulsi kapal seringkali memiliki masa pakai yang diukur dalam beberapa dekade,dan kekuatan SIMOREG 6RA70 membuatnya DC drive pilihan untuk aplikasi di mana uptime dan umur panjang adalah kriteria teknik utama.

The ongoing availability of the field supply board — one of the key maintenance items in any DC drive system — is essential to the total cost of ownership proposition for these long-lived installations.

FAQ

T1: Dapatkah papan pasokan lapangan 6RY1703-0CA03 yang sama digunakan di semua drive 30 ‰ 100A 6RA70 terlepas dari tegangan nominal armature?

Ya, rating papan pasokan lapangan mengacu pada rentang arus armatur dari drive 6RA70 yang dipasang, bukan arus lapangan itu sendiri.Pengelompokan medan motor DC biasanya menarik sebagian dari arus armatur beban penuh motor .

Papan C98043-A7014-L1 menangani fungsi pasokan lapangan untuk rentang armature 30 ∼ 100A penuh, terlepas dari apakah drive adalah unit 400V, 460V, atau 575V,karena field supply thyristors mengambil input AC mereka dari pasokan yang sama dengan sirkuit armature melalui koneksi internal drive.

T2: Apa tanda-tanda bahwa papan pasokan lapangan telah gagal, dan bagaimana kegagalan mempengaruhi operasi drive?

Kegagalan papan pasokan lapangan biasanya muncul sebagai salah satu dari beberapa kondisi kesalahan.

Jika papan kehilangan kemampuan regulasi arus lapangan, CUD1 drive akan mendeteksi arus lapangan yang abnormal melalui set parameter dan menghasilkan kode kesalahan yang terkait dengan kesalahan sirkuit lapangan.Gejala mungkin termasuk drive menolak untuk memulai (karena CUD1 memverifikasi medan arus sebelum mengaktifkan armature), kecepatan motor yang tidak stabil pada kecepatan yang lebih tinggi dalam rentang melemahnya medan (di mana akurasi arus medan paling penting), atau drive yang berjalan pada arus medan penuh dan tidak dapat melebihi kecepatan dasar.

Dalam beberapa mode kegagalan, the field thyristor gate drive fails and the motor loses all field excitation — which in a running motor causes the armature to accelerate toward runaway (if the motor is also driving a load that spins it up).

Fungsi pemantauan drive mendeteksi kehilangan kondisi medan ini dan memicu output armature.

T3: 6RY1703-0CA03 terdaftar sebagai produk aktif. Apakah ia membawa garansi pabrik asli Siemens ketika dibeli melalui saluran resmi?

Ya, produk status aktif yang dibeli melalui jaringan distribusi resmi Siemens membawa persyaratan garansi standar produsen.Status PM300 mengkonfirmasi bahwa Siemens terus memproduksi dan mendukung papan ini.

Ketika sumber dari saluran surplus atau aftermarket yang menyediakan papan yang diuji dan diperbaharui dari peralatan yang tidak digunakan garansi produsen tidak berlaku,tapi pemasok terkemuka menyediakan cakupan garansi mereka sendiri.

Untuk aplikasi penggerak kritis, disarankan untuk mendapatkan sumber dari saluran yang sah atau program pengujian terdokumentasi untuk memverifikasi fungsionalitas papan lapangan sebelum pemasangan.

T4: Selama penggantian papan pasokan lapangan, apakah perlu untuk melakukan operasi ulang drive penuh?

Tidak biasanya. papan pasokan lapangan tidak menyimpan parameter aplikasi drive yang disimpan di CUD1 (papan kontrol mikroprosesor).Mengganti papan pasokan medan sambil menjaga CUD1 utuh melestarikan set parameter drive lengkap.

Setelah penggantian diperlukan verifikasi operasi sirkuit lapangan: konfirmasi pengaturan arus lapangan stabil pada titik pengaturan yang diperintahkan di seluruh rentang pelemahan lapangan,dan memeriksa bahwa mode ekonomi lapangan berfungsi dengan benar.

Sistem diagnostik built-in SIMOREG (diakses melalui panel operator PMU atau perangkat lunak STARTER) memungkinkan pemantauan arus lapangan secara real time untuk mengkonfirmasi operasi papan yang benar setelah instalasi.

Q5: Bagaimana papan pasokan lapangan berinteraksi dengan sirkuit reversing armature dalam SIMOREG drive 4 kuadran?

Dalam drive SIMOREG 4 kuadran, bagian daya armature memiliki dua jembatan tiristor anti-paralel yang memungkinkan arus armature maju dan mundur.

Selama pembalikan arah, CUD1 mengkoordinasikan sirkuit armature dan medan: arus armature naik ke nol, sirkuit medan mempertahankan tingkat fluks yang diperintahkan sepanjang waktu,dan kemudian arus armature didirikan kembali ke arah yang berlawanan.

The field supply board's role is to hold the field current stable through the reversal — any field current disturbance during reversal can cause commutation problems in the DC motor (particularly in motors with weak interpoles) and must be avoided.

Bandwidth loop regulasi papan pasokan lapangan diatur oleh parameter pengontrol lapangan CUD1 agar konsisten dengan persyaratan dinamis pengontrol armature.
