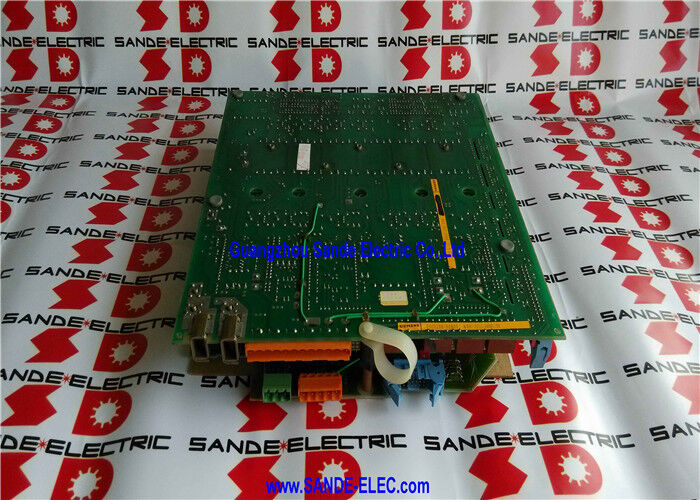

Sirkuit Daya Penggerak Umpan AC Simodrive 610 3 Sumbu 6SC6108-0SN00

6SC6108-0SN00 | Siemens SIMODRIVE 610 AC Feed Drive Power PCB — Papan Daya Penggerak Servo A38 / 8/16A / 3 Sumbu / CNC

SIMODRIVE 610 — Sistem Penggerak Umpan Terintegrasi CNC dari Siemens

SIMODRIVE 610 (seri 6SC61xx) adalah sistem penggerak servo terintegrasi CNC generasi sebelumnya dari Siemens — dirancang untuk bekerja dengan kontrol SINUMERIK CNC untuk kontrol penggerak umpan peralatan mesin multi-sumbu yang presisi. SIMODRIVE 610 mendahului platform SIMODRIVE 611 dan SINAMICS, dan digunakan secara luas di pusat permesinan, pusat pembubutan, dan mesin gerinda menggunakan kontrol SINUMERIK 3, 810, 820, dan awal 840.

Dalam arsitektur SIMODRIVE 610, modul penggerak umpan menggabungkan regulasi elektronik dan tingkat daya dalam unit penggerak kompak. 6SC6108-0SN00 adalah PCB sirkuit daya (bagian daya "Leistungsteil") dalam modul penggerak umpan AC SIMODRIVE 610 3-sumbu.

Spesifikasi Utama

SIMODRIVE 610 dalam Hierarki Siemens Drive

SIMODRIVE 610 mewakili generasi sebelumnya dari sistem penggerak terintegrasi CNC Siemens:

Peralatan mesin yang dilengkapi dengan penggerak umpan SIMODRIVE 610 tetap digunakan di banyak lingkungan produksi — memerlukan PCB daya cadangan seperti 6SC6108-0SN00 untuk pemeliharaan dan perbaikan.

Skenario Aplikasi

Kesalahan PCB daya SIMODRIVE 610:Modul penggerak umpan SIMODRIVE 610 pada peralatan mesin yang dikontrol SINUMERIK mengembangkan kesalahan daya sumbu — alarm servo yang menunjukkan IGBT atau kegagalan tingkat daya pada penggerak umpan. PCB daya 6SC6108-0SN00 A38 diidentifikasi sebagai kesalahan. Penggantian mengembalikan kemampuan kontrol sumbu penggerak umpan.

Layanan modul penggerak SIMODRIVE 610:Fasilitas produksi yang melayani peralatan mesin lama yang dilengkapi SIMODRIVE 610 menggunakan 6SC6108-0SN00 sebagai cadangan untuk modul penggerak khusus yang dipasang pada peralatan mereka.

Pertanyaan Umum

Q1: Apa hubungan antara 6SC6108-0SN00 (power PCB) dan papan regulasi di modul SIMODRIVE 610?

Modul penggerak umpan SIMODRIVE 610 dipisahkan menjadi papan regulasi (kontrol elektronik — algoritma regulasi, komunikasi dengan SINUMERIK CNC, penyimpanan parameter) dan PCB daya (tingkat daya — peralihan IGBT, pembangkitan arus motor). 6SC6108-0SN00 adalah PCB daya: berisi transistor inverter dan penginderaan arus untuk ketiga sumbu tetapi tidak ada parameter penggerak. Parameter disimpan di papan regulasi. Kesalahan tingkat daya dan kesalahan regulasi menghasilkan karakteristik alarm yang berbeda.

Q2: Alarm SINUMERIK CNC apa yang menunjukkan kesalahan PCB daya 6SC6108-0SN00?

Kesalahan PCB daya pada modul SIMODRIVE 610 menghasilkan alarm tingkat drive di SINUMERIK CNC — biasanya menunjukkan kesalahan perangkat keras penggerak sumbu, kesalahan IGBT, atau kegagalan modul penggerak umpan pada satu atau lebih dari tiga sumbu. LED indikator modul penggerak juga menyediakan kode status yang membantu menemukan kesalahan dalam modul. Jika papan regulasi dan motor servo diuji dengan benar tetapi alarm tingkat daya tetap ada pada sumbu aktif, PCB daya adalah prioritas diagnostik.

Q3: Apakah PCB daya 6SC6108-0SN00 menyimpan parameter drive apa pun?

Parameter penggerak — pengaturan penguatan sumbu, batas arus, ambang batas pemantauan — disimpan di papan regulasi (PCB kontrol loop tertutup), bukan di PCB daya. Mengganti 6SC6108-0SN00 tidak mempengaruhi parameter yang disimpan. Setelah memasang PCB daya pengganti, pastikan ketiga penggerak sumbu berfungsi sebelum mengembalikan mesin ke layanan.

Q4: Tindakan pencegahan keselamatan apa yang berlaku saat mengganti 6SC6108-0SN00?

Isolasi dan kunci catu daya modul SIMODRIVE 610. PCB daya berisi kapasitor dan beroperasi dari bus DC yang mempertahankan muatan setelah listrik dilepas — pastikan tegangan bus berada pada tingkat yang aman sebelum akses internal. PCB daya A38 dipasang berdekatan dengan sambungan bus tegangan tinggi. Tangani papan pengganti dengan tali pergelangan tangan antistatis pada permukaan yang aman terhadap ESD.
