Inverter 6SE6420-2UD17-5AA1 6SE6 420-2UD17-5AA1 6SE642O-2UD17-5AA1

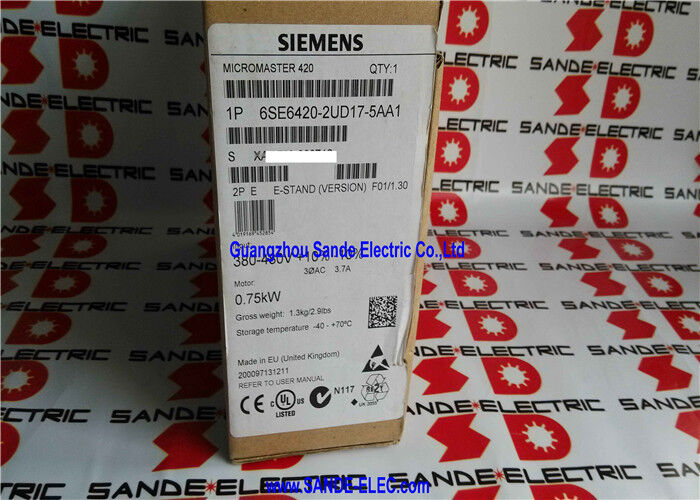

Siemens 6SE6420-2UD17-5AA1 | Penggerak Inverter MICROMASTER 420 — 0,75 kW CT / 3AC 380–480V / 3,70A / Tanpa Filter

MICROMASTER 420 — Penggerak Kecepatan Variabel Sederhana dan Ringkas untuk Aplikasi Standar

6SE6420-2UD17-5AA1 adalah anggota rangkaian penggerak MICROMASTER 420 Siemens berkekuatan 0,75 kW — penggerak kecepatan variabel untuk kontrol kecepatan motor AC standar dalam aplikasi industri umum. Dengan daya 0,75 kW pada pasokan tiga fase 380–480V, ini adalah kelas daya tingkat awal dari rangkaian MM420: pompa, kipas, bagian konveyor, kompresor kecil, dan aplikasi penggerak mesin umum yang memerlukan kontrol kecepatan namun fungsi penggerak tingkat lanjut tidak diperlukan.

Sebutan "tanpa filter" adalah titik keputusan pembelian yang menentukan untuk varian ini. MICROMASTER 420 tersedia dalam dua konfigurasi — dengan atau tanpa filter EMC bawaan. Filter internal mengurangi gangguan frekuensi tinggi pada pasokan listrik, sehingga drive dapat memenuhi batas emisi EMC untuk lingkungannya tanpa komponen eksternal tambahan. Varian tanpa filter (unit ini) lebih kecil dan berbiaya lebih rendah tetapi memerlukan filter EMC eksternal untuk memenuhi standar emisi yang dilakukan jika lokasi pemasangan memerlukannya.

Pemilihan filter eksternal ditentukan oleh arus pengenal drive (3,70A), panjang kabel, dan persyaratan kelas emisi lokasi (Kategori C2 atau C3 berdasarkan EN 61800-3). Untuk pemasangan di lingkungan perumahan atau industri ringan yang menerapkan batas emisi yang ketat, filter eksternal wajib digunakan. Untuk instalasi di lingkungan industri berat pada jaringan pribadi, drive dapat beroperasi tanpa filter eksternal sesuai dengan penilaian EMC di lokasi.

Dengan efisiensi 96% dan faktor daya 0,95, MM420 mendekati nilai daya sebenarnya dari sumber listrik tanpa komponen reaktif yang signifikan, sehingga mengurangi kebutuhan daya nyata pada infrastruktur pasokan.

Spesifikasi Utama

Peringkat Saat Ini HO (Kelebihan Beban Berat).

Spesifikasi arus input 3,70A adalah arus pengenal Kelebihan Beban Berat (HO). Peringkat HO MICROMASTER 420 mencakup beban torsi konstan di mana penggerak dapat melihat arus beban berlebih secara signifikan di atas arus pengenal kontinu — penggerak konveyor, kompresor, dan aplikasi pencampuran di mana beban awal atau transien menghasilkan puncak arus.

Peringkat HO memberikan margin kelebihan beban untuk aplikasi ini. Untuk aplikasi kipas dan pompa dengan torsi awal yang rendah, penggerak biasanya dapat melayani daya motor dengan nilai lebih tinggi pada nilai Kelebihan Beban Ringan (LO).

Pertanyaan Umum

Q1: Apa perbedaan antara varian filter dan tanpa filter pada MICROMASTER 420?

Varian filter mencakup filter input EMC internal, yang menekan emisi frekuensi tinggi yang dihasilkan oleh aksi peralihan drive agar tidak merambat ke pasokan listrik. Varian tanpa filter (6SE6420-2UD17-5AA1) menghilangkan filter ini — drive ini lebih kompak dan biaya lebih murah namun memerlukan filter EMC eksternal untuk kepatuhan EMC di sebagian besar instalasi industri dan perumahan/komersial. Fungsionalitas drive identik antara kedua varian.

Q2: Berapa ukuran motor yang didukung oleh MM420 0,75kW pada 380–480V?

6SE6420-2UD17-5AA1 menggerakkan motor induksi tiga fase standar 0,75 kW (1 HP) pada 380–480V. Penggerak disesuaikan dengan kelas daya motor — pelat nama motor harus menunjukkan 0,75 kW pada 380–480V (koneksi Y). Jangan sambungkan motor yang jauh lebih besar; arus pengenal drive sebesar 3,70A menetapkan arus motor kontinu maksimum yang dapat disuplai.

Q3: Apakah MICROMASTER 420 mendukung fungsi keselamatan STO (Safe Torque Off)?

MICROMASTER 420 dasar (seri 6SE6420) tidak mendukung STO sebagai fungsi keselamatan bersertifikat — ini adalah perbedaan utama dari seri SINAMICS G120 yang lebih baru. Untuk aplikasi yang memerlukan sertifikasi STO atau fungsi keselamatan fungsional lainnya (SIL 2 / PLd), SINAMICS G120 dengan PM (Power Module) dan CU (Control Unit) dengan fungsi keselamatan adalah pilihan yang tepat.

Q4: Protokol komunikasi apa yang didukung MICROMASTER 420?

Unit dasar MM420 menyediakan port serial RS-485 yang mendukung protokol USS (Universal Serial Interface) untuk akses parameter jarak jauh, titik setel kecepatan, dan perintah mulai/berhenti. Papan komunikasi PROFIBUS opsional dapat ditambahkan untuk integrasi PROFIBUS DP. Drive ini tidak mendukung protokol berbasis PROFINET atau Ethernet tanpa perangkat keras tambahan.

Q5: Dapatkah 6SE6420-2UD17-5AA1 diperbaiki, dan dari mana sumbernya?

Ya. Drive MICROMASTER 420 dapat diperbaiki melalui layanan drive Siemens dan pusat perbaikan drive spesialis. Titik kegagalan umum termasuk transistor IGBT, kapasitor bus DC elektrolitik, papan driver gerbang, dan kesalahan kartu kendali. MM420 adalah produk matang dengan basis terpasang yang besar; unit rekondisi baru dan teruji tersedia melalui pasokan Siemens sendiri dan melalui pasar purnajual MM420 yang sudah ada. Konfirmasikan nomor komponen lengkap termasuk 2UD17-5AA1 untuk memastikan konfigurasi daya/voltase/filter yang benar.
