6SE7090-0XP84-0AD0 SIMOVERT Kartu Opsi 6SE7O9O-OXP84-OADO

Siemens 6SE7090-0XP84-0AD0 | Kartu Opsi SIMOVERT MASTERDRIVES — PCB Cadangan Drive

Nomor Suku Cadang: 6SE7090-0XP84-0AD0

Produsen: Siemens AG (Jerman)

Jenis Produk: Kartu Opsi / Rakitan PCB Cadangan

Arsitektur Kartu Opsi di SIMOVERT MASTERDRIVES

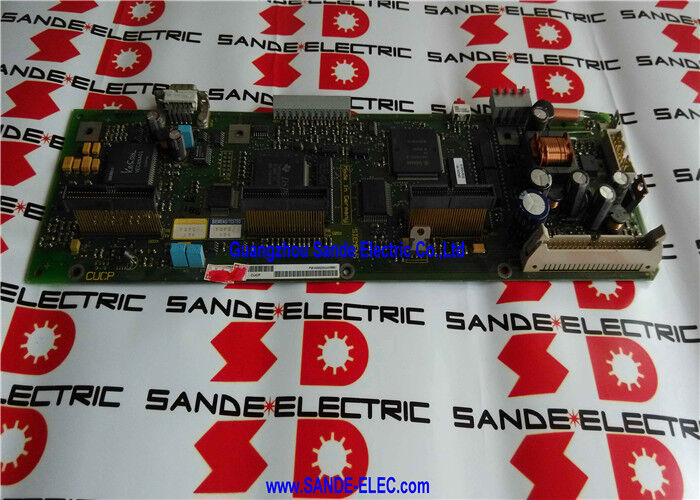

6SE7090-0XP84-0AD0 adalah kartu PCB cadangan untuk platform Siemens SIMOVERT MASTERDRIVES — varian 6SE7090-0XP84 dari rakitan kartu opsi drive. Dalam arsitektur SIMOVERT MASTERDRIVES, seri 6SE7090-0XX84 mencakup kartu opsi dan fungsi internal drive: modul komunikasi (CBP2 PROFIBUS, CBD DeviceNet), papan antarmuka encoder (DTI, SBR), papan ekspansi teknologi, dan kartu adaptor khusus. Masing-masing diidentifikasi oleh basis 0XX84 dan akhiran tertentu (0AD0, 0AB0, 0FF0, 0FF5, dll.) yang menunjukkan fungsinya.

Akhiran 0AD0 mengidentifikasi kartu ini sebagai varian fungsional tertentu dalam sub-seri 0XP84. Awalan 6SE7090-0XP84 (dengan "XP" daripada "XX" yang lebih umum) mengidentifikasi varian yang disesuaikan dengan konfigurasi daya drive SIMOVERT tertentu, membedakannya dari kartu seri 0XX84 yang lebih umum.

Ketika kartu opsi gagal dalam sistem SIMOVERT MASTERDRIVES, fungsi yang disediakannya — komunikasi, umpan balik encoder, I/O ekspansi, atau antarmuka yang diadaptasi — hilang. Drive dapat menghasilkan alarm ketidaksesuaian konfigurasi atau kesalahan komunikasi yang menunjukkan slot opsi tidak lagi melaporkan dengan benar.

Keluarga Kartu Opsi 6SE7090-0XX84 — Konteks

Seri 6SE7090-0XX84 mencakup berbagai fungsi opsi SIMOVERT MASTERDRIVES. Kartu yang berdekatan dalam sistem pemesanan yang sama meliputi:

Masing-masing melayani fungsi yang berbeda dalam arsitektur slot opsi drive SIMOVERT. Kartu tidak dapat dipertukarkan antar fungsi.

Spesifikasi Utama

FAQ

Q1: Bagaimana varian 6SE7090-0XP84-0AD0 yang benar dikonfirmasi untuk drive tertentu?

Konfirmasikan nomor suku cadang lengkap dari label kartu yang terpasang — termasuk akhiran lengkap (0AD0). Akhiran menentukan fungsi kartu dalam arsitektur opsi SIMOVERT. Varian yang berdekatan dengan akhiran yang berbeda melakukan fungsi yang berbeda dan tidak dapat dipertukarkan. Lakukan referensi silang label kartu yang terpasang dengan dokumentasi servis drive.

Q2: Drive SIMOVERT menunjukkan kesalahan konfigurasi slot opsi atau kesalahan komunikasi. Mungkinkah 6SE7090-0XP84-0AD0 yang bermasalah?

Ya. Kesalahan konfigurasi atau alarm komunikasi slot muncul ketika kartu opsi tidak ada, tidak terpasang dengan benar, atau rusak. Pertama, pasang kembali kartu di slotnya. Jika alarm tetap ada setelah pemasangan kembali dan konfirmasi penugasan slot sesuai dengan pengaturan parameter drive, kartu tersebut rusak.

Q3: Apakah penggantian kartu opsi memerlukan perubahan pada parameter drive SIMOVERT?

Pengenalan kartu opsi biasanya otomatis — CUD/CU SIMOVERT membaca identitas kartu saat dinyalakan. Jika kartu pengganti adalah tipe yang sama (0AD0), tidak diperlukan perubahan parameter. Jika parameter slot opsi drive merujuk pada fungsi kartu ini, verifikasi parameter tersebut sesuai dengan spesifikasi kartu pengganti setelah dinyalakan.

Q4: 6SE7090-0XP84-0AD0 tidak terdaftar secara luas. Apakah tersedia di pasar sekunder?

Kartu opsi SIMOVERT MASTERDRIVES beredar di pasar sekunder industri melalui perusahaan perbaikan dan suku cadang khusus. Beberapa kartu tersedia sebagai unit pertukaran. Hubungi perusahaan perbaikan SIMOVERT khusus dengan nomor suku cadang lengkap — termasuk akhiran lengkap — untuk mengonfirmasi ketersediaan. Jangan menerima kartu dengan akhiran yang berbeda sebagai pengganti tanpa mengonfirmasi kompatibilitas fungsional.

Q5: Bisakah 6SE7090-0XP84-0AD0 diperbaiki jika kerusakannya pada tingkat komponen?

Perbaikan tingkat komponen layak dilakukan ketika kerusakan terlokalisasi pada komponen yang dapat diidentifikasi dan diganti — IC komunikasi yang rusak, optocoupler yang rusak, atau konektor yang rusak. Perusahaan perbaikan khusus SIMOVERT MASTERDRIVES dengan pengalaman pada kartu opsi seri 6SE7090 dapat menilai papan dan memberikan saran tentang kelayakan perbaikan. Minta pengujian fungsional pada rig uji yang kompatibel dengan SIMOVERT sebagai bagian dari proses perbaikan apa pun.
