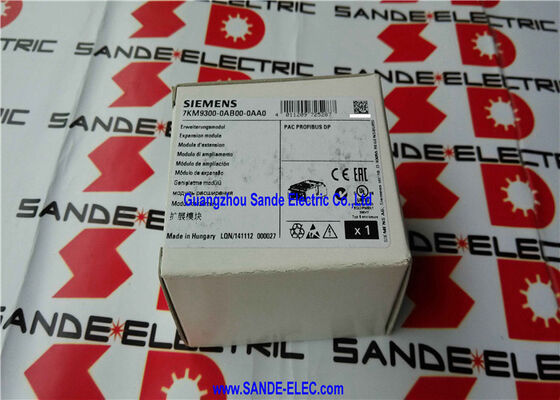

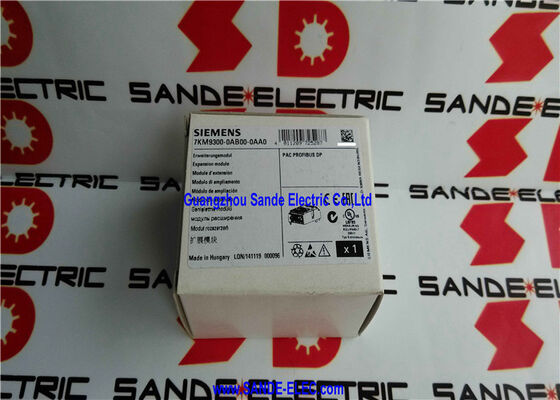

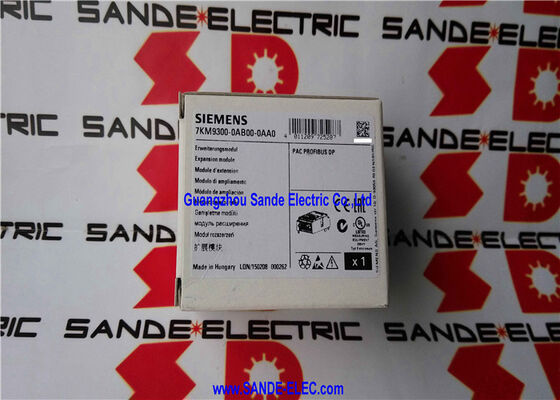

Modul Komunikasi Plug-in 7KM9300-0AB00-0AA0 7KM9 300-0AB00-0AA0 7KM93OO-OABOO-OAAO

Siemens 7KM9300-0AB00-0AA0∙ SENTRON PAC PROFIBUS DP Expansion Module ∙ Plug-In untuk 7KM PAC3200 / PAC4200 Energy Meter, 9-Pin Sub-D, Isolasi 500V, IP20, 63×43×22mm

Gambaran umum

PeraturanSiemens 7KM9300-0AB00-0AA0adalah modul ekspansi PROFIBUS DP untuk pengukur energi Siemens SENTRON PAC khususnya perangkat pengukur 7KM PAC3200 dan PAC4200.Ini mengubah pengukur energi mandiri ke dalam PROFIBUS DP budak jaringan sepenuhnya, membuat semua parameter yang diukur dari meter ini - tegangan, arus, daya, energi, faktor daya, frekuensi, harmonik - tersedia untuk setiap master PROFIBUS DP di jaringan pabrik.

Proposisi nilai dasar sederhana: meter energi yang ditempatkan di panel distribusi listrik, kompartemen switchgear, dan pusat kontrol motor mengumpulkan data listrik yang berharga.Data itu hanya berguna jika bisa mencapai sistem kontrol, perangkat lunak manajemen energi, atau platform SCADA yang bertindak di atasnya.

Tanpa antarmuka komunikasi, meter menampilkan pembacaan secara lokal pada layarnya sendiri yang hanya dapat dibaca oleh orang yang berdiri di depan panel.semua jumlah yang diukur mengalir terus menerus melalui jaringan PROFIBUS pabrik ke mana pun mereka dibutuhkan.

Modul ini dipasang sebagai plug-in langsung ke slot ekspansi PAC3200 atau PAC4200, tidak ada ruang pemasangan tambahan, tidak ada catu daya terpisah, tidak ada kabel eksternal antara modul dan meter.

Arsitektur ekspansi PAC3200 dirancang dengan modularitas ini dalam pikiran: slot tunggal menerima baik PROFIBUS DP, PROFINET, Modbus RTU, atau RS485 modul,memungkinkan perangkat keras meter yang sama untuk melayani arsitektur komunikasi yang berbeda dengan menukar modul plug-in.

Spesifikasi Utama

Pertukaran Data Siklik Apa yang Dikirim melalui PROFIBUS

Protokol DP PROFIBUS beroperasi dalam model pemungutan suara master-slave siklik: master DP (biasanya CPU Siemens S7-300 atau S7-400),atau pengontrol master DP PROFIBUS) mengirim permintaan ke modul PROFIBUS PAC3200 di setiap siklus bus, dan modul merespon dengan data yang sedang diukur.

Melalui file konfigurasi GSDML yang dimuat ke dalam konfigurasi perangkat keras master PROFIBUS, insinyur memilih kuantitas yang diukur dari PAC3200 untuk dimasukkan ke dalam kerangka data siklik.

PAC3200 mengukur seperangkat parameter kualitas daya yang komprehensif voltage tiga fase (L-L dan L-N), arus tiga fase, tiga fase aktif, reaktif, dan kekuatan tampak,faktor daya tiga fase, frekuensi, total energi aktif dan reaktif (impor dan ekspor untuk pengukuran empat kuadran), kandungan harmonik, dan nilai permintaan.

Tidak semua ini harus ada di setiap pesan PROFIBUS konfigurasi GSDML memungkinkan memilih hanya apa yang benar-benar dibutuhkan sistem kontrol, mengoptimalkan pemanfaatan siklus bus.

Manfaat praktis dari konfigurasi selektif ini adalah efisiensi bandwidth: a PROFIBUS network serving many PAC3200 meters (each with its own PROFIBUS module) does not need to transmit the full meter dataset from each node in every cycle — only the quantities actively used by the control system are included, meninggalkan kapasitas bus untuk perangkat lain.

Data Acyclic ¢ DPV1 Akses ke Set Parameter Lengkap

Di luar saluran siklik,7KM9300-0AB00-0AA0 mendukung pertukaran data asiklik melalui PROFIBUS DPV1 protokol PROFIBUS DP yang diperluas yang memungkinkan membaca dan menulis catatan data di luar scan siklik. DPV1 digunakan untuk:

Akses konfigurasi:Membaca dan menulis parameter konfigurasi PAC3200 (ratio CT, ratio VT, konfigurasi sistem pengukuran, batas alarm) dari master PROFIBUS tanpa akses fisik ke panel depan meter.

Data pengukuran diperluas:Membaca kuantitas yang diukur yang tidak termasuk dalam saluran siklik, nilai energi historis, data harmonik diperpanjang,atau parameter yang kurang sering dibutuhkan pada permintaan daripada setiap siklus bus.

Data diagnostik:Saluran DPV1 membawa informasi diagnostik perangkat ¢ status modul, sinyal kesalahan komunikasi,dan hasil pengujian diri yang menyediakan kapten PROFIBUS dengan pemantauan kesehatan yang terperinci dari pengukur energi tanpa mengganggu siklus pengukuran normal.

FAQ

T1: Dapatkah modul 7KM9300-0AB00-0AA0 digunakan dengan input dan output digital PAC4200 melalui PROFIBUS?

Ya, ketika PROFIBUS DP modul dipasang di PAC4200 (yang termasuk built-in digital input dan output),status I/O input dan output tersebut dapat diakses melalui saluran siklik PROFIBUS dan melalui DPV1.

Bytes kontrol di saluran siklik memungkinkan master PROFIBUS untuk mengontrol output digital PAC4200 misalnya,memicu output pulsa atau memutar relay kontrol saat status input dan semua kuantitas yang diukur dibaca kembali dalam kerangka siklus yang sama.

T2: Berapa banyak 7KM PAC3200 meter dengan modul PROFIBUS dapat terhubung ke satu segmen DP PROFIBUS?

Segmen DP PROFIBUS standar mendukung hingga 32 stasiun (nodus) tanpa repeater.Setiap PAC3200 dengan modul PROFIBUS menempati satu alamat budak.

Dalam prakteknya, jumlah meter pada segmen tunggal dibatasi oleh persyaratan waktu siklus bus ̇ semakin banyak budak dan semakin banyak data per budak,semakin lama setiap siklus pemindaian penuh berlangsung pada kecepatan bus yang dikonfigurasi (biasanya 1.5 Mbit/s untuk jaringan perangkat campuran).

T3: File GSD apa yang diperlukan untuk mengkonfigurasi modul PROFIBUS PAC3200 di STEP 7?

Modul PROFIBUS DP membutuhkan file GSD yang disediakan oleh Siemens untuk seri PAC 7KM. File GSD mendefinisikan format data modul, opsi data siklik (jumlah yang diukur dapat dipilih),dan kemampuan diagnostik.

File ini diunduh dari Siemens Industry Online Support dan diimpor ke katalog perangkat keras STEP 7,setelah itu PAC3200 dengan modul PROFIBUS muncul sebagai budak DP PROFIBUS yang dapat dikonfigurasi di antarmuka HW Config.

File GSDML mendukung pemilihan individu dari kuantitas yang diukur untuk saluran siklik untuk mengoptimalkan penggunaan bandwidth bus.

T4: Apakah versi -0AB00-0AA0 dapat langsung ditukarkan dengan modul penggantinya -0AB01-0AA0?

-0AB01-0AA0 adalah penerus dari -0AB00-0AA0, memperluas kompatibilitas ke perangkat tambahan (PAC3220, 3VA COM100/800) di luar PAC3200/PAC4200. Dari perspektif jaringan PROFIBUS,kedua modul beroperasi sebagai budak PROFIBUS DP dengan antarmuka data yang sama.

Secara fisik, kedua modul menginstal di slot ekspansi PAC yang sama.dan konfigurasi perangkat keras STEP 7 / TIA Portal harus diverifikasi ketika mengganti satu untuk yang lain dalam proyek yang ada.

T5: Dapatkah modul PROFIBUS dan tampilan built-in PAC3200 bekerja secara bersamaan?

Ya, modul DP PROFIBUS dan tampilan lokal PAC3200 dan keyboard panel depan beroperasi secara independen dan bersamaan.

Sementara data yang diukur ditransmisikan melalui PROFIBUS secara real time, tampilan lokal meter terus menunjukkan layar pengukurannya yang normalenergi dan tombol panel depan tetap berfungsi untuk perubahan parameter lokal.

Menginstal modul PROFIBUS tidak mematikan atau memodifikasi kemampuan operasi lokal PAC3200.
