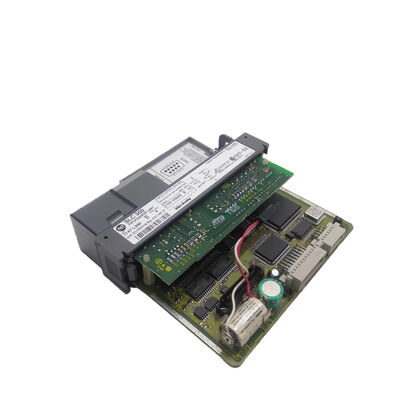

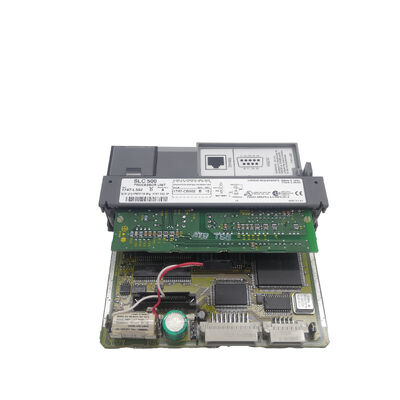

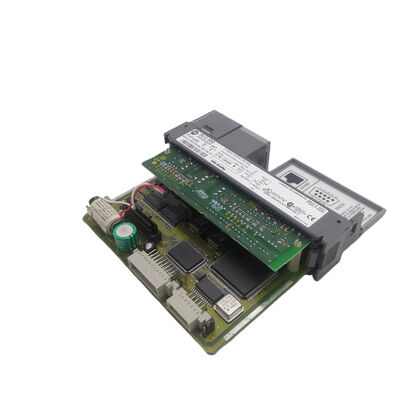

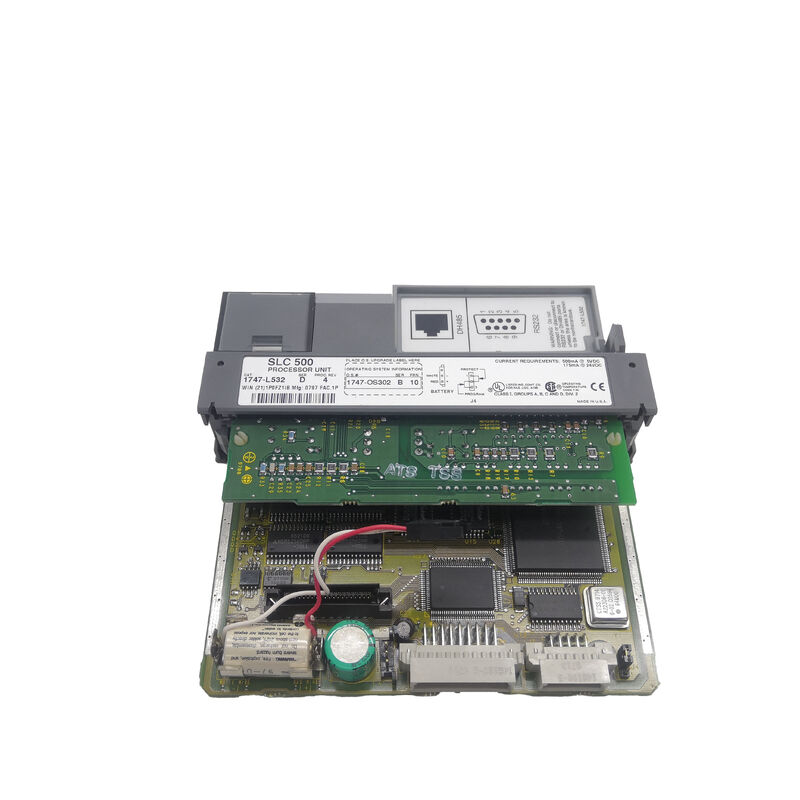

SLC 5/03 16K Controller 1747-L532 1747L532 1747-L532

Allen-Bradley 1747-L532 | CPU Prosesor SLC 500 SLC 5/03 — RAM 16K Cadangan Baterai, I/O 4096, Analog 480, RS-232 / DH-485, Pemindaian 1ms, Pemrograman Online, Jam Waktu Nyata

Nomor Suku Cadang: 1747-L532

Produsen: Allen-Bradley / Rockwell Automation (AS)

Lini Produk: SLC 500 — Sistem PLC Modular

I/O Analog Maks.: 480 (lokal) Sasis I/O Lokal: Hingga 3 (maks. 30 slot modul per sasis lokal)

Total Slot I/O Lokal: 30 (kapasitas modul maksimum)

Port Komunikasi:

• RS-232 (DF1 full-duplex/half-duplex, protokol DH-485 dapat dipilih, mode ASCII)
• DH-485 (Data Highway 485 — jaringan multi-drop)

Status: Dihentikan — pasar warisan/surplus aktif

Aplikasi: Kontrol proses, mesin pengemasan, penanganan material, kontrol HVAC, pengolahan air/air limbah, sistem konveyor, kontrol tambahan alat mesin

Gambaran Umum

Allen-Bradley 1747-L532 adalah prosesor SLC 5/03 — CPU kelas menengah dalam keluarga SLC 500 Rockwell Automation yang menempati posisi ideal antara unit kelas bawah 5/01 dan 5/02 (dibatasi oleh memori yang lebih kecil dan laju pemindaian yang lebih lambat) dan varian kelas atas 5/04 dan 5/05 (dibenarkan oleh instalasi jaringan besar dan program yang sangat besar).

Ketika platform SLC 500 menjadi PLC kelas menengah yang dominan di manufaktur Amerika Utara pada tahun 1990-an dan 2000-an, SLC 5/03 adalah yang paling dibutuhkan oleh sebagian besar aplikasi: kapasitas I/O yang cukup untuk sebagian besar tugas kontrol mesin dan proses, RS-232 dan DH-485 bawaan untuk konektivitas pemrograman dan HMI, pengeditan online untuk memodifikasi program selama operasi mesin tanpa menghentikan produksi, dan set instruksi lanjutan yang kompatibel dengan PLC-5 yang memungkinkan insinyur menerapkan pola pemrograman yang familiar dari pengontrol kelas atas Allen-Bradley.

1747-L532 membawa dua peningkatan spesifik dibandingkan pendahulunya SLC 5/02 yang membuatnya jauh lebih berguna untuk aplikasi proses berkelanjutan.

Pertama, penambahan RS-232 bawaan menghilangkan kebutuhan akan modul komunikasi eksternal untuk akses pemrograman PC dan koneksi HMI — port RS-232 mendukung DF1 full-duplex untuk koneksi point-to-point ke sistem SCADA dan terminal operator, dan dapat dialihkan ke mode DH-485 untuk operasi jaringan multi-drop di mana beberapa pengontrol SLC 500 berbagi satu kabel jaringan.

Kedua, kapasitas memori 16K cukup besar untuk program kompleks yang dibutuhkan oleh aplikasi kontrol proses dan penanganan material — loop PID untuk beberapa variabel proses, manajemen resep dengan tabel data, program gaya bagan fungsi sekuensial yang dibangun dari rantai timer/counter/perbandingan, dan fungsi diagnostik dan pelaporan yang diharapkan oleh manajer produksi.

Nama yang dikenali oleh insinyur manufaktur adalah "SLC 5/03" — penunjukan keluarga yang muncul pada dokumentasi pemrograman, catatan pemeliharaan, dan daftar suku cadang di seluruh basis terpasang di Amerika Utara dan global. 1747-L532 adalah nomor katalog; SLC 5/03 adalah cara insinyur menggambarkannya saat mencari pengganti.

Spesifikasi Utama

Arsitektur Komunikasi — RS-232 dan DH-485

Dua port komunikasi terintegrasi 1747-L532 mendefinisikan bagaimana ia cocok dalam jaringan otomatisasi pabrik, dan kombinasi RS-232/DH-485 adalah arsitektur jaringan SLC 500 standar sepanjang tahun 1990-an.

DH-485 (Data Highway 485) adalah jaringan serial multi-drop Allen-Bradley yang dibangun di atas lapisan fisik RS-485, berjalan hingga 19,2 kbaud. Hingga 32 node dapat berbagi satu segmen DH-485, termasuk pengontrol SLC 500, terminal HMI PanelView, dan sistem SCADA berbasis PC menggunakan 1761-NET-AIC (Advanced Interface Converter) atau adaptor serupa.

Pada jaringan DH-485, 1747-L532 dapat menerima unduhan program, melayani permintaan pemantauan online, menerima perintah baca/tulis dari HMI, dan bertukar data dengan pengontrol SLC 500 lainnya melalui pesan peer-to-peer.

RS-232 menyediakan koneksi point-to-point untuk pemrograman laptop (melalui kabel RS-232 yang sesuai ke adaptor USB-RS232 pada PC modern), untuk panel HMI lokal yang berkomunikasi melalui protokol DF1, dan untuk perangkat eksternal seperti printer dan pembaca barcode yang berkomunikasi dalam mode ASCII.

Port RS-232 dapat dikonfigurasi ulang antara mode DF1 full-duplex, DF1 half-duplex, DH-485, dan ASCII — pengaturan perangkat lunak di RSLogix 500 yang memungkinkan port fisik yang sama melayani kebutuhan konektivitas yang berbeda tanpa perubahan perangkat keras.

Untuk jaringan yang lebih luas — menghubungkan ke ControlNet atau EtherNet/IP — modul komunikasi tambahan (1747-KE untuk gateway DH+, atau modul pemindai I/O jarak jauh) dipasang di slot sasis SLC 500 di samping CPU.

1747-L532 juga mendukung modul pemindai I/O Jarak Jauh dan modul pemindai DeviceNet di sasis lokal, memperluas arsitektur I/O ke rak jarak jauh di seluruh fasilitas.

Kapasitas I/O — Lokal, Diperluas, dan Jarak Jauh

Jumlah I/O maksimum 1747-L532 sebanyak 4096 input dan 4096 output dicapai melalui kombinasi I/O lokal di hingga tiga sasis lokal dan I/O jarak jauh melalui modul pemindai I/O Jarak Jauh.

Secara lokal, tiga sasis dapat menampung hingga total 30 slot modul, mendukung hingga 960 titik I/O lokal (tergantung pada pilihan modul dan kapasitas catu daya). I/O jarak jauh memperluas ini hingga 4096 titik I/O diskrit penuh, menghubungkan rak jarak jauh melalui kabel I/O Jarak Jauh ke modul pemindai yang dipasang di sasis lokal.

Kapasitas I/O analog 480 mengakomodasi instrumentasi ekstensif — 480 saluran I/O analog di seluruh keluarga modul analog 1746 (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I, dan lainnya) mencakup aplikasi pemrosesan dengan puluhan sensor dan loop kontrol.

Keluarga modul I/O 1746 mencakup lebih dari 50 jenis modul yang mencakup segala sesuatu mulai dari digital dan analog standar hingga jenis input khusus (termokopel, RTD, pencacah kecepatan tinggi) dan jenis output (relai, transistor, arus analog, tegangan analog).

Set Instruksi — Pemrograman Lanjutan Berbasis PLC-5

Set instruksi SLC 5/03 merupakan perluasan signifikan dari SLC 5/01 dan 5/02 yang lebih sederhana, menggabungkan kategori instruksi yang sebelumnya dikaitkan dengan platform PLC-5 Allen-Bradley yang lebih mahal:

PID (Proporsional-Integral-Derivatif): Instruksi PID bawaan mengimplementasikan loop kontrol PID lengkap dalam satu instruksi, mengambil input variabel proses, membandingkannya dengan setpoint, dan menghitung nilai output dengan gain yang dapat dikonfigurasi, anti-windup, dan pemfilteran derivatif. Beberapa loop PID dapat berjalan secara bersamaan, dibatasi oleh memori yang tersedia dan waktu pemindaian.

Matematika floating-point: Penjumlahan, pengurangan, perkalian, pembagian, fungsi trigonometri, dan logaritma yang beroperasi pada angka floating-point IEEE 32-bit — penting untuk penskalaan unit teknik, perhitungan gain PID, dan aplikasi apa pun yang memerlukan nilai pecahan.

Instruksi ASCII: Penanganan string, perbandingan karakter, dan I/O port serial untuk komunikasi mode ASCII — memungkinkan 1747-L532 untuk bertukar data teks dengan HMI, pembaca barcode, printer, dan instrumen penimbangan tanpa memerlukan modul komunikasi tambahan.

STI (Selectable Timed Interrupt): Mengeksekusi subrutin yang ditunjuk pada interval waktu tetap terlepas dari pemindaian utama — memungkinkan loop PID, pencatatan data, dan fungsi kritis waktu berjalan pada laju sampel yang konsisten terlepas dari variasi waktu pemindaian program utama.

Pengalamatan tidak langsung: Pemrosesan array, manajemen resep, dan akses data dinamis yang mengikuti nilai pointer daripada alamat tetap — memungkinkan struktur data yang fleksibel yang menyederhanakan banyak program aplikasi dunia nyata.

FAQ

Q1: 1747-L532 menggunakan baterai untuk cadangan RAM. Berapa lama baterai bertahan, dan apa yang terjadi ketika baterai habis?

Baterai 1747-BA biasanya bertahan 1–3 tahun tergantung pada kondisi operasi — baterai menjaga keadaan RAM saat CPU dimatikan.

LED BATT CPU menyala ketika tegangan baterai turun di bawah ambang batas, memberikan peringatan dini sebelum kapasitas hilang. Ketika baterai gagal dan CPU kehilangan daya, semua data RAM yang dicadangkan baterai hilang — termasuk program pengguna, tabel data, dan variabel retentif.

Jika modul cadangan Flash EPROM (1747-M13) telah dipasang dan cadangan program disimpan di dalamnya, CPU akan memuat ulang program dari Flash saat dinyalakan secara otomatis, memulihkan operasi. Tanpa cadangan Flash, program harus dimuat ulang dari RSLogix 500.

Q2: Spesifikasi mencantumkan 3 sasis I/O lokal dan 30 slot. Apakah 30 slot ini per sasis, atau total 30?

Maksimum 30 slot adalah total di ketiga sasis lokal digabungkan — bukan 30 slot per sasis. Sasis SLC 500 individu hadir dalam konfigurasi 4, 7, 10, dan 13 slot. Tiga sasis 13 slot akan menyediakan 39 posisi slot secara fisik, tetapi prosesor 1747-L532 mendukung maksimum 30 slot modul secara total dalam konfigurasi I/O lokalnya.

CPU menempati satu slot itu sendiri, menyisakan 29 untuk modul I/O dan komunikasi di ketiga sasis.

Untuk lebih dari 30 slot modul lokal, modul pemindai I/O jarak jauh memperluas sistem ke rak jarak jauh.

Q3: Bisakah 1747-L532 berkomunikasi dengan pengontrol Allen-Bradley CompactLogix atau ControlLogix modern di jaringan EtherNet/IP?

1747-L532 tidak mendukung EtherNet/IP secara native. Komunikasi bawaannya adalah RS-232 dan DH-485.

Komunikasi antara SLC 5/03 dan platform Logix modern melalui EtherNet/IP memerlukan modul antarmuka Ethernet 1747-KFC15 tambahan yang dipasang di sasis SLC 500, yang menjembatani SLC 500 ke EtherNet/IP dan memungkinkan pertukaran data instruksi MSG antara kedua keluarga pengontrol.

Atau, 1761-NET-AIC dan berbagai gateway protokol dapat menjembatani antara RS-232/DH-485 SLC 5/03 dan jaringan EtherNet/IP.

Komunikasi EtherNet/IP langsung, tanpa perantara adalah kemampuan varian SLC 5/05 (1747-L551/L552/L553), bukan 5/03.

Q4: Apakah pemrograman online (pengeditan runtime) didukung penuh, dan apakah ada batasan?

Ya, SLC 5/03 mendukung pemrograman online — menambahkan, memodifikasi, dan menghapus rung tangga saat prosesor dalam mode REM RUN tanpa menghentikan pemindaian program. Ada beberapa batasan operasional: pengeditan disimpan di zona pengeditan hingga insinyur menerimanya, pada saat itu rung menjadi aktif.

Rung yang berisi instruksi kompleks (instruksi file, elemen SFC) mungkin memiliki batasan pengeditan.

Selama pengeditan online, prosesor terus memindai dan mengontrol output — pengeditan yang salah yang menghasilkan output yang salah segera aktif, jadi kehati-hatian diperlukan selama pengeditan pada mesin yang sedang berjalan.

Posisi REM pada sakelar kunci harus dipilih untuk pengeditan online; posisi RUN mengunci perubahan program.

Q5: 1747-L532 telah dihentikan. Apa jalur migrasi yang direkomendasikan Allen-Bradley?

Rockwell Automation merekomendasikan migrasi dari SLC 500 ke platform CompactLogix (seri 1769-L3x atau 1769-L4x) sebagai pengganti fungsional langsung.

Pengontrol CompactLogix menawarkan EtherNet/IP secara native, memori dan kapasitas I/O yang jauh lebih besar, pemrograman Studio 5000 Logix Designer, dan set instruksi keluarga Logix inti yang sama yang digunakan di seluruh portofolio PLC Allen-Bradley saat ini.

Pusat Migrasi Rockwell menyediakan alat bantu termasuk panduan migrasi RSLogix 500 ke Studio 5000 dan catatan aplikasi untuk mengonversi program SLC 500 ke format Logix.

Beberapa modul I/O SLC 500 dapat digunakan kembali dengan adaptor Ethernet 1747-AENTR sebagai I/O jarak jauh pada sistem CompactLogix, mempertahankan investasi pengkabelan lapangan selama migrasi.
