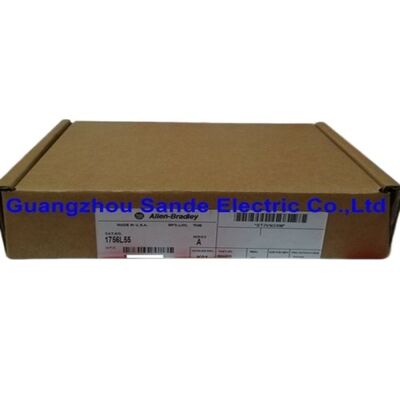

ControlLogix Prosesor 1756L55 1756 L55 1756L55

1756-L55 500.000 ControlLogix Logix5555 Prosesor Tidak ada memori bawaan / Tambahkan papan 1756-M / 250 I / O lokal / EtherNet / IP ControlNet DeviceNet / 0 60 ° C / 0.34kg

Tidak Ada Memori Terpadu

Sebagian besar CPU ControlLogix kemudian mengintegrasikan memori program dan data langsung ke dalam modul prosesor.Ini membutuhkan papan memori seri 1756-M terpisah yang dipasang di samping CPU di slot sasis yang sama.

Papan memori dipasang di dalam modul 1756-L55. 1756-L55 menempati satu slot sasis; papan memori adalah bagian dari perakitan fisik yang sama.

Untuk aplikasi di mana cadangan baterai tidak diinginkan, panel area berbahaya, peralatan mobile,instalasi dengan siklus pemeliharaan yang jarang , menghilangkan persyaratan penggantian terjadwal.

Spesifikasi Utama

Skala ¥ 250 Local I/O Module, 4800 Distribute Point

1756-L55 beroperasi dalam arsitektur I/O terdistribusi ControlLogix. Hingga 250 modul I/O lokal dipasang pada bagian belakang sasis ControlLogix yang dapat diakses oleh prosesor ini.Untuk aplikasi terdistribusi, I/O jarak jauh turun melalui EtherNet/IP, ControlNet, atau DeviceNet total mencapai 4800 titik I/O terdistribusi. komunikasi Backplane berjalan hingga 5Mbps, mendukung pembaruan I/O real-time di seluruh konfigurasi I/O padat.

Jaringan komunikasi tidak dibangun ke dalam 1756-L55 itu sendiri. Konektivitas jaringan berasal dari modul komunikasi seri 1756-diinstal di slot sasis yang berdekatan:

• EtherNet/IP:Modul 1756-ENET atau 1756-ENBT
• ControlNet:Modul 1756-CNB atau 1756-CNBR
• DeviceNet:Modul 1756-DNB

Pendekatan komunikasi modular ini memungkinkan prosesor 1756-L55 yang sama untuk dikonfigurasi untuk topologi jaringan yang berbedahibrida multi-jaringan dengan memilih modul komunikasi yang tepat.

Skenario Aplikasi

Jalur perakitan otomotif:Chassis ControlLogix dengan memori 1756-L55 dan 1756-M13 (1.5MB) yang menjalankan logika berurutan yang kompleks untuk pengelasan, penjepit, dan penanganan bahan.EtherNet/IP melalui modul 1756-ENBT menghubungkan pengontrol robot dan sistem penglihatan. ControlNet melalui 1756-CNB menangani pembaruan I / O deterministik untuk I / O jarak jauh turun di seluruh jalur.

Pembuatan air:1756-L55 dengan 1756-M12 (750KB) mengelola urutan pompa, kontrol katup, dan pemantauan loop PID. DeviceNet melalui 1756-DNB mengintegrasikan drive kecepatan variabel;EtherNet/IP menghubungkan sistem SCADA dan panel HMI.

Produksi makanan dan minuman:1756-L55 dengan 1756-M22 (NVRAM, tidak ada baterai) di panel lingkungan cuci. memori nonvolatile menghilangkan penjadwalan penggantian baterai di lokasi yang sulit diakses.

FAQ

P1: Bisakah 1756-L55 beroperasi tanpa papan memori yang terpasang?

Tidak. Tanpa memory board 1756-M, 1756-L55 tidak memiliki penyimpanan program pengguna dan tidak dapat menjalankan logika apapun.Prosesor dan papan memori membentuk CPU lengkap ️ menentukan kedua 1756-L55 dan papan 1756-M yang sesuai ketika memesan atau mengganti sistem.

T2: Perangkat lunak dan bahasa pemrograman apa yang didukung oleh 1756-L55?

RSLogix 5000 adalah lingkungan pemrograman untuk 1756-L55, dengan koneksi melalui port pemrograman RS-232C atau melalui modul komunikasi EtherNet / IP atau ControlNet.RSLogix 5000 mendukung Ladder Diagram, Diagram Blok Fungsi, Teks Terstruktur, dan Bagan Fungsi Berurutan sesuai dengan IEC 61131-3.Studio 5000 Logix Designer menyediakan bahasa pemrograman yang sama dengan antarmuka yang diperbarui.

P3: Kapan baterai 1756-BA1 perlu diganti, dan apa yang terjadi jika gagal?

Penggantian baterai dianjurkan sekitar setiap 1-2 tahun, tergantung pada suhu lingkungan dan penggunaan.Kontroler menghasilkan peringatan baterai rendah melalui status kesalahan sebelum baterai mencapai larutan kritisJika baterai gagal sepenuhnya dalam konfigurasi memori standar (non-NVRAM), program yang disimpan dalam SRAM yang mudah menguap hilang pada siklus daya berikutnya.Varian memori nonvolatile 1756-M22/M23/M24 tidak memerlukan bateraiKonten program dipertahankan melalui kehilangan daya tanpa baterai.

T4: Apakah 1756-L55 kompatibel dengan ControlLogix 5570 atau 5580 chassis saat ini?

1756-L55 secara fisik kompatibel dengan setiap ControlLogix 1756-series chassis backplane.Kompatibilitas komunikasi dan firmware antara 1756-L55 (prosesor Logix5555) dan prosesor L7x atau L8x yang lebih baru dalam sasis yang sama tergantung pada konfigurasi spesifikDalam prakteknya, 1756-L55 dipertahankan dalam sistem berbasis Logix5555 yang ada daripada dicampur dengan prosesor generasi baru.Memverifikasi matriks kompatibilitas sasis dan modul komunikasi untuk konfigurasi multi-CPU tertentu.

Q5: Apa perbedaan antara 1756-L55 (tidak ada memori) dan unit konfigurasi lengkap seperti 1756-L55M12?

1756-L55M12 adalah perhimpunan gabungan dari prosesor 1756-L55 dan papan memori 1756-M12 (750KB)."1756-L55" saja adalah prosesor telanjang tanpa memori"1756-L55M12" (atau M13, M14, M16, M22, M23, M24) menunjukkan papan memori tertentu yang dipasang. Untuk tujuan penggantian, konfirmasi apakah komponen yang gagal adalah prosesor, papan memori,atau keduanya..
