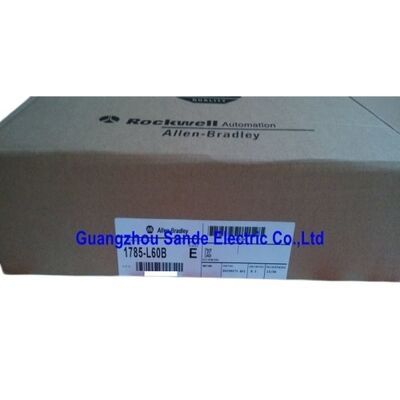

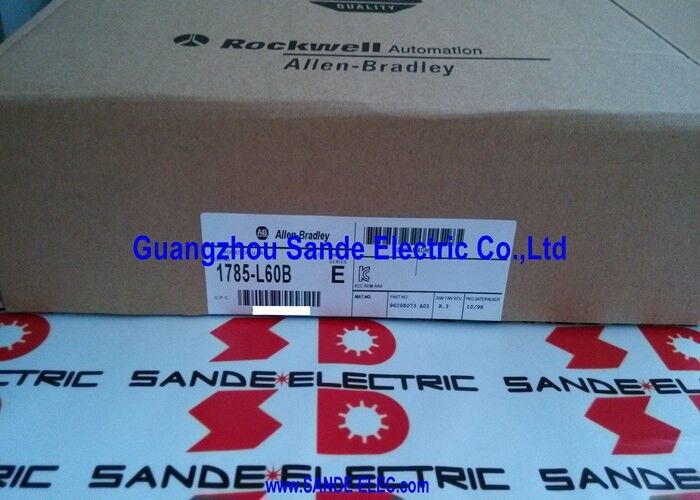

PLC-5 Prosesor 1785-L60B 1785L60B 1785-L6OB

1785-L60B | Prosesor PLC-5/60 — SRAM 64K Word / 3072 I/O / 4 DH+ / I/O Jarak Jauh / 24 Rak / 92 Sasis Jarak Jauh / RS-232

PLC-5/60 - Ujung Atas dari Keluarga PLC-5

1785-L60B adalah PLC-5/60 — diposisikan pada keluarga prosesor PLC-5 kelas atas. Penanda numerik mencerminkan kapasitas memori; SRAM 5/60 dengan 64K kata berada di atas varian 5/40 (28K) dan 5/30 (16K), menyediakan memori program dan data untuk kontrol proses yang kompleks dan program otomatisasi mesin skala besar.

Empat saluran DH+/Remote I/O adalah karakteristik yang membedakan PLC-5/60 dari prosesor kecil dalam keluarga PLC-5/60. Setiap saluran secara mandiri mengelola jaringan komunikasi rekan DH+ (Data Highway Plus) atau tautan pemindai I/O jarak jauh ke rak I/O jarak jauh. Sistem PLC-5/60 secara bersamaan dapat memelihara tautan DH+ ke terminal pemrograman dan

Sistem HMI pada satu saluran, tautan I/O Jarak Jauh ke rak di kabinet utama pada saluran kedua, dan dua tautan I/O Jarak Jauh lagi ke rak terdistribusi di bagian mesin jarak jauh. Arsitektur multi-saluran inilah yang menjadikan PLC-5/60 pilihan tepat untuk instalasi terdistribusi besar — ​​prosesor saluran tunggal tidak dapat mengelola domain komunikasi independen semacam ini.

Hingga 92 sasis I/O jarak jauh universal memperluas jangkauan fisik sistem PLC-5/60 ke beberapa area pabrik, dengan total kapasitas 3072 I/O yang mencakup instalasi proses padat dengan ratusan instrumen lapangan dan aktuator.

Spesifikasi Utama

Empat Saluran DH+/I/O Jarak Jauh — Domain Komunikasi Independen

Masing-masing dari empat saluran komunikasi pada 1785-L60B beroperasi secara independen. Di pabrik proses atau instalasi penanganan material yang besar, hal ini berarti:

• Saluran 1 (DH+):Terhubung ke jaringan DH+ yang digunakan bersama dengan stasiun kerja pemrograman dan server ControlView/WonderWare SCADA.
• Saluran 2 (I/O Jarak Jauh):Memindai rak I/O jarak jauh lokal di dalam ruang listrik utama.
• Saluran 3 (I/O Jarak Jauh):Memindai rak I/O jarak jauh di bagian jalur konveyor 100 meter dari panel utama.
• Saluran 4 (I/O Jarak Jauh):Memindai kelompok rak ketiga di bagian pemrosesan terpisah.

Keempat saluran beroperasi secara bersamaan, dan program PLC-5/60 mengakses semua data I/O melalui gambar I/O terpadu yang sama tanpa memperhatikan saluran mana yang digunakan setiap rak untuk berkomunikasi.

Skenario Aplikasi

Kontrol pabrik proses lama:Sistem kimia, pengolahan air, atau pemrosesan makanan dibangun berdasarkan arsitektur PLC-5. 1785-L60B memulihkan prosesor tanpa mengubah kabel rak I/O Jarak Jauh, jaringan DH+, atau tautan komunikasi SCADA yang terpasang.

Sistem penanganan material besar:Jaringan konveyor dengan rak I/O Jarak Jauh terdistribusi di setiap bagian mesin, semuanya dikelola dari pusat 1785-L60B. Prosesor pengganti membuat sistem kembali beroperasi dengan program yang dimuat dari modul cadangan EEPROM.

HMI multi-saluran dan integrasi kontrol:Saluran DH+ melayani terminal operator PanelView di beberapa lokasi sementara saluran I/O Jarak Jauh mengelola I/O lapangan — kedua jenis komunikasi dari satu prosesor.

Pertanyaan Umum

Q1: Bagaimana PLC-5/60 dibandingkan dengan PLC-5/40 dan PLC-5/80 dalam kelompoknya?

PLC-5/30 menyediakan 16 ribu kata dan 2 saluran DH+/RIO. PLC-5/40 menyediakan 28 ribu kata dan 2 saluran. PLC-5/60 (prosesor ini) menyediakan 64 ribu kata dan 4 saluran. PLC-5/80 diperluas hingga 100 ribu kata dan 4 saluran. Model yang benar bergantung pada ukuran program sistem yang diinstal dan jumlah saluran komunikasi independen yang diperlukan. Mengganti 5/60 dengan 5/40 mengurangi kapasitas memori dan komunikasi; penggantian langsung 5/60 adalah cadangan yang tepat.

Q2: Bagaimana cara mempertahankan program saat mengganti 1785-L60B?

Jika modul memori 1785-MJ (EEPROM) dipasang, program dan data disimpan secara non-volatil pada modul memori dan dimuat secara otomatis saat prosesor pengganti dihidupkan. Tanpa modul memori, program harus diunduh dari arsip RSLogix 5 melalui port RS-232 atau DH+. Pastikan modul memori ada dan terisi sebelum mematikan prosesor yang gagal.

Q3: Baterai apa yang digunakan 1785-L60B, dan berapa lama baterai tersebut bertahan?

1785-L60B menggunakan baterai 1770-XYC untuk retensi SRAM selama listrik mati. Masa pakai baterai biasanya 1–5 tahun, bergantung pada kondisi pengoperasian. Indikator LED BATT memberikan peringatan dini ketika volume bateraitage turun di bawah ambang batas retensi. Ganti secara proaktif pada siklus pemeliharaan terjadwal — jangan menunggu indikasi BATT pada instalasi kritis.

Q4: Perangkat lunak pemrograman apa yang diperlukan untuk 1785-L60B?

RSLogix 5 adalah lingkungan pemrograman untuk keluarga PLC-5.RSLogix 5 berjalan pada sistem operasi Windows standar dengan pengaturan kompatibilitas yang sesuai; konfirmasikan versi OS yang didukung dari catatan rilis RSLogix 5 untuk versi perangkat lunak yang diinstal.Koneksi dilakukan melalui saluran RS-232 (menggunakan adaptor USB-ke-DH+ 1784-U2DHP untuk pemrograman jaringan DH+) atau melalui kartu PCMCIA 1784-PCC untuk koneksi laptop DH+ langsung pada perangkat keras lama.

Q5: Dari mana sumber 1785-L60B setelah penghentian?

Melalui pasar purnajual suku cadang PLC-5 yang mapan — dealer suku cadang otomasi industri, pemasok surplus yang teruji, dan layanan spesialis PLC lama. Platform PLC-5 memiliki basis terpasang global yang sangat besar dengan sistem yang masih beroperasi beberapa dekade setelah instalasi awal; varian 5/60 sering muncul di aftermarket. Konfirmasikan nomor komponen 1785-L60B dan verifikasi jenis baterai (1770-XYC) dan kompatibilitas modul memori sebelum memesan.
