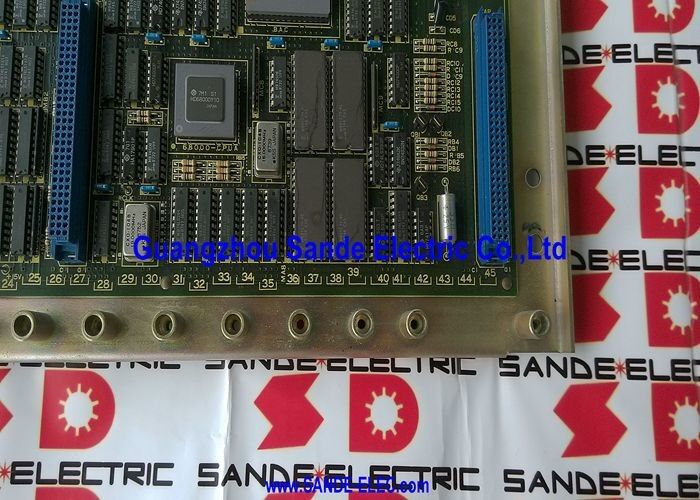

A16B-1010-0200 FANUC Series 11-A Digital Master PCB F11 / Serat optik / Periferal Axis Card / 9 " dan 14 " CRT / 11M dan 11T

Seri 11 FANUC's Digital CNC Generasi Pertama

FANUC Series 11 (F11) merupakan tonggak penting dalam sejarah CNC: ini adalah salah satu sistem CNC digital generasi pertama FANUC.Generasi FANUC CNC sebelumnya menggunakan komunikasi servo analog dan arsitektur kontrol digital yang relatif sederhana. Seri 11 beralih ke kontrol drive digital - langkah dasar rekayasa yang meningkatkan akurasi servo, mengurangi drift,dan menghilangkan persyaratan kalibrasi analog dari sistem sebelumnya.

"Digital Master PCB 11 Control" dalam deskripsi pengguna secara langsung mengacu pada identitas generasi ini.A16B-1010-0200 adalah master board untuk varian pertama dari arsitektur digital ini generasi 11-A (Model A).

Spesifikasi Utama

9 inci atau 14 inci CRT Pilihan konfigurasi tampilan

A16B-1010-0200 mendukung dua pilihan tampilan CRT, ditentukan oleh kartu prosesor grafis yang dipasang:

9 inci CRT (monochrome):Tampilan standar untuk operasi CNC berbasis teks ¢ tampilan program, posisi sumbu, tabel parameter, dan pesan alarm.

CRT berwarna 14 inci:Tampilan warna yang lebih besar memungkinkan tampilan jalur alat grafis berwarna penuh dan antarmuka operator yang ditingkatkan. Digunakan ketika antarmuka operator warna yang lebih besar ditentukan oleh pembuat mesin.

Kartu prosesor grafis yang dipasang di slot grafis CNC menentukan jenis tampilan yang aktif.

Skenario Aplikasi

Penggantian papan induk pusat pengolahan seri 11-M:Pusat pengolahan FANUC 11-M gagal menginisialisasi tampilan kosong, tidak ada fungsi sumbu, tidak ada respons.Penggantian dengan konfigurasi modul asli (kartu sumbu), papan memori, prosesor grafis diinstal kembali) mengembalikan operasi penuh 11-M.

Renovasi pusat belokan seri 11-T:Sebuah pusat pemutar 11-T yang lebih tua direnovasi untuk layanan produksi berkelanjutan.

FAQ

T1: Apa perbedaan antara seri 11-A dan versi seri 11 di seri A16B-1010?

A16B-1010-0200 adalah master board generasi pertama (11-A) untuk CNC digital Seri 11.Varian Seri 11 berikutnya termasuk generasi 11-B dan 11-C dalam seri A16B-1010 terintegrasi pembaruan perangkat keras yang meningkatkan kinerja, memperluas kapasitas memori, dan menyempurnakan arsitektur kontrol sumbu.A16B-1010-0331) mewakili generasi berikutnya. A16B-1010-0200 adalah titik awal 11-A dari seri 11 keluarga CNC digital.

T2: Apakah antarmuka serat optik pada A16B-1010-0200 menggunakan protokol FSSB yang sama dengan sistem FANUC berikutnya?

Tidak, tidak. The fibre optic interface on the A16B-1010-0200 is for system data and graphics signal transmission between the master board and the display/graphics unit — it is a data communication link for display purposesHal ini berbeda dari FANUC kemudian FSSB (Fanuc Servo Serial Bus), yang servo servo drive servo servo servo servo servo servo servo servo servo servo.Serat optik dalam konteks Seri 11 melayani tujuan arsitektur yang berbeda.

T3: Apakah semua kartu memori dan sumbu dari instalasi asli A16B-1010-0200 digunakan kembali pada papan pengganti?

Ya. kartu poros pinggiran, kartu prosesor grafis, papan memori, dan modul terkait harus dihapus dari gagal master board dan dipasang kembali dalam penggantian A16B-1010-0200.Papan dan modul ini membawa konfigurasi sumbuTransfer ke papan pengganti mempertahankan konfigurasi sistem asli tanpa memerlukan rekonstruksi lengkap dari awal.

T4: Cadangan data apa yang diperlukan sebelum mengganti A16B-1010-0200?

Backup semua parameter CNC dan program bagian yang tersimpan sebelum menghapus master board.atau PC RS-232C yang terhubung tergantung pada opsi I/O mesin. Konfirmasi dari manual pemeliharaan seri 11 metode cadangan yang tersedia pada mesin tertentu sebelum memulai penggantian.
