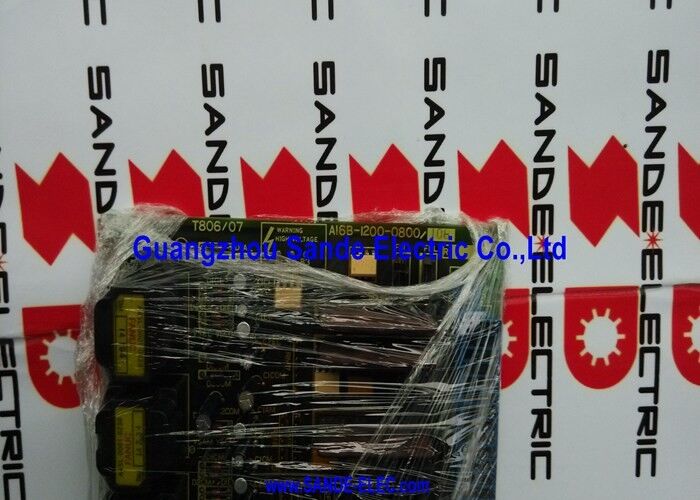

Papan pengemudi A16B-1200-0800 A16B-12OO-O8OO A16B12000800

A16B-1200-0800 | FANUC S-Series Twin Digital Servo Control PCB — Sumbu Ganda / PWM / A06B-6058 / 0-B / 0-C / Seri 15

Drive Servo Seri S — Generasi CNC yang Dilayani Board Ini

Amplifier servo AC seri FANUC S (seri A06B-6058) mewakili generasi kedua drive servo AC digital FANUC — dirilis bersamaan dengan sistem CNC digital pertama pada akhir 1980-an. Penggerak ini menggantikan generasi servo analog dan penguat servo sebelumnya, menghadirkan kontrol PWM digital ke sumbu peralatan mesin.

A16B-1200-0800 adalah kartu kendali teratas untuk drive seri S sumbu ganda. Itu berada di atas unit penggerak sebagai PCB paling atas — lapisan kecerdasan pemrosesan dan kontrol pada tahap daya di bawahnya. Ketika CNC mengirimkan perintah sumbu ke drive A06B-6058, A16B-1200-0800 menerimanya, memprosesnya, dan menghasilkan sinyal penggerak gerbang PWM yang memerintahkan transistor daya di bagian daya drive.

Spesifikasi Utama

PWM Digital — Bagaimana Dewan Memerintahkan Drive

Dalam kontrol servo PWM digital, A16B-1200-0800 menghitung arus motor yang diperlukan untuk setiap sumbu dari posisi dan kesalahan kecepatan antara posisi sumbu yang diperintahkan dan posisi sumbu sebenarnya. Ini menerjemahkan perintah saat ini ke dalam siklus kerja PWM — rasio waktu hidup dan waktu mati dalam siklus peralihan transistor — yang dijalankan oleh transistor daya penggerak pada frekuensi tinggi.

Hasilnya adalah arus motor yang nilai rata-ratanya mengikuti referensi yang diperintahkan. Semakin tinggi frekuensi switching PWM maka arus motor semakin lancar dan riak torsi pada porosnya semakin rendah. Pendekatan PWM digital ini menggantikan pendekatan referensi arus analog yang lebih lama, memberikan respons sumbu yang lebih konsisten di berbagai kondisi beban dan suhu.

Skenario Aplikasi

Alarm sumbu penggerak seri S:Pusat permesinan dengan penggerak sumbu ganda A06B-6058-H222 mengembangkan alarm servo sumbu ganda. Setelah memastikan bagian daya dan kabel motor masih utuh, kartu kendali A16B-1200-0800 diidentifikasi sebagai kesalahan. Pengaturan jumper dicatat dari papan yang rusak, dipasang pada papan pengganti, dan drive kembali ke layanan normal.

Pemeliharaan penggerak servo CNC 0-C:Sistem kontrol 0-C lama yang menjalankan drive seri S telah diganti dengan kartu kontrol A16B-1200-0800 selama perombakan drive servo yang direncanakan.

Pertanyaan Umum

Q1: Apa perbedaan antara papan seri A16B-1200-0800 dan papan seri A16B-1200 lainnya?

Seri A16B-1200 mencakup berbagai papan kontrol servo seri S di berbagai konfigurasi penggerak dan ukuran motor. Varian 0800 adalah kartu sumbu ganda untuk drive medium A06B-6058-H22x yang mencakup rentang motor 0S/0S hingga 20S/20S. Nomor suku cadang A16B-1200 lainnya melayani model penggerak seri S atau konfigurasi sumbu tunggal yang berbeda.

Q2: Dapatkah A16B-1200-0800 digunakan pada drive seri S selain A06B-6058-H22x?

A16B-1200-0800 dikonfirmasi untuk A06B-6058-H221 hingga H224 (drive kembar 6058). Varian A06B-6058 lainnya (peringkat saat ini atau versi sumbu tunggal berbeda) mungkin memerlukan varian kartu kendali yang berbeda. Selalu verifikasi model drive tertentu dari pelat nama drive dan referensi silang dengan daftar suku cadang drive sebelum memesan.

Q3: Apa yang terjadi jika jumper S1 dan S2 tidak disetel dengan benar?

Pengaturan jumper yang salah pada A16B-1200-0800 biasanya bermanifestasi sebagai: alarm servo segera saat drive diaktifkan; kecepatan sumbu salah atau perilaku kesalahan berikut; sumbu bergerak dengan kecepatan yang salah; atau menggerakkan alarm arus lebih dalam kondisi beban rendah. Selalu periksa konfigurasi jumper kartu pengganti dengan dokumentasi pemeliharaan drive dan pengaturan kartu asli sebelum memberi daya pada sistem.

Q4: Apakah A16B-1200-0800 kompatibel dengan sistem CNC FSSB (Fanuc Servo Serial Bus)?

Tidak. Drive S-series A06B-6058 menggunakan antarmuka serial yang lebih lama — bukan FSSB. FSSB diperkenalkan dengan seri Alpha dan Alpha-i pada CNC generasi i. A16B-1200-0800 kompatibel dengan sistem CNC yang menggunakan antarmuka bus servo seri S: kontrol CNC seri 0-B, 0-C, 15. Sistem CNC generasi i (16i, 18i, 21i) menggunakan FSSB dan memerlukan drive servo seri Alpha-i atau Beta-i.

Q5: Apakah penggantian A16B-1200-0800 memerlukan perubahan parameter servo CNC?

Parameter servo (penguatan sumbu, ID motor, tipe encoder) disimpan dalam memori parameter CNC. Mengganti A16B-1200-0800 tidak mengubah parameter ini. Namun, pengaturan jumper S1 dan S2 pada papan pengganti harus secara fisik sesuai dengan konfigurasi motor dan penggerak — ini adalah langkah konfigurasi perangkat keras, bukan perubahan parameter CNC. Setelah memasang jumper yang benar, konfirmasikan kesiapan servo pada kecepatan rendah sebelum produksi penuh.
