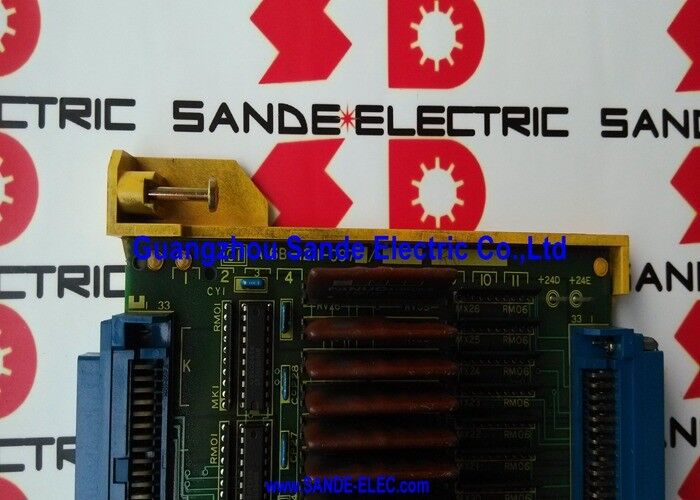

Papan sirkuit A16B-1211-0970 A16B-1211-O97O A16B12110970

A16B-1211-0970 | FANUC Seri 0-C Kontrol Nol E3 I/O PCB — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Zero Control E3 — Papan I/O Terlengkap

Rangkaian board I/O FANUC Seri 0-C (Zero C, atau F0C) menggunakan penunjukan E untuk mengidentifikasi tingkat kapasitas I/O yang berbeda dalam rentang A16B-1211-097x:

Penunjukan E3 — A16B-1211-0970 — adalah papan yang terisi penuh. Semua 104 saluran masukan dan 72 saluran keluaran telah terpasang dan aktif. Varian E2 dan E1 memiliki sirkuit yang semakin sedikit untuk peralatan mesin yang lebih sederhana yang memerlukan lebih sedikit titik I/O.

Untuk pusat permesinan dan pembubutan Seri 0-C dengan panel operator yang lengkap, pengubah pahat otomatis, sistem palet, dan sirkuit hidraulik, konfigurasi E3 menyediakan penghitungan I/O lengkap yang diperlukan tanpa kehabisan saluran.

Spesifikasi Utama

Integrasi Tangga PMC - Bagaimana Fungsi Papan E3

A16B-1211-0970 terhubung ke logika tangga PMC (Programmable Machine Controller) Seri 0-C CNC. Program tangga membaca 104 status masukan setiap siklus pemindaian dan menulis ke 72 keluaran.

Jembatan papan E3:

• Pengkabelan lapangan peralatan mesin (sakelar, sensor, aktuator)
• Bus internal PMC CNC

Ketika A16B-1211-0970 gagal, PMC kehilangan komunikasi dengan perangkat lapangan mesin. Urutan mesin terhenti — PMC tidak dapat mengonfirmasi bahwa interlock sudah jelas, tidak dapat memverifikasi penyelesaian penggantian pahat, dan tidak dapat memerintahkan aktuator mesin. CNC biasanya menghasilkan alarm tautan I/O khusus untuk rentang alamat papan E3.

Skenario Aplikasi

Kegagalan I/O pusat permesinan 0-MC:Pusat permesinan FANUC 0-MC mengembangkan alarm PMC acak yang memengaruhi fungsi pengubah pahat dan palet. Fungsi sumbu utama tetap normal. Papan A16B-1211-0970 E3 diidentifikasi sebagai sumber kesalahan. Penggantian memulihkan komunikasi I/O 104/72 penuh.

Pusat belok 0-TC dengan otomatisasi kompleks:Pusat belok 0-TC dengan pengumpan batang, pencekam hidraulik, dan tailstock menggunakan 90 dari 104 masukan yang tersedia dan 65 dari 72 keluaran. Kapasitas penuh papan E3 mengakomodasi beban sinyal ini dengan nyaman.

Pertanyaan Umum

Q1: Apa perbedaan antara E3 (A16B-1211-0970) dan E2 (A16B-1211-0971)?

E3 adalah papan yang terisi penuh dengan 104 DI / 72 DO. E2 (A16B-1211-0971) memiliki sirkuit I/O yang lebih sedikit — pelengkap DI/DO yang lebih kecil untuk peralatan mesin yang lebih sederhana. E3 dan E2 melayani slot fisik yang sama di CNC Seri 0-C tetapi tidak dapat dipertukarkan tanpa mempengaruhi ketersediaan alamat I/O. Jika program PMC mesin mengalamatkan input atau output dalam rentang 73–104 DI atau 57–72 DO, sinyal tersebut tidak ada pada pengganti E2.

Q2: Apakah penggantian A16B-1211-0970 memerlukan perubahan program PMC?

Tidak. Program PMC menggunakan alamat I/O, bukan identitas papan perangkat keras. Mengganti A16B-1211-0970 dengan papan E3 yang identik pada konfigurasi alamat yang sama akan memulihkan komunikasi I/O PMC penuh tanpa modifikasi program PMC apa pun. Program tangga yang ada terus menangani titik I/O 104/72 yang sama di papan baru.

Q3: Apakah rangkaian keluaran papan E3 berjenis transistor atau relai?

Papan seri 0-CI/O menggunakan rangkaian keluaran transistor (tipe sink) — bukan kontak relai mekanis. Keluaran transistor tidak memiliki bagian bergerak yang aus dan dapat beralih pada laju siklus yang lebih tinggi dibandingkan relai. Mereka cocok untuk mengendalikan koil relai, lampu indikator, dan koil katup solenoid — tetapi memerlukan kontak relai eksternal untuk mengalihkan beban tegangan listrik. Verifikasi jenis keluaran dan persyaratan beban dari dokumentasi kelistrikan mesin sebelum menyambungkan beban keluaran apa pun.

Q4: Berapa rentang kode alarm PMC yang mengarah ke A16B-1211-0970?

Alarm I/O yang dihasilkan ketika papan E3 gagal biasanya menyertakan kode alarm PMC yang terkait dengan rentang alamat komunikasi tautan I/O yang ditetapkan ke papan. Kode alarm khusus didokumentasikan dalam manual pemeliharaan PMC Seri 0-C FANUC dan manual koneksi perangkat keras. Alarm yang menunjuk ke blok alamat I/O spesifik yang ditetapkan ke set konektor papan E3 (M186, M196, M201, M218, M220) dalam konfigurasi I/O CNC mempersempit kesalahan pada papan ini.
