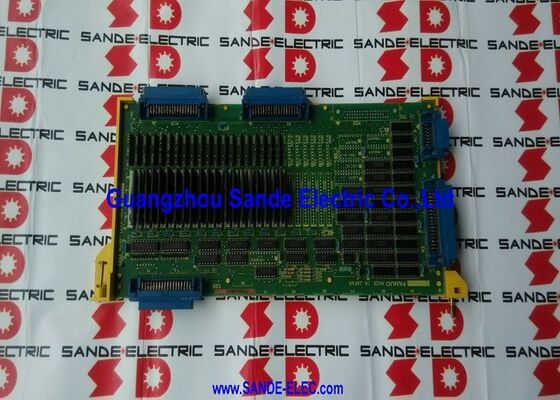

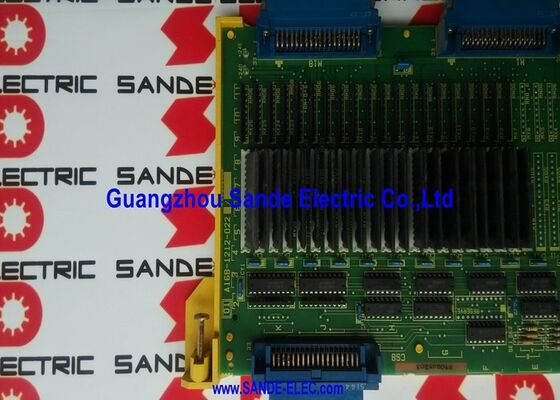

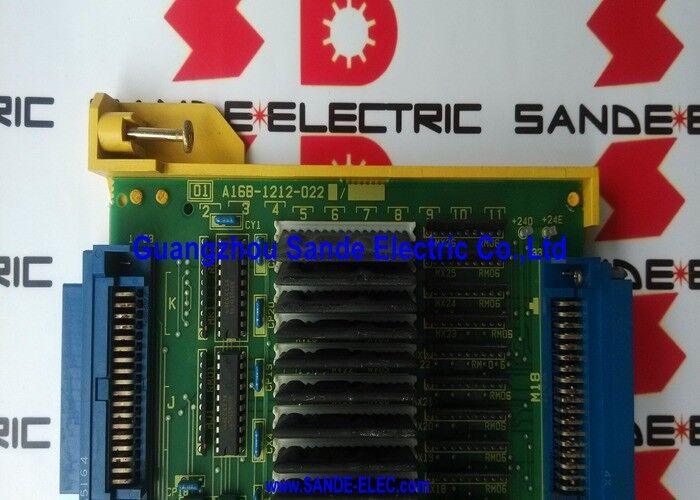

A16B-1212-0220 | Papan I/O Seri FANUC 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Tidak Dipasang di Permukaan / Terisi Penuh

104 Input dan 72 Output — Kontrol Mesin dalam Skala Besar

Jumlah sinyal A16B-1212-0220 mencerminkan kebutuhan peralatan mesin CNC yang lengkap. Hitung sinyal yang diperlukan pada pusat permesinan pada umumnya:

Input ke CNC (104 tersedia):Sakelar batas overtravel sumbu (6–12), probe panjang pahat, sensor level cairan pendingin, sakelar tekanan hidraulik, pintu terbuka/tertutup, penjepit palet, sensor posisi magasin pahat, deteksi kerusakan pahat, ketinggian oli spindel, sensor matras pengaman, konfirmasi pelepasan rem sumbu, tombol start/penahan pengumpanan, tahapan sakelar pengesampingan laju gerak makan, tahapan sakelar pengesampingan kecepatan spindel, kontak sakelar pemilih mode, sinyal penyelesaian fungsi bantu — daftar di seluruh alat berat yang rumit dengan mudah mencapai 80–100+ masukan.

Output dari CNC (tersedia 72):Relai pompa pendingin, cairan pendingin bertekanan tinggi, start sistem hidraulik, pelepasan rem sumbu, kunci pintu, kontak arah start spindel, maju/tarik magasin alat, klem/lepas klem palet, lampu indikator ON/OFF cairan pendingin, indikator alarm, lampu aktif siklus, indikator kerja spindel, indikator penahan umpan, sinyal akhir program, output relai kode-M tambahan — 60–70 output pada mesin yang rumit sangatlah mudah.

Kapasitas 104/72 C7 mencakup keseluruhan peralatan mesin CNC yang kompleks tanpa memerlukan papan I/O kedua.

Spesifikasi Utama

C7 — Konfigurasi yang Ditentukan Sepenuhnya

Dalam rangkaian papan Seri 0-CI/O, terdapat tiga varian dalam rangkaian A16B-1212-022x:

C7 (A16B-1212-0220) adalah varian yang terisi penuh — papan I/O lengkap dengan semua sirkuit input dan output terpasang. C6 dan C5 adalah versi yang semakin diperkecil untuk peralatan mesin yang lebih sederhana yang memerlukan lebih sedikit titik I/O.

Mengganti C7 dengan C6 atau C5 akan mengakibatkan hilangnya alamat I/O di tangga PMC — sinyal yang diharapkan dapat ditemukan oleh program tangga tidak akan ada di papan yang lebih kecil, sehingga menyebabkan alarm PMC atau perilaku mesin yang salah. Selalu ganti C7 dengan C7.

Skenario Aplikasi

Kesalahan I/O pusat permesinan 0-MC:Pusat permesinan FANUC 0-MC mengembangkan kode alarm PMC acak. Beberapa input melaporkan status yang salah meskipun pengkabelan lapangan telah dikonfirmasi benar. Papan A16B-1212-0220 diidentifikasi melalui isolasi kesalahan sistematis. Penggantian mengembalikan operasi input dan output yang benar di seluruh titik 104/72.

Konfigurasi I/O mesin bubut menara kembar 0-TC:Mesin bubut 0-TC menara kembar dengan dua menara dan saling terkait menggunakan kapasitas penuh 104/72 I/O dari A16B-1212-0220 untuk mengelola semua sakelar posisi menara, sirkuit hidraulik, dan sensor sebagian dari satu papan.

Pertanyaan Umum

Q1: Dapatkah A16B-1212-0220 (C7) diuji secara terpisah di luar CNC?

DNC Electronics membangun rig pengujian papan I/O khusus untuk papan Seri 0-CI/O, termasuk A16B-1212-0220. Hal ini menegaskan bahwa pengujian terisolasi pada papan I/O 104/72 secara teknis memungkinkan. Untuk pengujian internal, dewan memerlukan catu daya yang sesuai, sinyal alamat I/O, dan kabel stimulus pengujian — perlengkapan pengujian lengkap biasanya tidak tersedia di bengkel mesin standar. Layanan pertukaran dari pemasok spesialis adalah alternatif praktis.

Q2: Sinyal apa yang terhubung ke terminal keluaran A16B-1212-0220?

Keluaran digital papan menggerakkan perangkat mesin melalui kontak relai atau keluaran transistor. Sambungan yang umum meliputi: starter motor pompa pendingin, kumparan katup solenoid, rangkaian lampu indikator, solenoid kunci pintu, dan keluaran sinyal ke mesin bantu. Setiap rangkaian keluaran memiliki tegangan maksimum dan peringkat arus yang ditentukan dalam manual perangkat keras Seri 0-C. Melebihi peringkat keluaran menyebabkan kegagalan transistor atau relai pada papan — selalu verifikasi spesifikasi beban sebelum menghubungkan perangkat eksternal.

Q3: Apa perbedaan aplikasi antara 0-MC dan 0-TC ketika keduanya menggunakan A16B-1212-0220?

Baik 0-MC (pusat permesinan) maupun 0-TC (pusat pembubutan) menggunakan papan A16B-1212-0220 yang sama, namun program tangga PMC mereka menggunakan titik I/O 104/72 secara berbeda. Pada 0-MC, banyak input/output yang didedikasikan untuk penggantian pahat, penanganan palet, dan orientasi spindel. Pada 0-TC, alamat I/O yang sama mengontrol fungsi chucking, tailstock, dan bar feed. Perangkat keras papan identik — program PMC menentukan penetapan fungsional.

Q4: Apakah A16B-1212-0220 dapat diperbaiki?

DNC Electronics secara eksplisit menawarkan layanan pertukaran, perbaikan, dan pengujian untuk A16B-1212-0220, dengan mencatat bahwa mereka memiliki perlengkapan pengujian khusus untuk papan I/O seri 0. Perbaikan dapat dilakukan untuk board ini karena konstruksi non-permukaan membuat akses tingkat komponen mudah dilakukan oleh teknisi yang berkualifikasi. Mode kegagalan yang umum — transistor keluaran yang putus, optokopler masukan yang gagal, kegagalan komponen catu daya — dapat diperbaiki pada tingkat komponen.

Q5: Bagaimana alamat titik I/O A16B-1212-0220 ditentukan di PMC?

Penetapan alamat I/O untuk A16B-1212-0220 ditentukan oleh pengaturan parameter sistem CNC Seri 0-C — khususnya parameter konfigurasi I/O yang memetakan slot papan fisik ke alamat I/O PMC. Parameter ini menentukan alamat PMC mana yang sesuai dengan terminal input atau output fisik mana di papan. Setelah memasang papan pengganti, konfigurasi ulang alamat tidak diperlukan kecuali papan dipasang di slot fisik yang berbeda dari aslinya.
