ODM Siemens Penggantian PCB Papan Sirkuit A16B-1212-0220

FANUC A16B-1212-0220∙ Zero C Control C7 I/O PCB ∙ 104 Input / 72 Output / Non-Surface-Mount / FANUC 0-C, 0-D, 0-F Series

104 Input, 72 Output ️ Papan Zero C I/O yang Sempurna

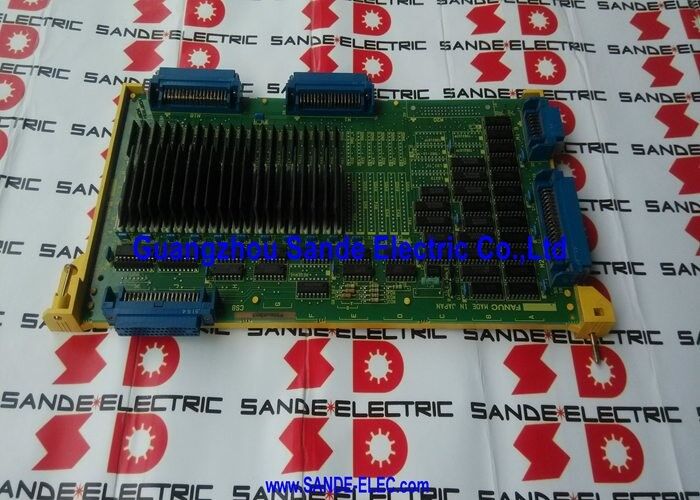

A16B-1212-0220 adalah C7 I / O board untuk FANUC Zero (0) seri CNC platform Series 0 yang berjalan lama yang mendorong generasi alat mesin CNC melalui tahun 1980-an dan 1990-an di C, D,dan varian model FC7 identifikasi konfigurasi I/O yang sepenuhnya ditentukan di ujung atas seri A16B-1212: 104 input digital dan 72 output digital.Ini adalah papan yang cocok dengan mesin dengan jumlah I / O tertinggi dalam arsitektur kontrol Zero C ¢ pusat pemesinan kompleks dengan ATC penuh, palet, dan fungsi tambahan I/O, dan mesin mesin dengan beberapa poros dan kontrol spindle.

Papan menangani antarmuka mesin setiap saklar, sensor, output relay, dan katup solenoid yang terhubung ke alat mesin yang kontrol logika tangga PMC CNC melewati PCB ini.Masukan membaca keadaan fisik mesin (pembatas batas, penguncian pintu, sinyal sensor, tombol operator). output mengontrol aktuator mesin (coil relay, katup solenoid, lampu indikator, pemicu ATC).

Konstruksi non-permukaan-mount komponen lubang melalui bukan SMD adalah karakteristik fisik yang membedakan dari papan seri C asli.Papan I/O FANUC sebelumnya tidak dipasang di permukaan, yang relevan ketika mempertimbangkan perbaikan: komponen lubang tembus lebih mudah diakses untuk perbaikan solder tangan daripada komponen SMD pitch halus.

Spesifikasi Utama

C7 dalam Zero C I/O Board Family

Seri A16B-1212 mencakup berbagai papan I/O untuk generasi kontrol FANUC Zero C, D, dan F. Setiap varian dalam seri berbeda dalam jumlah I/O dan konfigurasi:

C7 adalah varian standar jumlah I/O tertinggi dalam keluarga papan ini. Mesin dengan persyaratan I/O yang lebih sedikit menggunakan varian jumlah yang lebih rendah; C7 melayani mesin yang paling lengkap.

FAQ

T1: Varian FANUC Seri 0 mana yang menggunakan A16B-1212-0220?

Papan ini dirancang untuk kontrol FANUC Seri 0-C, 0-D, dan 0-F di berbagai jenis mesin: 0-MC (pusat mesin), 0-TC (pusat putar), 0-TTC (pusat putar menara kembar),0-MD (pengolahan dengan drive langsung)Ini juga mendukung OC, OD, dan OF spindle dan servo interface.

T2: Bagaimana kesalahan pada PCB I/O didiagnosis?

Kegagalan PCB I/O biasanya terjadi ketika input atau output tertentu tidak merespon ∙ sinyal switch tertentu tidak terdaftar di PMC,atau output tertentu gagal diaktifkan terlepas dari perintah PMCPengujian sistematis menggunakan tampilan diagnostik I/O CNC (PMC I/O monitor) mengidentifikasi titik I/O tertentu yang gagal.Jika kesalahan mempengaruhi blok besar input atau output daripada titik tunggal, papan itu sendiri adalah sumber kesalahan yang lebih mungkin daripada kabel lapangan.

T3: Apakah A16B-1212-0220 dapat diperbaiki, atau apakah perlu diganti sepenuhnya?

Konstruksi melalui-lubang (non-permukaan-mount) membuat perbaikan tingkat papan lebih mudah diakses daripada papan SMD.dan IC optocoupler pada saluran inputLayanan perbaikan papan I/O seri FANUC Zero yang khusus dapat mengidentifikasi dan mengganti komponen yang rusak dan memverifikasi jumlah saluran I/O 104/72 penuh yang sedang diuji.

T4: Apakah mengganti A16B-1212-0220 membutuhkan pemrograman ulang PMC?

Program tangga PMC disimpan di memori utama CNC, bukan pada papan I/O. Mengganti papan I/O tidak mengubah program PMC. Setelah diganti,Memverifikasi bahwa semua alamat I/O berfungsi dengan benar dengan menguji setiap input dan output terhadap monitor PMCPemetaan I/O didefinisikan oleh perangkat lunak PMC dan posisi fisik papan di rak.

Q5: Dari mana sumbernya A16B-1212-0220?

Melalui pasar suku cadang papan I/O seri FANUC Zero FANUC Series 0 dealer spesialis CNC, layanan perbaikan papan, dan pemasok surplus yang diuji.Layanan perbaikan dan pertukaran tersedia secara luas untuk generasi ini papan I / O FANUC. Konfirmasi A16B-1212-0220 dari label papan yang dipasang. Papan terkait dalam seri A16B-1212 memiliki jumlah I/O yang berbeda dan tidak dapat ditukar.
