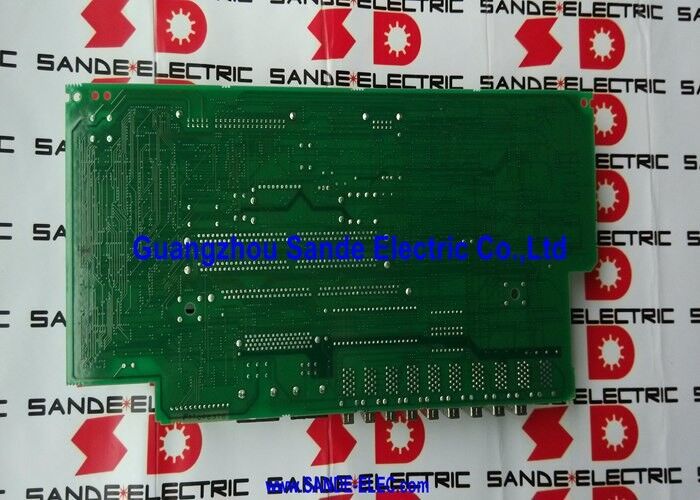

FANUC CONTROL BORD A16B-2202-0432 A16B-22O2-O432 A16B22020432

A16B-2202-0432 | FANUC Alpha SPM Control PCB — Kartu Teratas untuk Seri A06B-6088 / SPM-15 hingga SPM-55 / 283–325VDC / Antarmuka Tipe 1

SPM — Modul Penggerak Spindel yang Dikendalikan Dewan Ini

FANUC Alpha SPM (Modul Daya Spindel) menggerakkan motor spindel utama peralatan mesin. Ia berada di kabinet penggerak di samping modul PSM dan servo, mengambil daya dari bus DC PSM dan mengubahnya menjadi keluaran AC berfrekuensi variabel dan bertegangan variabel untuk motor spindel.

Seri A06B-6088 mencakup berbagai peringkat SPM:

• SPM-15(A06B-6088-H215): menggerakkan motor spindel Alpha 12, AlphaP15, AlphaP18
• SPM-22(A06B-6088-H222): menggerakkan motor spindel Alpha aP30, Alpha 15
• SPM-26(A06B-6088-H226): menggerakkan motor spindel Alpha aP40, Alpha 26
• SPM-30(A06B-6088-H230): menggerakkan motor spindel Alpha 30, AlphaP40
• SPM-45(A06B-6088-H245): menggerakkan motor spindel berdaya tinggi pada 45kW
• SPM-55(A06B-6088-H255): kemampuan 55kW

A16B-2202-0432 adalahkontrol PCB (kartu atas)di dalam semua varian SPM ini. Satu papan melayani seluruh rentang SPM-15 hingga SPM-55.

Spesifikasi Utama

Antarmuka Tipe 1 — Umpan Balik Motor Spindel

Penunjukan "Tipe 1 (spesifikasi standar)" mengidentifikasi antarmuka umpan balik motor spindel yang digunakan SPM ini:

sensor M:Sensor posisi/kecepatan standar untuk motor spindel FANUC Alpha. Digunakan untuk umpan balik kecepatan dan posisi orientasi spindel.

sensor MZ:Varian sensor kecepatan/posisi nol yang digunakan dalam konfigurasi motor internal.

Pembuat kode posisi:Encoder posisi resolusi tinggi untuk aplikasi spindel sebagai sumbu C — pemotongan ulir, penyadapan kaku, fungsi spindel tersinkronisasi.

A16B-2202-0432 memproses semua jenis umpan balik ini. Sirkuit antarmuka umpan baliknya membaca sinyal sensor dan menggunakannya untuk algoritma kontrol kecepatan loop tertutup — memastikan spindel mencapai dan mempertahankan kecepatan yang diperintahkan secara tepat di bawah beban pemotongan yang bervariasi.

Skenario Aplikasi

Alarm spindel SPM pada pusat permesinan 18-MC:Modul spindel FANUC Alpha SPM-22 di pusat permesinan 18-MC mengembangkan alarm spindel persisten (kode alarm SP). PCB daya dasar dan papan driver diuji dengan benar. Kartu kendali A16B-2202-0432 diidentifikasi sebagai kesalahan. Penggantian papan mengembalikan pengoperasian spindel.

Kegagalan papan kontrol SPM-30 pada pusat belok 16-TC:Pusat belok dengan modul spindel SPM-30 berdaya tinggi kehilangan kontrol kecepatan spindel — spindel bekerja tetapi pada kecepatan yang salah tanpa merespons perintah program. Sirkuit loop kontrol kecepatan A16B-2202-0432 diidentifikasi sebagai kesalahan. Penggantian dengan nomor komponen yang sama akan mengembalikan pengaturan kecepatan terlepas dari peringkat daya SPM-30 yang lebih tinggi.

Pertanyaan Umum

Q1: Jika hanya A16B-2202-0432 yang gagal, dapatkah diganti tanpa mengganti seluruh modul SPM?

Ya. A16B-2202-0432 adalah kartu kendali atas — terpisah secara fisik dari PCB daya dasar dan papan driver di dalam rumah modul. Itu dapat dilepas dan diganti secara mandiri. Dengan modul yang dikeluarkan dari kabinet, A16B-2202-0432 dapat diakses dari bagian depan modul atau setelah melepas penutup modul, tergantung pada varian SPM.

Q2: Apakah penggantian A16B-2202-0432 mempengaruhi parameter spindel di CNC?

Parameter spindel (batas kecepatan, tingkat akselerasi, resolusi pembuat kode posisi, rasio roda gigi, jenis sensor) disimpan dalam memori parameter utama CNC — bukan di papan kontrol SPM. Setelah memasang A16B-2202-0432 pengganti, CNC berkomunikasi dengan modul menggunakan parameter spindel yang ada. Verifikasi keakuratan kecepatan spindel di seluruh rentang kecepatan penuh dan pastikan fungsi penyadapan atau orientasi kaku (jika digunakan) dengan benar sebelum kembali ke produksi penuh.

Q3: Apa perbedaan antara A16B-2202-0432 dan A16B-2203-0332, yang muncul di sampingnya dalam modul SPM?

Kedua papan ditemukan di dalam modul SPM seri A06B-6088. A16B-2202-0432 adalah kartu kendali utama (kartu teratas yang menyediakan logika kontrol spindel utama). A16B-2203-0332 adalah papan sinyal tambahan yang menyediakan fungsi antarmuka tambahan atau kemampuan I/O yang diperluas dalam modul. Keduanya hadir dalam konfigurasi SPM dengan spesifikasi lebih tinggi. Jika keduanya perlu diganti, pesanlah keduanya — keduanya mempunyai fungsi yang berbeda dan yang satu tidak dapat menggantikan yang lain.

Q4: Kode alarm spindel apa yang menunjukkan A16B-2202-0432 telah gagal?

Alarm FANUC Alpha SPM ditampilkan pada LED modul:

• SP alarm 24 (alarm IPM):Sering kali berkaitan dengan kesalahan penggerak gerbang atau perangkat daya — tetapi jika papan penggerak gerbang (A20B-2902-0390) masih utuh, A16B-2202-0432 mungkin menghasilkan perintah peralihan yang salah
• SP alarm 07 (kesalahan sinyal umpan balik kecepatan):Menunjuk ke sirkuit pemrosesan umpan balik pada A16B-2202-0432
• SP alarm 29/30/41 (kesalahan kecepatan):Kesalahan loop kontrol kecepatan yang dapat berasal dari perangkat keras algoritma kontrol A16B-2202-0432 Kecualikan kesalahan motor, kabel, dan sensor sebelum menyimpulkan bahwa kartu kontrol telah gagal.

Q5: Apa yang membuat seri A06B-6088 "Tipe 1" berbeda dengan modul SPM "Tipe 2"?

Penunjukan "tipe" mengacu pada standar umpan balik sensor motor spindel. Tipe 1 menggunakan sensor FANUC M standar atau umpan balik pembuat kode posisi. Tipe 2 (juga disebut spindel "Seri 2") adalah sistem spindel generasi selanjutnya dengan tipe sensor yang ditingkatkan dan spesifikasi kartu kendali yang diperbarui. A16B-2202-0432 adalah kartu kendali Tipe 1 — tidak kompatibel dengan konfigurasi sensor motor spindel Tipe 2. Konfirmasikan jenis modul spindel dari pelat namanya sebelum memesan.
