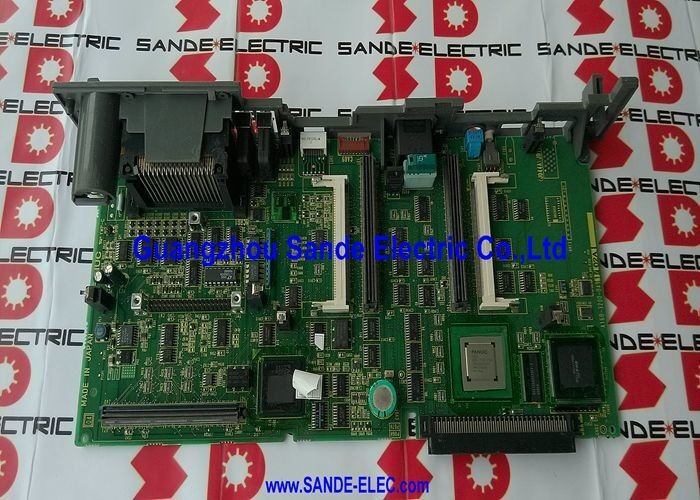

Papan Utama Fanuc A16B-3200-0491 A16B-32OO-O491 A16B32000491

A16B-3200-0491 ∙ FANUC Series 0i-B Main CPU Board ∙ PMC-SB7 / Hingga 6 Axis / 0i-TB dan 0i-MB / SMD Modular Memory

Serial 0i-B

FANUC Series 0i telah berkembang melalui beberapa generasi perangkat keras: 0i-A, 0i-B, 0i-C, 0i-D, dan 0i-F.A16B-3200-0491 adalah papan CPU utama untuk generasi 0i-B "yang kedua dari Fanuc Series 0i controller" (DNC Electronics).

Platform 0i-B membawa kemajuan kemampuan yang signifikan dibandingkan dengan 0i-A:

• PMC-SB7 menggantikan PMC-SB2 dari generasi 0i-A. ̇ lebih banyak langkah tangga, lebih banyak register data dan siklus pelaksanaan PMC yang lebih cepat.
• Kemampuan 6 sumbu mendukung konfigurasi mesin yang lebih kompleks
• Arsitektur memori SMD modular memungkinkan fleksibilitas konfigurasi untuk persyaratan mesin yang berbeda

0i-B digunakan secara luas di pusat pemotong (0i-TB) dan pusat pemesinan (0i-MB) di seluruh dunia.

Spesifikasi Utama

PMC-SB7 The Sequence Controller untuk 0i-B

PMC-SB7 adalah model pengontrol mesin yang dapat diprogram yang terintegrasi ke dalam platform 0i-B. Dalam arsitektur CNC FANUC,PMC menjalankan logika urutan mesin ?? program tangga yang mengatur semua fungsi mesin non-pemotong: kontrol pendingin, hidraulik, alat ganti, kunci pintu, dan tanggapan panel operator.

Penunjukan "SB7" mengidentifikasi tingkat kemampuan PMC:

• Tahap program:PMC-SB7 menyediakan lebih banyak langkah tangga daripada PMC-SB2 yang lebih tua, mengakomodasi urutan mesin yang lebih kompleks tanpa batasan ukuran program.
• Kapasitas dataLebih banyak D (data) dan K (menjaga relay) register untuk logika urutan yang kompleks.
• kapasitas I/O:Peningkatan alamat titik I/O untuk menangani mesin dengan jumlah titik I/O yang lebih besar.

Integrasi PMC-SB7 secara langsung pada papan utama A16B-3200-0491 menyederhanakan arsitektur perangkat keras CNC. Tidak diperlukan papan PMC terpisah.

Skenario Aplikasi

0i-TB kegagalan papan utama CNC:Sebuah pusat pemutar FANUC 0i-TB kehilangan kegagalan boot CNC, alarm sistem persisten. A16B-3200-0491 diidentifikasi sebagai kesalahan. Modul memori ditransfer ke papan pengganti.Bot CNC dengan perangkat lunak dan program PMC yang ada di mesin.

0i-MB penggantian papan utama pusat pemesinan:Sebuah pusat pemesinan 3 sumbu 0i-MB membutuhkan penggantian papan utama. kemampuan 6 sumbu A16B-3200-0491 memberikan ruang kepala untuk aplikasi 3 sumbu ini.

FAQ

T1: Apa perbedaan antara A16B-3200-0491 (0i-B) dan 0i-C atau 0i-D main board?

Setiap generasi 0i menggunakan arsitektur papan utama yang berbeda. 0i-B (A16B-3200-0491) menjalankan PMC-SB7 dan menggunakan papan seri A16B-3200. 0i-C menggunakan papan seri A20B-8100.0i-D menggunakan papan seri A20B-8200. Ini adalah generasi perangkat keras yang berbeda board tidak dapat ditukarkan antara generasi.

T2: Dapatkah A16B-3200-0491 dikirimkan dengan atau tanpa modul SMD?

DNC Electronics mengkonfirmasi bahwa papan tersebut "tidak dilengkapi dengan modul SMD, karena mereka membuat versi generik papan khusus untuk alat mesin CNC." Ini berarti modul memori SMD yang benar (dari, DRAM, SRAM) khusus untuk konfigurasi mesin yang dipasang harus ditransfer dari papan asli atau diperoleh dan dikonfigurasi secara terpisah.Konfirmasi spesifikasi modul yang diperlukan dari dokumentasi perangkat keras mesin.

T3: Berapa jumlah sumbu maksimum yang didukung oleh A16B-3200-0491?

MRO Electric dan DNC Electronics keduanya mengkonfirmasi hingga 6 sumbu untuk A16B-3200-0491.Standar 0i-TB (pusat belokan) menggunakan 2 ∼ 4 sumbu; standar 0i-MB (pusat pengolahan) menggunakan 3x4 sumbu. kemampuan 6 sumbu memberikan ruang untuk konfigurasi yang lebih kompleks.

T4: Apakah penggantian A16B-3200-0491 memerlukan cadangan program PMC?

Program tangga PMC berada di modul memori SRAM jika modul SRAM ditransfer ke papan pengganti, program PMC dipertahankan.selalu melakukan cadangan lengkap dari semua data SRAM (parameterJika modul SRAM juga rusak, program pemulihan dari cadangan diperlukan.

T5: Jaminan apa yang tersedia untuk A16B-3200-0491?

Beberapa pemasok mengkonfirmasi cakupan garansi: MRO Electric (garansi 1 tahun, per data pengguna), CNC Tools LLC (garansi 12 bulan, 100% diuji).Papan ini aktif dipasok dan dilayani meskipun generasi 0i-B matangLayanan perbaikan juga tersedia melalui penyedia layanan khusus FANUC.
