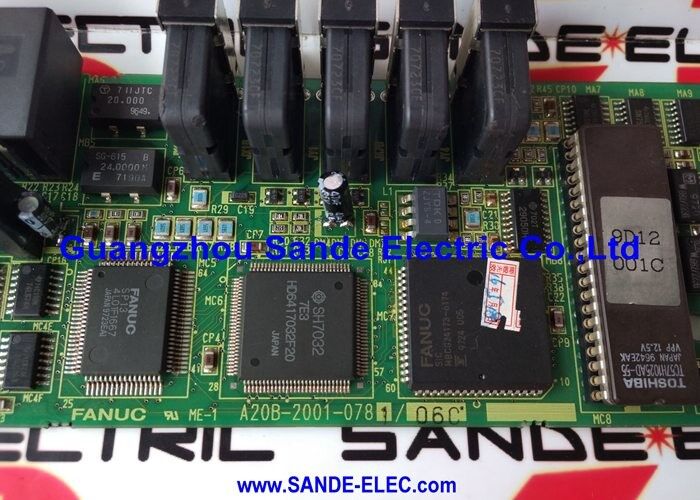

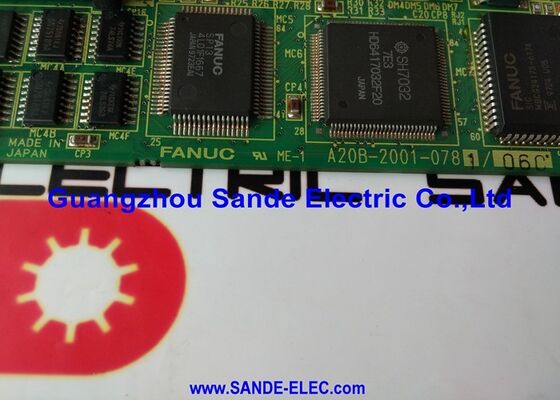

Papan Kontrol A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781∙ FANUC Servo Drive Control PCB 24VDC / 1A / Kelas II / 500V Isolasi / Konformal Coated / Multi-Layer

Spesifikasi PCB  Gambaran Umum Teknik

A20B-2001-0781 adalah PCB kontrol yang didefinisikan oleh seperangkat spesifikasi listrik dan fisik yang tepat.Setiap parameter mencerminkan pilihan desain yang disengaja untuk perannya dalam operasi servo drive FANUC CNC:

Tegangan operasi 24VDC:Rel 24V adalah sumber logika dan antarmuka standar untuk papan kontrol CNC FANUC. Separating the 24V logic supply from the high-voltage DC bus (283–325V) that powers the servo motor output stage ensures the control electronics remain powered even when the main bus is off — allowing controlled shutdown sequencing and diagnostic communication to continue after motor power is removed.

Kelas II perlindungan (isolasi ganda):Kelas II berarti papan dibangun dengan isolasi yang diperkuat atau ganda, tidak memerlukan koneksi bumi pelindung.Ini adalah standar untuk papan kontrol tegangan rendah di mana pengantar sirkuit kontrol tidak diperlukan untuk keselamatan. Tegangan isolasi 500V dinilai mengkonfirmasi papan dapat menahan ekskursi tegangan kesalahan secara signifikan di atas tingkat operasi 24V.

Lapisan sesuai:Permukaan PCB dilindungi oleh lapisan konformal sebuah film polimer tipis (biasanya akrilik atau poliuretan) yang diterapkan di atas papan yang dirakit.Lapisan konformal melindungi dari kelembaban, debu logam konduktif dari lingkungan mesin alat, dan uap pendingin yang dapat memasuki kabinet drive meskipun disegel.

Spesifikasi Utama

Konstruksi FR4 Berlapis Berbagai

A20B-2001-0781 menggunakan substrat FR4 (fiberglass epoxy) dalam konstruksi multi-layer:

FR4:Standar untuk PCB kontrol industri. FR4 memberikan stabilitas dimensi yang diperlukan di seluruh siklus suhu operasi CNC,sifat dielektrik yang tepat untuk integritas sinyal antara lapisan, dan kekuatan mekanik untuk menahan lentur di bawah kekuatan penjepit dari sisi konektor sisi sisi.

Multi-lapisan:Pelan sinyal, daya, dan tanah didistribusikan melalui beberapa lapisan internal PCB.mengurangi emisi yang dipancarkan dan meningkatkan kekebalan terhadap gangguan eksternal, keduanya penting dalam lingkungan yang bising secara listrik dari kabinet penggerak CNC.

1.6mm:Ketebalan PCB industri standar, cocok dengan slot konektor tepi standar tanpa modifikasi.

Skenario Aplikasi

Penggantian papan kontrol servo drive:Servo drive FANUC CNC mengembangkan kesalahan kontrol yang ditelusuri ke papan A20B-2001-0781.Mengganti papan ini mengembalikan fungsi kontrol drive sementara meninggalkan tingkat daya tinggi perangkat keras utuh.

Pembaruan kabin drive:Selama renovasi yang direncanakan dari sistem servo drive FANUC, A20B-2001-0781 diganti sebagai bagian dari program pembaruan PCB, mengatur kembali umur kerja papan kontrol.

FAQ

P1: Apa artinya perlindungan Kelas II untuk A20B-2001-0781, dan mengapa itu penting?

Kelas II (isolasi ganda) berarti papan dirancang sedemikian rupa sehingga kegagalan isolasi pada titik tunggal tidak dapat menyebabkan tegangan berbahaya mencapai pengguna atau kandang yang di bumi.Hal ini dicapai melalui isolasi diperkuat antara sirkuit utama dan bagian konduktif yang dapat diaksesUntuk papan kontrol 24VDC dalam kabinet CNC, Kelas II mengkonfirmasi bahwa papan memenuhi persyaratan keamanan dari desain isolasi tanpa memerlukan koneksi bumi dari papan itu sendiri.

T2: Apa itu lapisan konformal dan bagaimana melindungi A20B-2001-0781?

Lapisan konformal adalah film pelindung yang tipis dan terisolasi listrik yang diterapkan pada permukaan PCB yang dirakit.Pemanas timbalUntuk aplikasi penggerak CNC, ia memberikan perlindungan terhadap: kelembaban (mencegah film kelembaban pada permukaan PCB antara konduktor), debu logam (umum di lingkungan mesin),Lapisan ini mencegah arus kebocoran permukaan yang dapat menyebabkan kesalahan logika atau kerusakan komponen.

T3: Apakah rating isolasi 500V berarti papan ini beroperasi pada 500V?

Tidak. 500V adalah tegangan isolasi nominal tegangan uji maksimum isolasi papan dapat menahan antara konduktor tanpa kerusakan. papan beroperasi pada 24VDC.Nomor isolasi 500V memberikan margin keamanan lebih dari 20 kali di atas tegangan operasi, memastikan isolasi tetap efektif bahkan selama transisi tegangan atau kondisi kesalahan dalam sirkuit drive sekitarnya.

T4: Mengapa papan kontrol 24VDC, 1A membutuhkan rating isolasi 500V?

A20B-2001-0781 beroperasi di dalam kabinet servo drive di mana tegangan bus DC utama adalah 283 ¢ 325VDC. Meskipun papan itu sendiri beroperasi pada 24V, kedekatannya dengan konduktor bus tegangan tinggi,sambungan kabel, dan komponen tegangan tinggi lainnya berarti isolasi harus menahan tegangan penuh kabinet jika terjadi busur, pelacakan, atau komponen kegagalan di dekatnya.Rating 500V memastikan isolasi papan mempertahankan integritas di lingkungan ini.

T5: Apa gejala kegagalan khas yang menunjukkan bahwa A20B-2001-0781 perlu diganti?

Kerusakan papan kontrol servo drive biasanya muncul sebagai: drive gagal mencapai keadaan siap meskipun pasokan listrik dan koneksi motor yang benar; servo alarm intermiten yang hilang pada reset tetapi berulang;kesalahan komunikasi antara drive dan CNCPengamatan fisik untuk kerusakan yang terlihat lapisan konformal retak, komponen yang berubah warnakontak konektor tepi yang rusak mendukung diagnosis sebelum penggantian.
