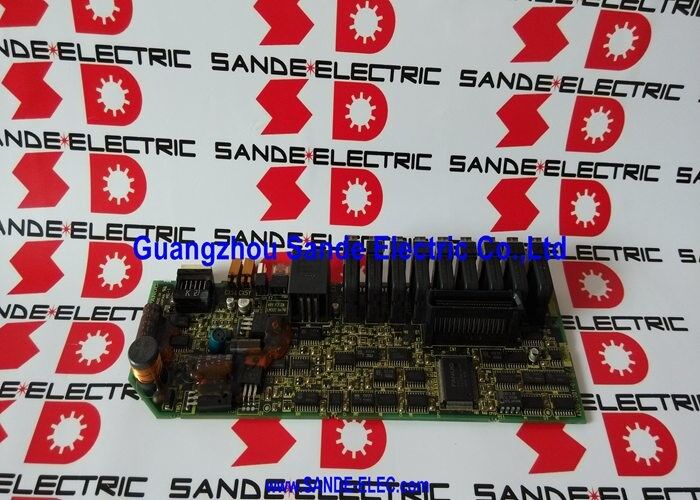

Papan kontrol servo A20B-2001-0933 A2OB-2OO1-O933 A20B20010933

A20B-2001-0933 FANUC Alpha SVM2-40L/40L Servo Control PCB Type A Interface / A06B-6079-H209 / 2-Axis 40A / Wiring Board A16B-2203-0595

SVM2-40L/40L ¢ Modul Penggerak Dua Poros Listrik Tinggi

SVM2-40L/40L (A06B-6079-H209) adalah modul servo amplifier dua sumbu dengan nilai 40A terus menerus per sumbu.ini mewakili ujung arus tinggi dari jalur:

Varian arus rendah (SVM2-12/12, SVM2-20/20) melayani servo motor yang lebih kecil di pusat pemesinan kompak dan alat mesin tugas ringan.

Aksi pusat pemesinan besar:sumbu X dan Y berat dengan massa tabel yang substansial, di mana beban dinamis yang tinggi selama akselerasi dan decelerasi menuntut output arus tinggi yang berkelanjutan.

Mesin penukar palet besar dan meja putar:Poros yang menggerakkan massa yang signifikan dengan kecepatan input yang tinggi yang membutuhkan arus motor yang lebih banyak untuk profil gerak yang sama daripada poros yang lebih ringan.

Mesin penggiling:Penggilingan presisi pada kecepatan sedang tetapi dengan kekuatan pemotongan yang konsisten, yang berkelanjutan selama produksi panjang, menuntut output servo arus tinggi yang dapat diandalkan.

A20B-2001-0933 adalah PCB kontrol di dalam modul ini menyediakan logika kontrol saat ini, pengolahan umpan balik encoder, komunikasi bus Tipe A,dan manajemen sirkuit perlindungan untuk kedua sumbu 40A secara bersamaan.

Spesifikasi Utama

Pengendalian PCB dan Papan Pengkabelan

Modul SVM2-40L/40L berisi dua PCB utama:

A20B-2001-0933 (PCB kontrol):Lapisan cerdas, menerima perintah sumbu servo dari CNC melalui bus Tipe A, menjalankan loop kontrol arus real-time untuk kedua sumbu, membaca umpan balik encoder,memproses sinyal kesalahan dari tahap daya, dan menghasilkan sinyal drive gerbang untuk mengontrol perangkat switch IGBT.

A16B-2203-0595 (papan kabel):Lapisan konektor fisik. Ini menyediakan koneksi terminal untuk input bus DC, kabel output motor tiga fase untuk kedua poros, dan konektor sinyal encoder.Papan kabel membawa koneksi arus tinggi; A20B-2001-0933 membawa logika kontrol.

Papan kabel A16B-2203-0595 menggantikan versi sebelumnya, A16B-2202-0775. Kedua papan kabel kompatibel dengan PCB kontrol A20B-2001-0933.papan kabel tetap di modul kecuali juga rusak.

A20B-2001-0933 vs A20B-2001-0931

A20B-2001-0931 adalah PCB kontrol untuk modul SVM2 arus rendah (SVM2-12/12 hingga SVM2-30/30).

Pada 40A per sumbu dibandingkan 12A atau 20A, papan kontrol harus:

• Antarmuka dengan sirkuit drive gerbang IGBT yang lebih mampu untuk beralih perangkat daya arus tinggi
• Mengolah sinyal umpan balik arus dari sensor arus berkapasitas tinggi
• Mengelola ambang perlindungan yang sesuai untuk operasi 40A

Perbedaan ini membuat A20B-2001-0933 khusus untuk modul 40L/40L A20B-2001-0931 dan A20B-2001-0933 tidak dapat ditukar antara modul masing-masing.

Skenario Aplikasi

SVM2-40L/40L kesalahan papan kontrol:Modul servo dua sumbu sistem penggerak FANUC Alpha (A06B-6079-H209) mengembangkan servo alarm pada kedua sumbu secara bersamaan.PCB kontrol A20B-2001-0933 diidentifikasi sebagai kesalahanPenggantian mengembalikan kedua saluran servo sumbu 40A.

Pemeliharaan penggerak sumbu arus tinggi:Selama perombakan yang dijadwalkan dari servo drive cabinet pusat mesin besar,A20B-2001-0933 diganti pada modul poros beban tinggi sebagai bagian dari pembaruan PCB proaktif untuk mencegah kegagalan papan kontrol terkait usia.

FAQ

T1: Apa antarmuka Tipe A yang digunakan oleh papan ini?

Tipe A adalah protokol komunikasi servo serial FANUC untuk generasi drive seri Alpha.mengirimkan perintah posisi dan mengembalikan umpan balik encoder melalui link serial digital. Tipe A lebih awal dari antarmuka FSSB serat optik yang digunakan dalam seri Alpha-i. A20B-2001-0933 adalah varian antarmuka Tipe A yang tidak kompatibel dengan modul FSSB (seri A06B-6096).

T2: Apa arti "40L" dalam sebutan SVM2-40L/40L?

Dalam konvensi penamaan SVM2 FANUC, akhiran peringkat arus menunjukkan kapasitas arus terus menerus (C) dan puncak (P). "40L" indicates this channel is rated at 40A in limited-duty operation — a specific duty cycle and thermal rating that defines how long 40A can be sustained without exceeding the module's thermal limitsHal ini dibedakan dari, misalnya, "40" (40A terus menerus) atau "40HV" (varian tegangan tinggi).Periksa FANUC Alpha Series Maintenance Manual untuk definisi siklus kerja yang tepat yang berlaku untuk konfigurasi SVM2-40L/40L.

T3: Dapatkah A20B-2001-0933 digunakan dengan modul SVM2 antarmuka FSSB (serangkaian A06B-6096)?

No. A20B-2001-0933 mengimplementasikan antarmuka bus servo serial Tipe A. Modul SVM2 antarmuka FSSB (seri A06B-6096) menggunakan protokol komunikasi yang berbeda dan pengaturan konektor yang berbeda.Kedua generasi drive ini tidak kompatibel dengan PCB. Konfirmasi tipe antarmuka modul yang dipasang dari nama pelat sebelum memesan penggantian papan kontrol.

T4: Apakah mengganti A20B-2001-0933 membutuhkan perubahan parameter servo?

No. Parameter poros servo, kode motor ID, jenis encoder, batas arus, keuntungan servo loop, disimpan dalam memori parameter utama CNC.Mengganti A20B-2001-0933 tidak mempengaruhi parameter iniSetelah memasang pengganti dan menghidupkan sistem drive, CNC membangun kembali komunikasi dengan modul dan menerapkan parameter servo yang ada.Memverifikasi kesiapan servo dan menjalankan tes kecepatan rendah sebelum produksi penuh.

T5: Pemeriksaan visual apa yang berguna sebelum menyimpulkan bahwa A20B-2001-0933 gagal?

Sebelum mengganti papan kontrol, periksa secara visual: (1) permukaan papan untuk perubahan warna, komponen retak atau terbakar, atau sendi solder yang rusak di sekitar bagian output drive gerbang;(2) konektor tepi untuk rusak, kontak teroksidasi, atau cacat; (3) papan kabel untuk kerusakan terlihat yang bisa menyebabkan kesalahan papan kontrol sekunder;(4) konektor eksternal modul untuk tanda-tanda kerusakan busur dari kesalahan kabelJika tidak ada kerusakan fisik yang terlihat dan tanda kesalahan menunjuk ke elektronik kontrol, penggantian A20B-2001-0933 sesuai.
