A20B-2101-0022 | FANUC Beta iSVSP Dual-Axis 15kW Power PCB — Seri A06B-6134 / Servo Kembar + Drive Kombo Spindel 15kW / Kartu Pengkabelan

Beta iSVSP — Semuanya dalam Satu Kotak

Pada peralatan mesin CNC kecil — pusat pembubutan kompak, pusat permesinan kecil, mesin pelatihan — FANUC Beta iSVSP (βiSVSP) menyediakan penggerak servo dan spindel lengkap dalam satu unit. Hal ini menghilangkan kebutuhan akan PSM (modul catu daya), SVM (modul servo), dan SPM (modul spindel) yang terpisah — iSVSP mengintegrasikan ketiga fungsi tersebut:

Catu daya terintegrasi:Memperbaiki sumber listrik AC langsung di dalam unit — tidak memerlukan PSM eksternal. Unit ini mengubah AC yang masuk ke bus DC yang diperlukan untuk daya servo dan spindel.

Kontrol sumbu servo:Mengontrol motor servo pada sumbu umpan mesin — biasanya X dan Z pada mesin bubut CNC.

Kontrol spindel:Menggerakan motor spindel mesin — hingga 15kW pada varian sumbu ganda A06B-6134-H203 yang berisi A20B-2101-0022.

Integrasi ini menjadikan iSVSP ideal untuk peralatan mesin kecil di mana kabinet Alpha-i lengkap (PSM + SVM + SPM terpisah) tidak proporsional secara fisik dan ekonomi. Satu unit, satu sambungan kabinet, satu set kabel suplai AC.

Informasi Produk Utama

Power Board — Inti iSVSP Arus Tinggi

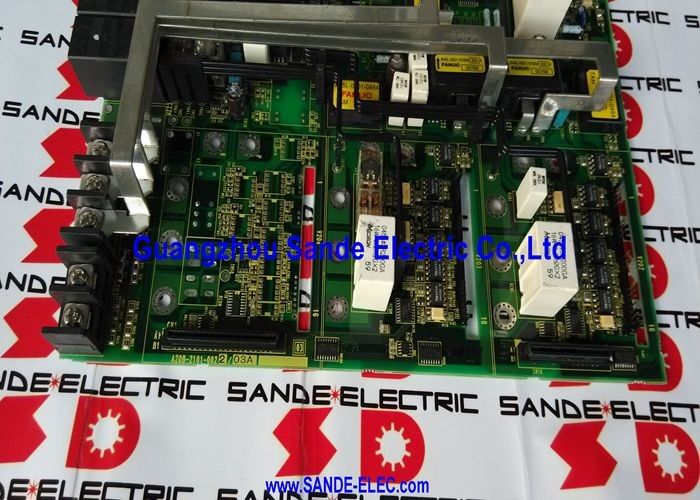

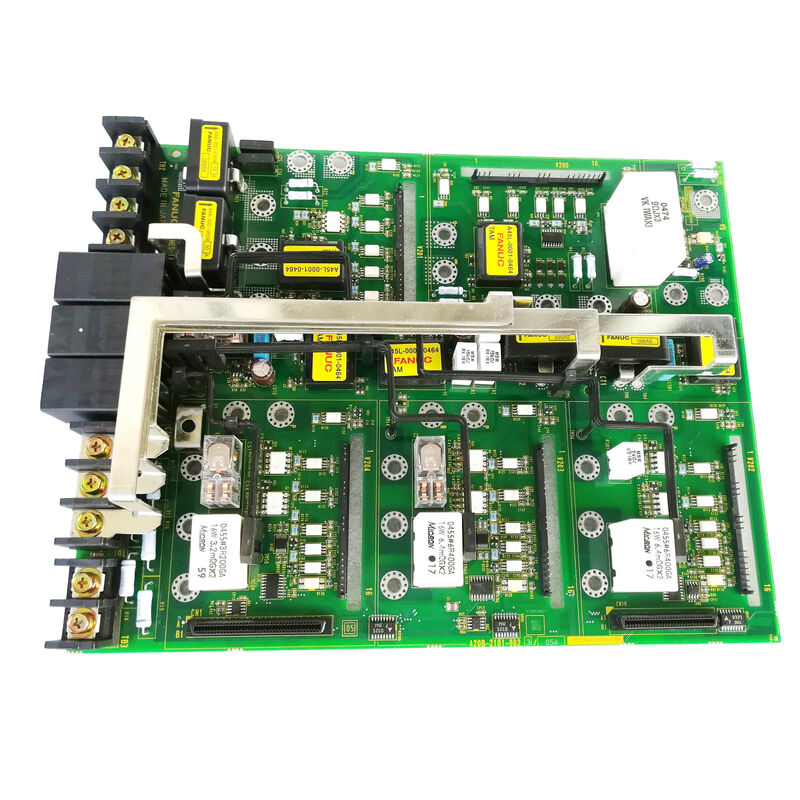

A20B-2101-0022 adalah PCB daya (kartu pengkabelan) di dalam unit βiSVSP. Ini menyediakan:

Lapisan koneksi arus tinggi:Konduktor bus DC, koneksi keluaran tiga fase untuk dua sumbu servo dan spindel, dan perangkat keras penginderaan arus yang memberikan umpan balik ke PCB kontrol.

Antarmuka IGBT:Koneksi penggerak gerbang dari papan pengaktifan/driver (A20B-2902-0672 dalam beberapa varian) ke perangkat daya IGBT. Papan daya secara fisik merutekan sinyal penggerak gerbang ke terminal IGBT yang benar untuk setiap sumbu dan jembatan spindel.

Perangkat keras catu daya terintegrasi:Sambungan sirkuit penyearah dan pra-pengisian adalah bagian dari tata letak papan daya — tidak seperti PSM terpisah, perangkat keras catu daya iSVSP bersifat internal pada unit yang sama.

Skenario Aplikasi

Kesalahan papan daya iSVSP beta:Unit biSVSP FANUC A06B-6134 pada mesin bubut CNC kecil mengembangkan alarm yang memengaruhi sumbu servo dan spindel secara bersamaan. Setelah papan kontrol dipastikan utuh, papan daya A20B-2101-0022 diidentifikasi sebagai kesalahan. Unit lengkap biasanya merupakan pendekatan layanan (seperti yang dikonfirmasi oleh DNC Electronics bahwa masing-masing papan biasanya tidak tersedia secara terpisah) — tetapi beberapa pusat layanan spesialis memasok papan tersebut secara independen.

Renovasi unit lengkap:Unit Beta iSVSP diperbarui oleh pusat layanan spesialis CNC. Papan daya A20B-2101-0022 diganti bersama dengan PCB kontrol selama perbaikan untuk memulihkan kedua papan internal yang penting.

Pertanyaan Umum

Q1: Dapatkah A20B-2101-0022 dibeli secara terpisah, atau hanya tersedia unit A06B-6134 lengkap?

DNC Electronics mengonfirmasi bahwa mereka "hanya memasok unit BETA seri A06B-6134 lengkap yang berisi A20B-2101-0022" dan "tidak memasok PCB kontrol secara terpisah". Sebagian besar organisasi layanan FANUC mengambil pendekatan yang sama untuk seri iSVSP karena kompleksitas integrasinya. Beberapa pusat perbaikan spesialis menyediakan A20B-2101-0022 secara individual untuk perbaikan tingkat dewan pada unit yang dipulihkan. Pertukaran layanan (unit masuk yang rusak, unit yang diperbaiki keluar) adalah model layanan yang paling umum untuk kesalahan βiSVSP.

Q2: Apa perbedaan antara A20B-2101-0022 (sumbu ganda) dan A20B-2101-0025 (sumbu tiga)?

A20B-2101-0022 adalah papan daya untuk poros ganda + spindel 15kW βiSVSP (biasanya A06B-6134-H203). A20B-2101-0025 adalah papan daya untuk spindel tiga sumbu + 15kW βiSVSP (A06B-6134-H303). Jumlah sumbu yang berbeda memerlukan tata letak papan daya yang berbeda untuk mengakomodasi tiga tahap keluaran servo, bukan dua. Papan ini tidak dapat dipertukarkan.

Q3: Apa saja indikator alarm umum pada A20B-2101-0022 yang rusak?

Ketika papan daya A20B-2101-0022 mengalami kesalahan, βiSVSP biasanya menampilkan alarm terkait arus berlebih, kesalahan bus DC, kesalahan IPM (modul daya cerdas), atau trip perlindungan perangkat keras. Alarm yang memengaruhi ketiga fungsi penggerak secara bersamaan (sumbu servo dan spindel) — bukan kesalahan sumbu tunggal — lebih merupakan karakteristik kesalahan papan daya dibandingkan kesalahan papan kontrol, karena papan daya melayani ketiganya secara bersamaan. Konsultasikan manual pemeliharaan FANUC Beta i Series untuk definisi kode alarm spesifik.

Q4: Tindakan pencegahan keselamatan apa yang khusus untuk catu daya terintegrasi di βiSVSP?

βiSVSP berisi bank kapasitor bus DC terintegrasi yang mempertahankan tegangan berbahaya setelah listrik AC dilepas — seperti yang dilakukan PSM terpisah. Karena catu daya terintegrasi, bank kapasitor secara fisik berada dalam rumah unit yang sama dengan papan daya. Waktu tunggu pelepasan yang diperlukan (ditentukan dalam manual pemeliharaan FANUC Beta i Series) harus diperhatikan sebelum membuka unit atau menangani A20B-2101-0022 secara internal. LED indikator pengisian daya (jika ada) dan pengukuran tegangan bus DC mengonfirmasi pengosongan.

Q5: Apakah A20B-2101-0022 kompatibel dengan unit βiSVSP yang menggunakan varian antarmuka #A dan #C?

Seri A06B-6134 mencakup varian #A (antarmuka standar) dan #C (antarmuka tipe C). Papan daya (A20B-2101-0022) menyediakan sambungan listrik arus tinggi — yang tidak bergantung pada jenis antarmuka komunikasi CNC. Apakah varian #A dan #C menggunakan papan daya yang sama bergantung pada apakah ada perbedaan konektor atau perangkat keras di antara keduanya. DNC Electronics mereferensikan "A06B-6134-H203#A" dan "A06B-6134-H203#C" sebagai unit terpisah — konfirmasi dari dokumentasi internal unit spesifik apakah A20B-2101-0022 umum untuk kedua varian.
