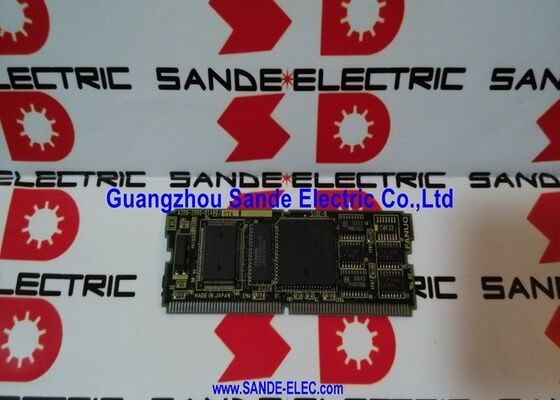

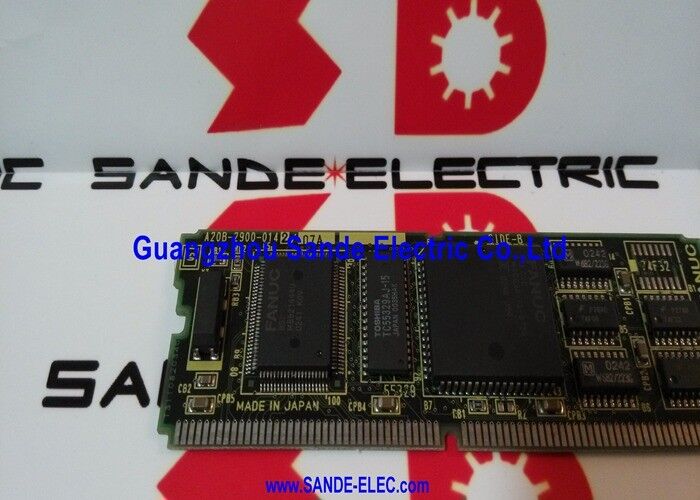

Fanuc PC Daughter Board Modul A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142 ∙ FANUC PMC-RA1 Control Module ∙ I/O Link / SLC / Seri 20/21 CNC Machine Sequence Controller

PMC

Setiap sistem CNC FANUC menggabungkan PMC (Programmable Machine Controller) FANUC yang tertanam programmable logic controller yang berjalan secara independen di samping kontrol gerak CNC.PMC menjalankan program urutan mesin: logika tangga yang mengontrol semua fungsi mesin non-pemotong.

Tanpa PMC yang berfungsi:

• Sistem pendingin tidak dapat dimatikan atau dihidupkan
• Sistem hidraulik tidak bisa urutan
• Pengganti alat tidak dapat menyelesaikan siklus perubahan
• Kunci pintu tidak dapat dipaksakan
• Rem poros tidak dapat dilepaskan atas permintaan
• Fungsi panel operator tidak memiliki logika untuk menanggapi

A20B-2900-0142 adalah modul PMC yang menyediakan pengontrol PMC-RA1 dalam CNC Seri 20/21.

Informasi Produk Utama

PMC-RA1 ¢ Tingkat Kapasitas dalam Keluarga PMC Seri 20/21

Seri 20/21 CNC menawarkan beberapa pilihan modul PMC pada tingkat kemampuan yang berbeda.

Penunjukan RA1 mengidentifikasi tingkat kemampuan PMC ∙ kapasitas langkah program, jumlah register data, dan set instruksi.Varian RA3 (A20B-2901-0660) memberikan kemampuan yang lebih tinggi untuk mesin alat yang lebih kompleks. A20B-2900-0142 RA1 dengan I / O Link melayani konfigurasi alat mesin Seri 20/21 standar.

Skenario Aplikasi

Kegagalan modul PMC seri 21:Sebuah FANUC Seri 21 CNC mengembangkan alarm PMC ∙ mesin berhenti menjalankan fungsi urutan, pendingin dan perintah hidrolik gagal beroperasi, dan siklus perubahan alat tidak dapat diselesaikan.Modul PMC A20B-2900-0142 diidentifikasi sebagai kesalahanPenggantian mengembalikan eksekusi tangga PMC dan semua fungsi urutan mesin.

Penggantian pencegahan modul PMC:Mesin bersiklus tugas tinggi Seri 20/21 yang menjalankan beberapa shift produksi mengalami pembaruan unit kontrol yang direncanakan.A20B-2900-0142 diganti bersama modul memori sebagai bagian dari pembaruan elektronik yang komprehensif.

FAQ

T1: Apa yang terjadi jika A20B-2900-0142 diganti dengan A20B-2901-0660 (varian RA3)?

Modul RA3 (A20B-2901-0660) menyediakan kapasitas PMC yang lebih tinggi daripada RA1. Memasang modul RA3 ke dalam sistem yang dirancang untuk RA1 secara fisik mungkin jika slot modul kompatibel,tapi perangkat lunak sistem CNC harus mendukung jenis RA3 PMCJika perangkat lunak dari CNC tidak mendukung RA3, PMC tidak akan berfungsi dengan benar.Jangan mengganti varian modul PMC tanpa mengkonfirmasi kompatibilitas perangkat lunak dari dokumentasi pemeliharaan FANUC.

T2: Apakah mengganti A20B-2900-0142 menghapus program tangga PMC mesin?

Modul PMC-RA1 sendiri membawa program tangga PMC di memori onboardnya.Mengganti modul berarti modul baru dimulai tanpa program tangga Inilah sebabnya mengapa cadangan program tangga PMC sama pentingnya dengan cadangan parameter CNC sebelum setiap pemeliharaan modul PMC.

T3: Berapa waktu siklus pemindaian I/O Link pada A20B-2900-0142?

Siklus pemindaian I/O Link waktu bagi PMC untuk memperbarui semua node I/O I/O yang terhubung ke I/O Link tergantung pada jumlah node yang terhubung dan periode pemindaian PMC. Untuk Seri 20/21 dengan PMC-RA1,Siklus I/O Link biasanya dalam kisaran milidetik rendah (1-3ms per pemindaian penuh)Hal ini cukup untuk kontrol urutan mesin; sirkuit keamanan waktu kritis harus selalu menggunakan sinyal kabel keras daripada I / O Link untuk jalur perlindungan utama mereka.

T4: Dapatkah A20B-2900-0142 digunakan jika CNC Seri 20/21 tidak memiliki perangkat I/O Link yang terhubung?

Kemampuan I/O Link pada A20B-2900-0142 adalah fitur yang tersedia ¢ tidak perlu digunakan jika mesin tidak memiliki perangkat I/O Link.PMC-RA1 berfungsi secara normal tanpa perangkat I/O LinkJika mesin membutuhkan I/O Link pada titik selanjutnya (misalnya, peningkatan panel operator terdistribusi), bus I/O Link tersedia pada A20B-2900-0142 tanpa memerlukan perubahan modul.

Q5: Kapasitas program PMC-RA1 apa yang didukung oleh A20B-2900-0142?

PMC-RA1 (RA1 = tingkat kemampuan pertama dalam seri RA) menyediakan jumlah maksimum langkah program tangga yang ditentukan, biasanya dalam kisaran 1.000 hingga 3,000 langkah tergantung pada model seri 20/21 dan versi perangkat lunakD (data), K (keep relay), dan T (timer) kapasitas register didefinisikan secara serupa untuk tingkat RA1.Untuk mesin yang membutuhkan program urutan yang lebih kompleks mendekati batas langkah RA1 modul RA3 (A20B-2901-0660) memberikan peningkatan kapasitas.
