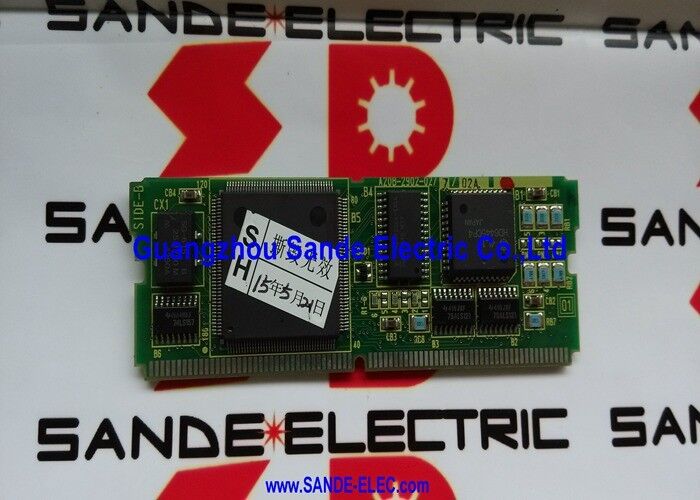

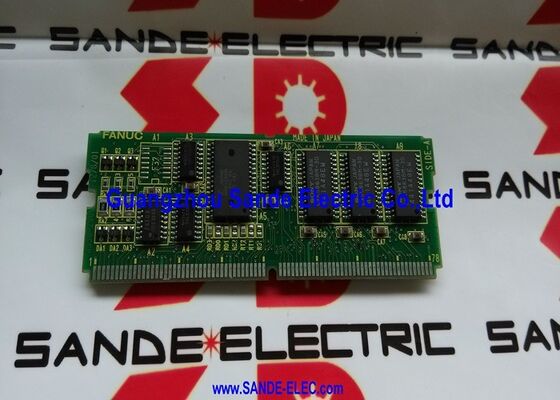

papan sirkuit A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277 FANUC Seri 16/18/160/180 Model B 9-Inch Resolusi Tinggi CRT Control Module CRTC / OPT1 Plug-In / FS16-MB / FS18-MB

Modul CRTC dalam Seri 16/18 Model B Generasi

Sistem CNC FANUC Series 16/18 Model B (16-MB, 16-TB, 18-MB, 18-TB) menggunakan arsitektur tampilan modular.Fungsi tampilan tidak dipasangkan ke papan utama, tetapi disediakan oleh papan anak CRTC (CRT Controller) plug-in yang dipasang ke slot OPT1 (Opsi 1) dari unit kontrol CNC.

Dalam keluarga modul CRTC A20B-2902-027x untuk Seri 16/18-B, ada beberapa varian untuk mencocokkan konfigurasi monitor yang berbeda:

A20B-2902-0270:Varian CRT berwarna 14 inciA20B-2902-0271:Resolusi standar CRT 9 inciA20B-2902-0272:Varian output VGA (untuk monitor LCD atau VGA)A20B-2902-0273:Alternatif CRT 14 inciA20B-2902-0275:Varian VGAA20B-2902-0276:Alternatif 9 inci CRTA20B-2902-0277:9 inciresolusi tinggiCRTA20B-2902-0278:Varian VGA

A20B-2902-0277 secara khusus merupakan varian CRT beresolusi tinggi berukuran 9 inci yang dikonfirmasi untuk sistem FS16/18/160/180-MB dengan layar operator CRT monokrom beresolusi tinggi.

Informasi Produk Utama

CRT Resolusi Tinggi Arti Dalam Konteks

Dalam tampilan operator FANUC CNC, "resolusi tinggi" membedakan kemampuan tampilan yang ditingkatkan dari modul CRT resolusi standar yang dipasang pada seri yang sama:

Resolusi standar:Digunakan untuk tampilan dominan teks yang menunjukkan posisi sumbu, konten program, pergeseran alat, dan kode alarm cukup untuk antarmuka berbasis karakter dasar CNC.

Resolusi tinggi:Menghasilkan lebih banyak piksel per unit area pada layar 9 inci memungkinkan rendering karakter yang lebih halus, grafis yang lebih tajam, dan lebih banyak konten tampilan per halaman tanpa kehilangan keterbacaan.Untuk sistem CNC dimana tampilan jalur alat grafis, tampilan daftar program kepadatan yang lebih tinggi, atau layar diagnostik yang lebih rinci diperlukan, modul CRT resolusi tinggi memberikan kualitas tampilan yang tidak dapat dilakukan oleh modul standar.

A20B-2902-0277 menggerakkan CRT 9 inci pada kepadatan piksel yang lebih tinggi yang dibutuhkan konfigurasi layar resolusi tinggi.

OPT1 Arsitektur Plug-In

Seri 16/18 Model B tampilan unit kontrol CNC dilayani oleh papan OPT1 sebuah papan slot ekspansi khusus dalam rak kartu CNC.menghubungkan output video CRTC ke sirkuit defleksi dan intensitas monitor CRT.

Mengganti A20B-2902-0277 membutuhkan:

1. Membuka unit kontrol CNC dan menemukan papan OPT1
2. Menghapus modul CRTC yang gagal dari soketnya di papan OPT1
3. Memasang modul pengganti ke dalam soket yang sama
4. Kekuatan penutupan dan pemulihkan tidak diperlukan perubahan parameter

Skenario Aplikasi

Gagal layar CNC 16 MB:Pusat pengolahan FANUC 16 MB kehilangan layar operator ‡ CRT 9 inci menjadi kosong atau menampilkan konten yang rusak.Diagnosis mengisolasi kesalahan ke modul CRTC A20B-2902-0277- Penggantian mengembalikan tampilan.

Pemeliharaan kualitas tampilan:CRT resolusi tinggi 9 inci pada CNC 18 MB mengembangkan rendering karakter yang terdistorsi karena komponen modul CRTC yang tua.Mengganti A20B-2902-0277 mengembalikan kualitas layar tanpa mengganti monitor CRT itu sendiri.

FAQ

T1: Bagaimana A20B-2902-0277 berbeda dari A20B-2902-0271 (juga modul CRT 9 inci)?

Keduanya adalah modul CRT CRTC 9 inci untuk keluarga Seri 16/18-B, tetapi 0277 adalah varian resolusi tinggi dan 0271 adalah varian resolusi standar.Versi resolusi tinggi menghasilkan lebih banyak piksel per baris scan, menghasilkan karakter yang lebih baik dan rendering grafis pada layar fisik 9 inci yang sama.Konfirmasi varian yang dipasang pada CNC tertentu dengan memeriksa nomor bagian pada label papan sebelum memesan.

T2: Bisakah A20B-2902-0277 dipasang di CNC Seri 16/18 Model C (MC)?

Daftar suku cadang KFAS LLC menunjukkan A20B-2902-0277 yang muncul dalam daftar suku cadang Model B (16MB/18MB) dan Model C (16MC/18MC).Kompatibilitas antara konfigurasi B dan C tergantung pada varian papan OPT1 tertentu dan versi sistem CNC. Konfirmasi dari dokumen suku cadang CNC tertentu apakah 0277 ditentukan untuk konfigurasi sistem yang dipasang.

T3: Gejala apa yang menunjukkan bahwa A20B-2902-0277 gagal dibandingkan tabung monitor CRT?

Modul CRTC yang gagal biasanya menyebabkan hilangnya konten tampilan secara tiba-tiba dan lengkap Tabung CRT yang gagal menunjukkan gejala progresif: kecerahan berkurang, kehilangan fokus, distorsi geometris. jika CRT 9 inci gelap tetapi CNC bekerja normal (sumbu bergerak, program berjalan, alarm jelas),dan menguji CRT dengan sinyal eksternal mengkonfirmasi tabung utuh, modul CRTC A20B-2902-0277 adalah target pengganti.

T4: Apakah mengganti A20B-2902-0277 memerlukan penyesuaian parameter CNC?

Tidak. Modul CRTC adalah komponen perangkat keras tampilan tidak menyimpan parameter CNC. Setelah memasang pengganti A20B-2902-0277 dan menyalakan CNC, tampilan harus segera pulih.Jika format tampilan muncul tidak benar (ukuran karakter atau skala yang salah), periksa apakah parameter tipe tampilan CNC sesuai dengan konfigurasi modul yang dipasang.

T5: Apakah A20B-2902-0277 dapat diperbaiki jika modul lengkap gagal?

A20B-2902-0277 adalah modul konstruksi SMD (Surface Mount Device).Perbaikan pada tingkat komponen oleh pusat layanan elektronik CNC spesialis secara teknis mungkin untuk kesalahan yang melibatkan komponen yang gagal yang dapat diidentifikasi (kegagalan osilator)Untuk mesin produksi-kritis, penggantian papan langsung adalah resolusi yang lebih cepat.Perbaikan adalah pilihan yang layak ketika modul pengganti tidak tersedia atau biaya perbaikan jauh lebih rendah.
