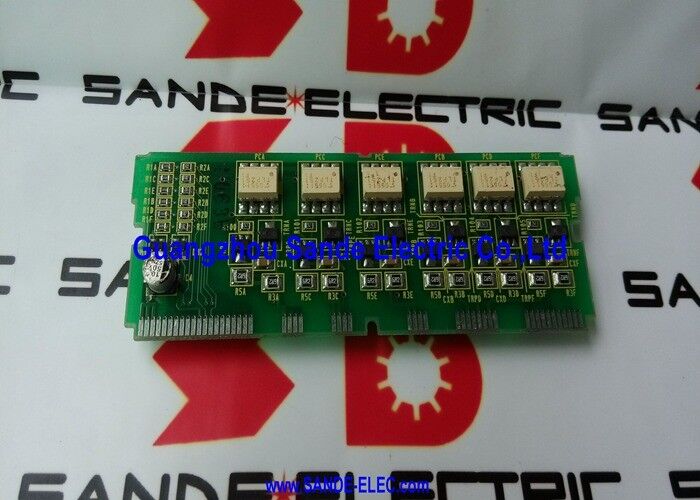

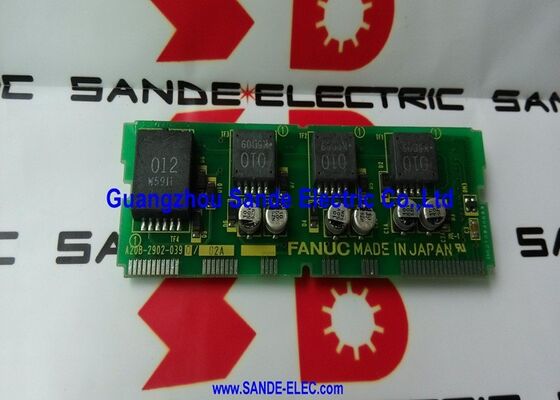

Pengemudi A20B-2902-0390 A20B29020390 A2OB-29O2-O39O

A20B-2902-0390 ∙ FANUC Alpha Power Driver Module ∙ IGBT Gate Drive / Firing Board / PSM / SPM-15 sampai SPM-37 / CNC Drive Systems

Modul Pengemudi Daya Jembatan Antara Perangkat Kontrol dan Daya

Di dalam setiap modul drive FANUC Alpha, konversi daya terjadi melalui IGBT (Insulated Gate Bipolar Transistor) perangkat beralih.Transistor ini membawa arus penuh motor atau bus dan beralih pada frekuensi tinggi biasanya 2 kHz untuk drive spindle. Untuk beralih dengan benar, setiap IGBT membutuhkan pulsa drive gerbang tepat waktu pada tingkat tegangan yang benar.

Modul pengemudi daya A20B-2902-0390 menghasilkan pulsa penggerak gerbang ini. It receives low-level switching commands from the control PCB (A16B-2202-0432 for spindle modules) and amplifies them into the high-current gate drive signals that actually turn the IGBT devices on and offFungsi pemicu / gerbang ini adalah mengapa papan diklasifikasikan sebagai "module driver"

Tanpa A20B-2902-0390 yang berfungsi dengan benar:

• IGBT menerima sinyal drive gerbang yang salah atau tidak ada
• Konversi daya gagal
• Modul tidak dapat mengembangkan tegangan output atau arus
• Alarm overcurrent atau perlindungan perangkat keras langsung menyala

Informasi Produk Utama

Tumpukan PCB internal dalam modul Alpha SPM

Untuk gambaran lengkap: A06B-6088-H222 (SPM-22) sebagai satu contoh berisi:

• A16B-2202-0432(kartu kontrol): kontrol kecepatan spindle, pengolahan umpan balik, logika perlindungan
• A20B-1006-0481(base/power board): koneksi bus DC, konektor output motor, jalur arus tinggi
• A20B-2902-0390(driver board): Impulsi drive gerbang IGBT
• A16B-2203-0332(papan sinyal tambahan)

A20B-2902-0390 adalah lapisan yang menerjemahkan sinyal kontrol ke dalam peristiwa listrik yang menggerakkan arus motor.

Skenario Aplikasi

SPM spindle alarm segera pada diaktifkan:Sebuah modul spindle FANUC Alpha menghasilkan alarm overcurrent pada saat perintah spindle enable dikeluarkan, tanpa beban pada motor.Tapi pemeriksaan menunjukkan A20B-2902-0390 driver board menghasilkan pulsa asimetris gerbang drivePenggantian mengembalikan pengalihan yang benar dan menghapus alarm.

PSM gagal membangun DC bus:Unit Alpha PSM menyala tapi gagal mengembangkan tegangan bus DC, menampilkan alarm pengisian.output drive gerbang papan pengemudi A20B-2902-0390 diidentifikasi sebagai salah. Penggantian papan mengembalikan PSM pra-pengisian dan pendirian bus.

FAQ

T1: Apakah A20B-2902-0390 adalah papan yang sama dalam modul PSM dan SPM?

Ya. CNC Spare UK mengkonfirmasi A20B-2902-0390 muncul dalam beberapa modul seri SPM (SPM-15, 22, 26, 30) bersama dengan A16B-2202-0432.Papan fisik yang sama digunakan dalam fungsi drive gerbang dari kedua modul PSM dan SPM dalam kisaran daya iniPersyaratan sirkuit pengemudi untuk drive gerbang IGBT dalam kedua jenis aplikasi cukup mirip untuk berbagi desain papan yang sama.

T2: Apa perbedaan antara A20B-2902-0390 dan A20B-2902-0391?

Ini adalah nomor bagian yang berdekatan dalam keluarga modul pengemudi yang sama. Varian 0390 dan 0391 melayani peringkat daya atau jenis antarmuka yang berbeda dalam kisaran Alpha PSM / SPM.A20B-2902-0391 adalah papan pengemudi yang sesuai untuk modul berkapasitas lebih tinggi atau seri HV. Selalu konfirmasi varian yang dipasang dari label papan sebelum memesan. mereka tidak dapat ditukar.

T3: Bisakah A20B-2902-0390 yang rusak menyebabkan kerusakan permanen pada perangkat daya IGBT?

Ya. Papan gerbang drive yang menghasilkan waktu yang salah misalnya, secara bersamaan menyalakan IGBT di kaki fase yang sama menciptakan pendek langsung di seluruh bus DC.Kondisi "shoot-through" ini menyebabkan arus yang sangat tinggi mengalir melalui perangkat IGBT dalam mikrodetikSetiap kali kegagalan IGBT ditelusuri kembali ke kesalahan tingkat papan, A20B-2902-0390 harus diganti bersama perangkat daya yang rusak untuk mencegah kekambuhan.

T4: Apa prosedur pelepasan aman sebelum mengakses A20B-2902-0390 di dalam modul PSM atau SPM?

Kedua modul PSM dan SPM mengandung kondensator bus DC besar yang mempertahankan tegangan berbahaya setelah listrik utama dihapus.Waktu tunggu yang wajib (biasanya 5~20 menit tergantung pada ukuran modul) harus dipatuhi sebelum membuka setiap casing modul. Verifikasi debit dengan memeriksa indikator LED muatan modul dan mengukur tegangan bus DC dengan voltmeter yang dikalibrasi. Jangan pernah menangani A20B-2902-0390 dengan daya yang terhubung.

T5: Apakah revisi /02A kritis, atau apakah revisi sebelumnya dapat diganti?

Revisi /02A menunjuk pembaruan perangkat keras untuk desain dasar A20B-2902-0390. Untuk sebagian besar aplikasi pengganti, revisi berikutnya kompatibel ke belakang dengan modul yang sama.Jika label papan yang dipasang menunjukkan revisi sebelumnya (e.g., /01A), pemasangan /02A harus kompatibel. Konfirmasi dari dokumentasi layanan FANUC jika ada persyaratan revisi minimum yang diketahui untuk model PSM atau SPM tertentu.
