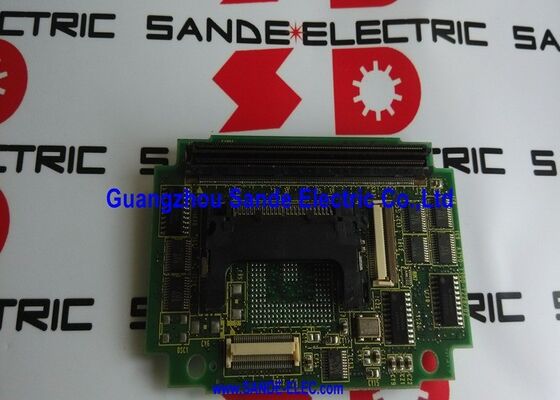

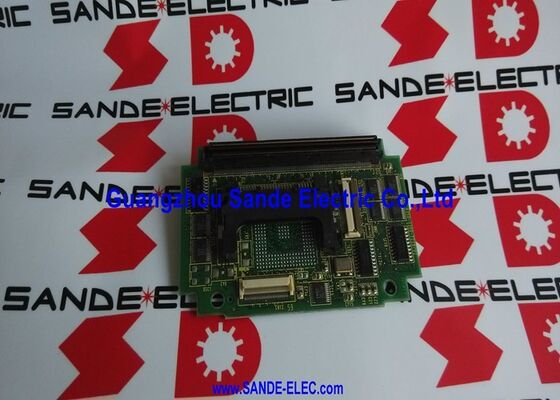

FANUC PC DRIVE BOARD A20B-3300-0222 A2OB-33OO-O222 A20B33000222

A20B-3300-0222 | FANUC Windows CE Module A3 — Fungsi PC Tertanam / HMI / Manajemen Data / Perangkat Lunak Khusus / Modul Plug-In

Windows CE pada CNC — Apa yang Diaktifkannya

Pengoperasian standar FANUC CNC bersifat real-time dan deterministik — CNC mengeksekusi kode G, menutup loop servo, dan mengontrol urutan mesin melalui lingkungan pengoperasian real-time khusus. Lingkungan real-time ini dioptimalkan untuk presisi dan kecepatan, bukan untuk tugas komputasi tujuan umum.

Modul Windows CE A20B-3300-0222 menjalankan lingkungan kedua yang terpisah pada perangkat keras CNC yang sama: Microsoft Windows CE. Lingkungan PC tertanam ini hidup berdampingan dengan fungsi real-time CNC dan memungkinkan kategori kemampuan yang tidak didukung oleh lingkungan CNC standar:

Aplikasi HMI khusus:Pembuat mesin dan pengguna akhir dapat mengembangkan aplikasi Windows CE yang berjalan pada tampilan operator CNC — layar pengaturan khusus, dasbor pelacakan produksi, browser perpustakaan bagian, atau antarmuka panduan operator khusus mesin.

Manajemen file:Windows CE menyediakan fungsionalitas manajemen file yang familiar. Operator dapat menyalin program dari drive USB ke penyimpanan program CNC, mengelola file di seluruh jaringan bersama, dan mengakses perpustakaan program yang disimpan di server pabrik — menggunakan browser file standar Windows CE dan bukan hanya manajer program CNC saja.

Eksekusi perangkat lunak pihak ketiga:Aplikasi Windows CE yang dikembangkan oleh vendor perangkat lunak — alat pengumpulan data SPC, perangkat lunak manajemen alat, klien integrasi ERP — dapat berjalan langsung di CNC tanpa PC terpisah.

Akses dan pemantauan jarak jauh:Kemampuan jaringan Windows CE memungkinkan CNC untuk diakses oleh aplikasi pemantauan jarak jauh melalui jaringan Ethernet pabrik.

Informasi Produk Utama

Jenis Papan A3 — Pengidentifikasi Varian

Penunjukan A3 mengidentifikasi varian perangkat keras spesifik dari modul Windows CE dalam keluarga A20B-3300-022x. Varian A3 yang berbeda sesuai dengan generasi papan utama FANUC CNC tertentu dan konfigurasi konektornya. Penunjukan A3 mengonfirmasi antarmuka konektor modul dan versi Windows CE serta spesifikasi perangkat kerasnya.

Saat mengganti A20B-3300-0222, tipe A3 harus tetap dipertahankan. Akhiran jenis yang berbeda (A2, A4, dll.) mungkin menunjukkan versi Windows CE yang berbeda, perangkat keras prosesor yang berbeda, atau tata letak konektor yang berbeda — yang mana pun mungkin tidak kompatibel dengan papan utama yang terpasang.

Skenario Aplikasi

Penerapan HMI khusus:Pembuat peralatan mesin menerapkan aplikasi Windows CE khusus untuk mesin produksi — layar pengaturan yang memandu operator melalui pemuatan dan penyeimbangan benda kerja tanpa menavigasi menu CNC standar. A20B-3300-0222 menyediakan lingkungan Windows CE tempat aplikasi kustom ini berjalan.

Penggantian modul Windows CE:Sistem CNC mengembangkan kesalahan perangkat lunak khusus untuk lingkungan Windows CE — crash pada aplikasi khusus, kegagalan boot Windows CE, atau tampilan rusak di layar fungsi PC. CNC real-time terus beroperasi secara normal. A20B-3300-0222 diidentifikasi sebagai modul yang gagal dan diganti untuk memulihkan fungsi Windows CE.

Pertanyaan Umum

Q1: Jika A20B-3300-0222 gagal, apakah kemampuan pemesinan CNC juga gagal?

Tidak. Modul Windows CE menyediakan lapisan fungsi PC saja — CNC real-time, kontrol servo, kontrol spindel, dan PMC semuanya beroperasi secara independen melalui perangkat keras utama CNC. Modul Windows CE yang gagal berarti aplikasi HMI khusus, manajemen file Windows CE, dan perangkat lunak berbasis Windows CE tidak akan beroperasi, namun fungsi pemesinan inti CNC tetap berjalan. Mesin masih dapat menjalankan program dan memproduksi suku cadang; hanya fitur berbasis Windows CE yang tidak tersedia.

Q2: Dapatkah perangkat lunak khusus yang dikembangkan untuk A20B-3300-0222 ditransfer ke modul pengganti?

Aplikasi Windows CE khusus biasanya disimpan dalam memori flash modul atau di area file yang dapat diakses di penyimpanan CNC. Sebelum mengganti A20B-3300-0222, konfirmasikan di mana file aplikasi khusus disimpan dan buat cadangannya ke media eksternal. Setelah memasang modul pengganti, kembalikan file aplikasi ke lokasi aslinya. Lingkungan Windows CE pada modul pengganti harus memuat dan menjalankan aplikasi yang dipulihkan.

Q3: Apa hubungan antara A20B-3300-0222 dan fungsi PC bawaan CNC?

A20B-3300-0222 adalah perangkat keras yang menyediakan fungsi PC bawaan pada sistem FANUC CNC yang mendukungnya. Tanpa modul ini, opsi fungsi PC CNC tidak tersedia — tombol atau layar "PC" pada antarmuka operator tidak berfungsi. Dengan modul terpasang, fungsi PC diaktifkan dan lingkungan Windows CE dapat diakses di samping layar CNC.

Q4: Apakah A20B-3300-0222 menyimpan parameter atau program CNC?

Tidak. Parameter CNC berada di modul SRAM; program disimpan di FROM atau SRAM sebagaimana berlaku. A20B-3300-0222 menyimpan perangkat lunak sistem Windows CE, konfigurasi Windows CE, dan semua aplikasi Windows CE yang diinstal — tidak ada satupun yang merupakan parameter pemesinan CNC atau program komponen. Mengganti modul tidak mempengaruhi parameter CNC atau penyimpanan program.

Q5: Apakah A20B-3300-0222 kompatibel dengan semua model CNC FANUC i-series?

Modul A20B-3300-0222 A3 disesuaikan dengan perangkat keras papan utama tertentu dalam keluarga FANUC CNC. Kompatibilitas tergantung pada spesifikasi slot modul papan utama. Konfirmasikan dari dokumentasi perangkat keras CNC atau daftar suku cadang papan utama yang terpasang bahwa tipe A3 adalah modul Windows CE yang benar untuk model CNC tertentu sebelum memesan.
