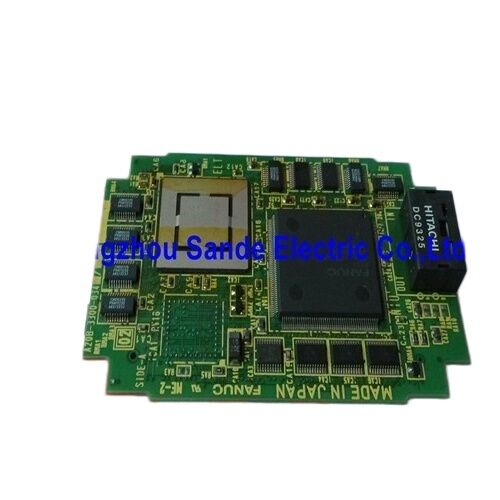

Custom Fanuc Display Circuit Board LCD Panel PCB A20B-3300-0340

A20B-3300-0340 | Kartu Kontrol Layar FANUC LCD / MDI — Ethernet Tertanam / Layar 7,2 Inci / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 — Tiga Fungsi dalam Satu Kartu Plug-In

A20B-3300-0340 adalah kartu PC plug-in ringkas yang menjalankan tiga fungsi berbeda dalam unit kontrol FANUC i-Series CNC:

Penggerak layar LCD:Kartu ini menghasilkan sinyal video untuk panel LCD 7,2 inci CNC — menyediakan output tampilan untuk antarmuka operator CNC. Semua informasi visual yang dilihat operator di layar — tampilan posisi, konten program, halaman parameter, grafik jalur pahat, teks alarm, dan layar diagnostik — dihasilkan melalui A20B-3300-0340.

Antarmuka MDI (Input Data Manual):Kartu ini mengelola antarmuka komunikasi ke panel keyboard MDI — perangkat input operator untuk memasukkan data, memilih mode, dan menavigasi layar CNC. Tanpa antarmuka MDI yang berfungsi, operator tidak dapat memasukkan program atau mengubah parameter secara lokal.

Ethernet Tertanam:Kartu ini menyediakan port Ethernet yang menghubungkan FANUC CNC ke jaringan pabrik — memungkinkan transfer program DNC (Direct Numerical Control), pemantauan jarak jauh, pengumpulan data, dan diagnostik sistem CNC dari PC jaringan tanpa memerlukan kabel serial RS-232.

Spesifikasi Utama

Ethernet Tertanam — Konektivitas Jaringan untuk Kontrol 16i/18i/21i-B

Port Ethernet tertanam pada A20B-3300-0340 merupakan kemajuan signifikan dalam generasi seri iB — menghubungkan CNC langsung ke Ethernet standar 10/100 tanpa papan komunikasi terpisah:

Operasi DNC:Bagian program yang disimpan di jaringan dapat ditransfer langsung ke memori CNC atau dijalankan dalam mode "drip-feed" dari server jaringan. Program besar yang terlalu besar untuk memori internal CNC dapat dikerjakan langsung dari jaringan.

Pemantauan jarak jauh:Koneksi Ethernet memungkinkan sistem pemantauan tingkat pabrik membaca data status CNC — posisi sumbu, nama program, status alarm, dan jumlah produksi — dari PC terpusat.

Skenario Aplikasi

Kegagalan tampilan di pusat permesinan 18i-B:Pusat permesinan FANUC 18i-MB kehilangan output tampilan — LCD menampilkan layar kosong meskipun CNC tampak menyala. Kartu tampilan A20B-3300-0340 diidentifikasi sebagai kesalahan. Penggantian mengembalikan output tampilan, fungsionalitas MDI, dan konektivitas Ethernet.

Kegagalan port Ethernet:Kontrol 21i-B kehilangan koneksi jaringannya — transfer program DNC gagal. Antarmuka Ethernet A20B-3300-0340 diidentifikasi sebagai kesalahan.

Pertanyaan Umum

Q1: Apakah A20B-3300-0340 berfungsi dengan layar LCD mono dan warna 7,2 inci?

Ya — A20B-3300-0340 mendukung panel LCD monokrom dan berwarna 7,2 inci. Panel tampilan spesifik yang dipasang pada CNC menentukan apakah outputnya mono atau berwarna — kartu itu sendiri kompatibel dengan kedua jenis panel. Verifikasi jenis panel tampilan yang ada sebelum mengasumsikan kartu pengganti akan mengubah tampilan dari mono menjadi berwarna atau sebaliknya.

Q2: Apa yang terjadi pada fungsi MDI dan jaringan jika A20B-3300-0340 gagal?

Karena ketiga fungsi — tampilan, MDI, dan Ethernet — ditangani oleh A20B-3300-0340, kegagalan kartu biasanya memengaruhi ketiganya secara bersamaan. Tampilan kosong atau beku dikombinasikan dengan tombol MDI yang tidak responsif dan hilangnya konektivitas jaringan merupakan indikator diagnostik yang kuat bahwa A20B-3300-0340 adalah komponen yang rusak.

Q3: Apakah A20B-3300-0340 kompatibel dengan FANUC 0i-B serta 16i/18i/21i-B?

Ya — A20B-3300-0340 dikonfirmasi untuk sistem CNC FANUC 0i-B, 16i-B, 18i-B, dan 21i-B. Sistem ini menggunakan arsitektur kontrol i-Series Model B dan format motherboard yang sama, sehingga memungkinkan kartu tampilan yang sama untuk melayani keempat platform dalam konfigurasi LCD 7,2 inci.

Q4: Setelah mengganti A20B-3300-0340, apakah diperlukan komisioning ulang?

Parameter CNC dan program bagian disimpan dalam modul memori FROM/SRAM — bukan di kartu tampilan. Mengganti A20B-3300-0340 tidak mempengaruhi data yang disimpan. Namun, konfigurasi port Ethernet (alamat IP, nama host, pengaturan FTP) mungkin perlu diverifikasi ulang setelah penggantian karena data ini mungkin dikaitkan dengan konfigurasi kartu sebelumnya. Konfirmasikan pengaturan jaringan dari layar parameter Ethernet CNC setelah memasang penggantinya.

Q5: Varian sufiks A20B-3300-0340 apa yang ada, dan apakah sufiks itu penting?

A20B-3300-0340 mungkin membawa akhiran firmware seperti /04A (misalnya, A20B-3300-0340/04A) yang mengidentifikasi revisi perangkat lunak spesifik pada kartu. Pastikan akhiran kartu pengganti cocok atau dipastikan kompatibel dengan revisi perangkat keras CNC yang ada. Manual pemeliharaan FANUC yang berlaku untuk model CNC tertentu mengidentifikasi versi akhiran yang benar.
