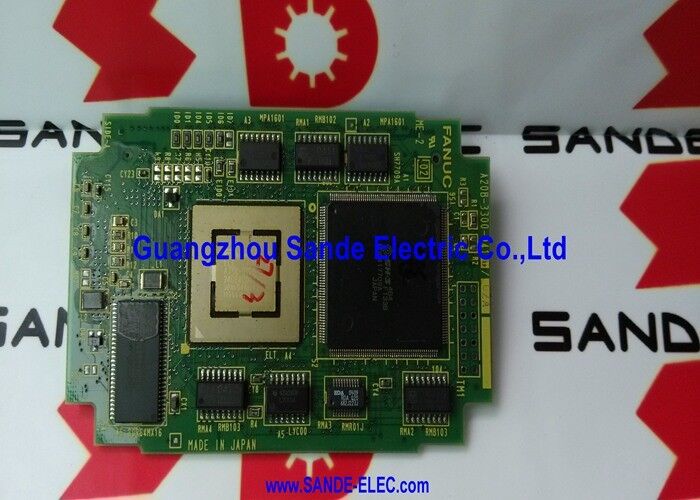

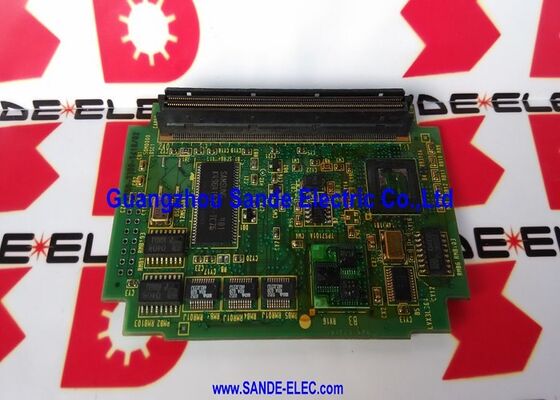

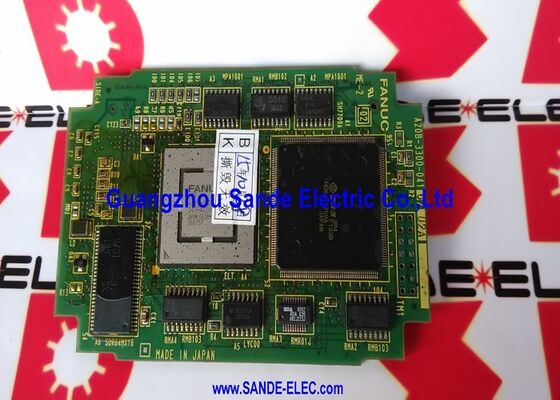

Fanuc papan sirkuit A20B-3300-0410 A20B-3300-0410 A20B-3300-0410

A20B-3300-0410 ∙ FANUC 9-Inch CRT Display Control Module ∙ Monochrome CRT Display / CNC Operator Interface / Seri A20B-3300

9 inci CRT

Setiap interaksi antara pusat pemesinan atau operator mesin bubut dan perangkat lunak CNC melewati tampilan. operator membaca posisi poros saat ini, memasukkan nilai offset alat,Kode alarm ulasan, mengedit baris program, dan menavigasi sistem menu CNC ¢ semua melalui layar 9 inci di depan mereka.kemampuan operator untuk berinteraksi dengan CNC sangat terganggu.

A20B-3300-0410 adalah modul yang menggerakkan tampilan ini.Ini menerima data tampilan dari prosesor utama CNC dan mengubahnya menjadi sinyal video analog yang mengemudi CRT 9 inci, sinyal intensitas (untuk CRT monokrom, saluran kecerahan tunggal), dan pulsa sinkronisasi yang menyinkronkan sinar elektron dengan isi gambar.

Informasi Produk Utama

Cara Kerja Modul Kontrol Tampilan CRT

Prosesor utama CNC menghasilkan konten tampilan sebagai aliran data karakter dan grafis teks, angka, dan elemen grafis sederhana yang membentuk layar CNC.Data ini diteruskan ke modul tampilan A20B-3300-0410, yang melakukan beberapa langkah konversi:

Penulisan karakter:Modul ini membaca data kode karakter dari CNC dan mengubahnya menjadi pola piksel yang diperlukan untuk menggambar karakter alfanumerik yang dapat dikenali pada CRT.Tampilan FANUC CNC menggunakan seperangkat karakter yang ditentukan memori font modul menyimpan pola piksel untuk setiap karakter.

Sync waktu:Modul ini menghasilkan sinyal sinkronisasi horizontal dan vertikal yang mengontrol pemindaian raster sinar elektron CRT. Waktu sinkronisasi harus sesuai dengan frekuensi defleksi monitor CRT dengan tepat.Waktu yang salah menyebabkan gambar bergulir, bergetar, atau gagal muncul.

Modulasi Intensitas:Saat sinar elektron menyapu layar, modul memodulasi intensitasnya sesuai dengan apakah posisi sinar saat ini harus menyala atau gelap.Hal ini menghasilkan karakter fosfor putih atau hijau pada latar belakang gelap karakteristik monokrom CNC CRT layar.

Ketika A20B-3300-0410 gagal, CRT menjadi kosong atau menampilkan gambar yang rusak dan tidak stabil sementara fungsi pemesinan CNC terus tidak terpengaruh.

Skenario Aplikasi

Kegagalan tampilan CNC:Sebuah pusat pemesinan FANUC CNC menyalakan dan beroperasi secara normal ∙ posisi poros diperbarui, program berjalan, dan alarm jelas ∙ tetapi layar 9 inci tidak menunjukkan isi.Perangkat keras monitor CRT diuji dan ditemukan utuh. modul kontrol tampilan A20B-3300-0410 diidentifikasi sebagai kesalahan. Penggantian memulihkan tampilan operator.

Korupsi tampilan parsial:CRT 9 inci pada mesin bubut CNC FANUC menunjukkan konten tampilan parsial beberapa karakter muncul dengan benar tetapi yang lain hilang atau rusak.Kesalahan ini dilacak ke sirkuit generasi karakter modul A20B-3300-0410Penggantian mengembalikan tampilan penuh dan bersih.

FAQ

T1: Bisakah A20B-3300-0410 mengoperasikan CRT atau LCD 14 inci alih-alih CRT 9 inci?

No. A20B-3300-0410 dikalibrasi untuk geometri defleksi dan persyaratan waktu sinkronisasi CRT 9 inci. CRT 14 inci memiliki persyaratan defleksi dan waktu yang berbeda;Geometri gambar akan salah. Monitor LCD membutuhkan sinyal video digital atau VGA-format, bukan sinyal drive CRT analog yang dihasilkan oleh A20B-3300-0410.menggunakan modul tampilan 14 inci yang sesuaiUntuk penggantian LCD, konverter CRT-ke-LCD yang tepat atau retrofit tampilan diperlukan.

T2: Bagaimana kegagalan modul tampilan berbeda dalam penampilan dari tabung CRT yang gagal?

Kegagalan tabung CRT cenderung berlanjut berangsur-angsur redup, kehilangan fokus, kecerahan berkurang, atau garis horizontal terang karena defleksi vertikal gagal.Kegagalan modul display biasanya tiba-tiba . pengujian dengan mengganti modul tampilan yang dikenal baik (atau tabung CRT yang dikenal baik pada output sinyal yang sama) mengisolasi kesalahan ke satu komponen.

T3: Apakah mengganti A20B-3300-0410 membutuhkan penyesuaian parameter CNC?

Tidak. modul tampilan adalah komponen perangkat keras, tidak menyimpan parameter CNC atau memerlukan konfigurasi perangkat lunak.CNC memuat konten tampilan ke dalam modul dan tampilan operator harus segera mengembalikanTidak ada perubahan parameter atau langkah konfigurasi perangkat lunak yang diperlukan.

T4: Apakah mungkin untuk meningkatkan dari CRT 9 inci ke layar LCD datar?

Solusi retrofit LCD untuk sistem CNC FANUC menggantikan CRT 9 inci dengan layar datar modern. retrofit tersebut biasanya menggunakan panel LCD yang kompatibel yang dicocokkan dengan sinyal output video CNC,sering dikombinasikan dengan konverter format video. Modul A20B-3300-0410 dapat tetap berada di sistem untuk menghasilkan sinyal video yang diterima oleh konverter retrofit LCD atau retrofit dapat mencakup penggantian antarmuka tampilan lengkap.Konsultasikan dengan penyedia layanan CNC FANUC yang memenuhi syarat untuk pendekatan retrofit LCD yang benar untuk model CNC tertentu.

T5: Apa hubungan antara A20B-3300-0410 dan opsi grafis CNC?

A20B-3300-0410 menggerakkan tampilan operator standar layar berbasis karakter CNC untuk entri parameter, pengeditan program, dan tampilan alarm.Sistem CNC FANUC secara opsional dapat memiliki fungsi grafis terpisah yang menghasilkan tampilan grafis jalur alatFungsi grafis dapat menggunakan modul grafis terpisah (seperti opsi grafis warna) selain modul tampilan standar.A20B-3300-0410 mengemudi tampilan standar terlepas dari apakah opsi grafis yang dipasang.
