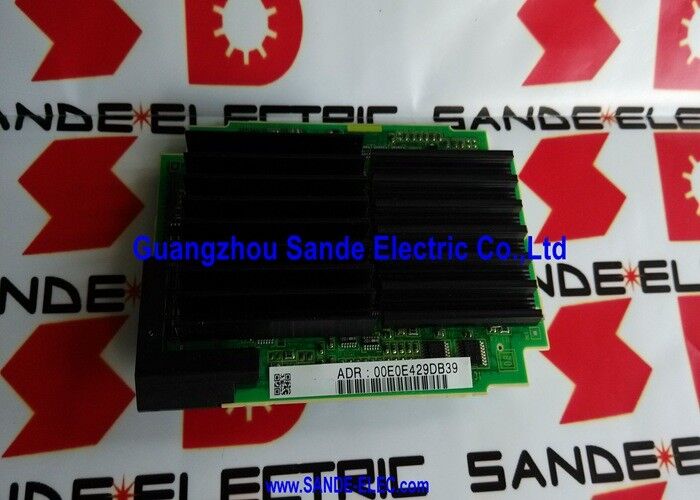

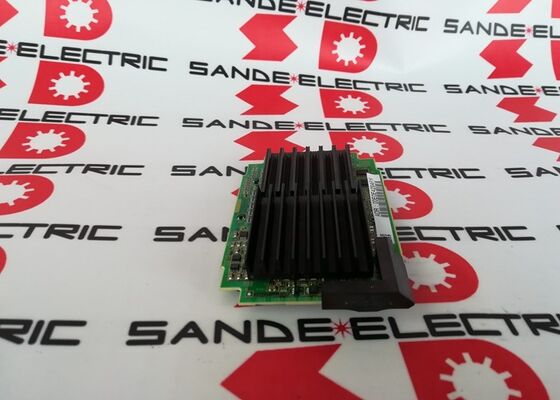

FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472 | Modul CPU FANUC A6 — SDRAM 128MB / Seri 30i / Kartu Prosesor Plug-In

Seri 30i — Platform Kelas Atas yang Dilayani Kartu Ini

FANUC Seri 30i berada di puncak rangkaian produk CNC generasi i FANUC — sebuah platform yang dibuat untuk aplikasi pemesinan yang paling menuntut. Meskipun 0i-D menangani peralatan mesin standar dan 31i/32i menangani mesin multi-sumbu yang cukup rumit, 30i dirancang untuk:

Jumlah sumbu maksimum:Hingga 40 sumbu terkontrol di 10 jalur kontrol — memungkinkan sel manufaktur fleksibel yang sepenuhnya otomatis, jalur transfer multi-spindel, dan mesin gabungan pemrosesan paralel.

Pemotongan berkecepatan tinggi:AI Contour Control II (AICC II), interpolasi nano, dan kontrol arus respons tinggi HRV4 digabungkan untuk mendukung pemesinan cetakan dan cetakan berkecepatan tinggi serta

komponen luar angkasa berkontur dengan kecepatan yang akan menyebabkan kesalahan berikut pada CNC dengan spesifikasi lebih rendah.

Kemampuan mesin majemuk:Operasi putaran pabrik secara bersamaan, putaran multi-spindel yang tersinkronisasi, dan koordinasi antar jalur memungkinkan satu CNC 30i menggantikan apa yang sebelumnya memerlukan dua atau lebih CNC terpisah.

A20B-3300-0472 adalah modul CPU yang menggerakkan platform ini — kartu prosesor yang dipasang pada papan CPU utama 30i yang menjalankan program kontrol real-time CNC.

Spesifikasi Utama

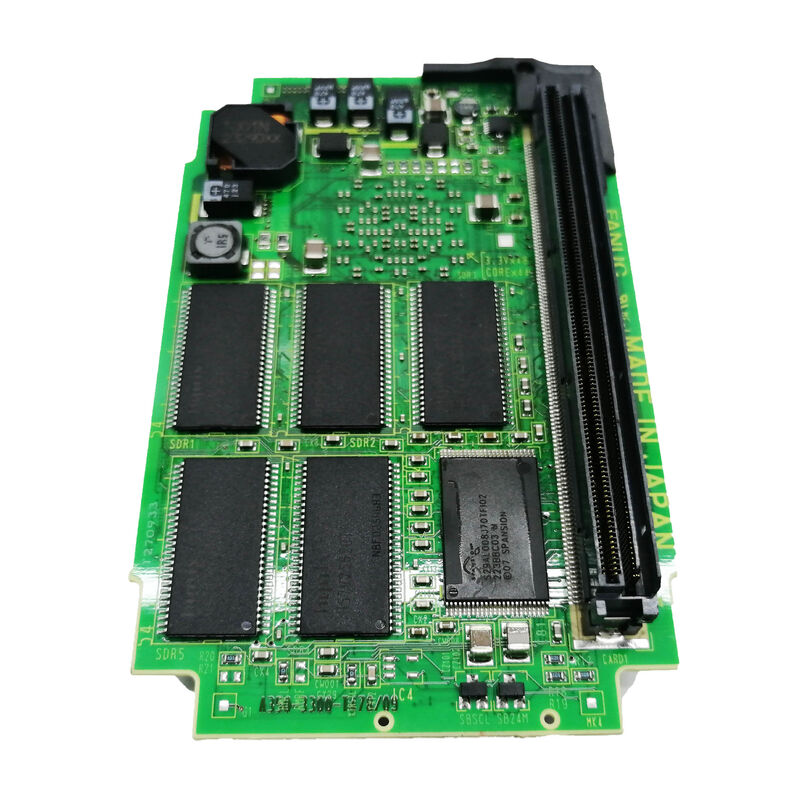

SDRAM 128MB — Memori Kerja untuk Sistem 40 Sumbu

SDRAM 128MB pada A20B-3300-0472 adalah memori kerja yang tersedia untuk lingkungan pemrosesan real-time 30i. Dalam konfigurasi 40 sumbu, 10 jalur, CNC harus secara bersamaan memelihara:

• Data posisi dan perhitungan interpolasi untuk 40 sumbu
• Antrean perintah servo untuk semua sumbu aktif di semua jalur
• Konteks eksekusi tangga PMC untuk banyak jalur
• Programkan data buffer masa depan untuk semua jalur aktif
• Perangkat lunak sistem, perangkat lunak opsi, dan data runtimenya

128MB mewakili alokasi memori kerja yang besar dibandingkan dengan generasi CNC sebelumnya. Tanpa memori kerja yang memadai, buffering 30i akan terbatasi — membatasi laju gerak makan maksimum di mana CNC dapat menjalankan jalur pahat berkontur kompleks tanpa perlambatan.

Skenario Aplikasi

Kesalahan modul CPU CNC 30i:Pusat permesinan FANUC 30i mengembangkan kode alarm sistem yang menunjuk ke kartu CPU. Semua fungsi sumbu terhambat. Setelah memastikan papan utama, modul memori, dan catu daya masih utuh, A20B-3300-0472 diganti. CNC melanjutkan operasi normal.

Modul CPU pengontrol robot:A20B-3300-0472 juga melayani pengontrol robot FANUC yang menggunakan perangkat keras papan utama yang sama. Catatan untuk mencadangkan "data Robot Fanuc yang disimpan ke dalam modul memori" sebelum penggantian berlaku untuk aplikasi pengontrol robot seperti halnya aplikasi CNC.

Pertanyaan Umum

Q1: Apakah A20B-3300-0472 berisi perangkat lunak khusus CNC?

Tidak. Perangkat lunak sistem CNC disimpan dalam modul FROM — item plug-in terpisah. A20B-3300-0472 hanyalah perangkat keras pemrosesan: SDRAM-nya adalah memori kerja yang digunakan CPU saat runtime, bukan penyimpanan persisten. Mengganti A20B-3300-0472 tidak mempengaruhi konten FROM atau parameter yang disimpan SRAM, asalkan modul tersebut tetap utuh.

Q2: Cadangan data apa yang penting sebelum mengganti A20B-3300-0472 di sistem 30i?

Cadangkan semua data parameter dan data program untuk semua jalur kontrol aktif — dalam sistem multi-jalur 30i, ini berarti parameter dan program untuk setiap jalur dicadangkan secara terpisah. Cadangkan juga seluruh data alat, data koordinat kerja, serta tangga dan data PMC. Dalam aplikasi robot, buat cadangan semua program robot dan variabel sistem. Lakukan pencadangan sebelum menangani papan apa pun.

Q3: Bagaimana kinerja A20B-3300-0472 (tipe A6) dibandingkan dengan A20B-3300-0475 (tipe A3)?

Keduanya merupakan modul CPU DRAM 128MB dalam keluarga A20B-3300, namun untuk generasi CNC dan tipe papan utama yang berbeda:

• A20B-3300-0475 (tipe A3): Untuk sistem 0i-D (seri i entry/mid-range)
• A20B-3300-0472 (tipe A6): Untuk Seri 30i (seri i multi-sumbu kelas atas)

Tipe A6 menargetkan platform CNC berkinerja lebih tinggi dengan jumlah sumbu lebih besar, jalur kontrol lebih banyak, dan persyaratan pemrosesan real-time yang lebih menuntut. Mereka tidak bisa dipertukarkan.

Q4: Apa yang terjadi jika SDRAM 128MB pada A20B-3300-0472 gagal sebagian?

Kegagalan memori parsial — di mana beberapa sel memori rusak namun modul masih diinisialisasi sebagian — biasanya bermanifestasi sebagai alarm sistem yang terputus-putus, penyetelan ulang CNC yang tidak dapat dijelaskan, atau konten tampilan yang rusak. Gejala-gejala ini mungkin menyerupai kesalahan lainnya. Kegagalan memori yang penuh dan terus-menerus menyebabkan CNC gagal dalam pengujian mandiri penyalaan dan mencegah pengaktifan normal. Dalam kedua kasus tersebut, mengganti A20B-3300-0472 menyelesaikan kesalahan memori.

Q5: Dapatkah A20B-3300-0472 diuji sebelum pemasangan?

A20B-3300-0472 memerlukan papan utama host agar dapat berfungsi — tidak dapat diuji secara terpisah. Pendekatan konvensional adalah memasang modul pengganti di CNC, menyalakannya, mengamati urutan booting, dan memastikan sistem mencapai kondisi pengoperasian normal. Modul yang diduga rusak (dari sumber yang diketahui buruk) dapat diuji dengan menggantinya dengan sistem 30i yang berfungsi jika tersedia.
