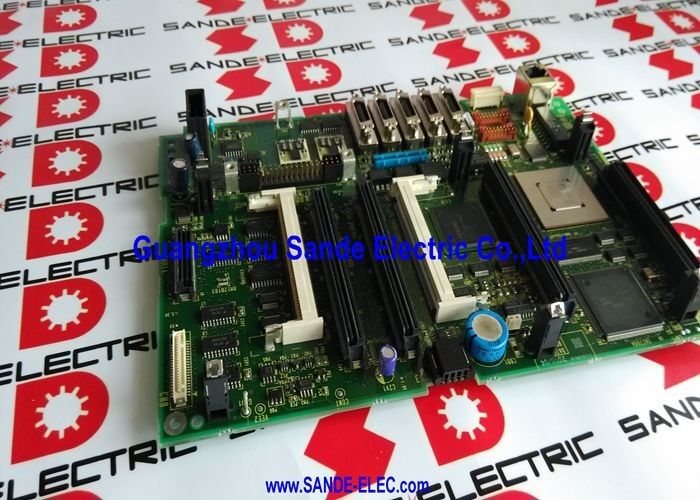

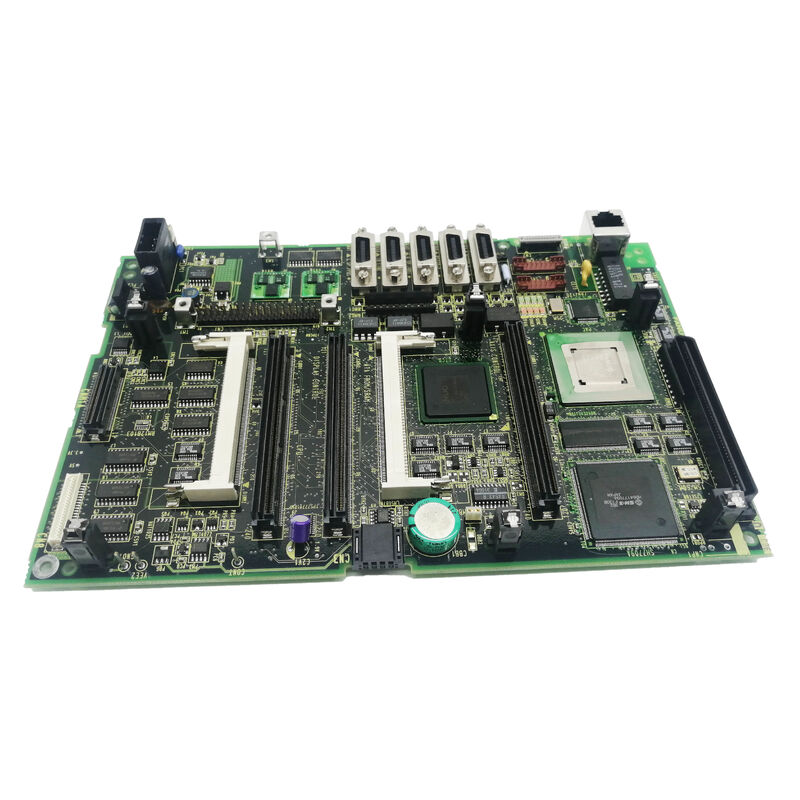

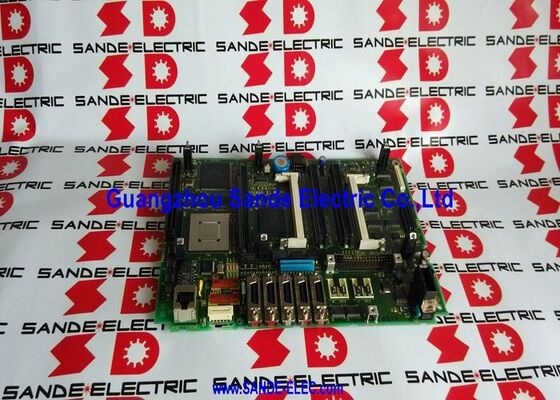

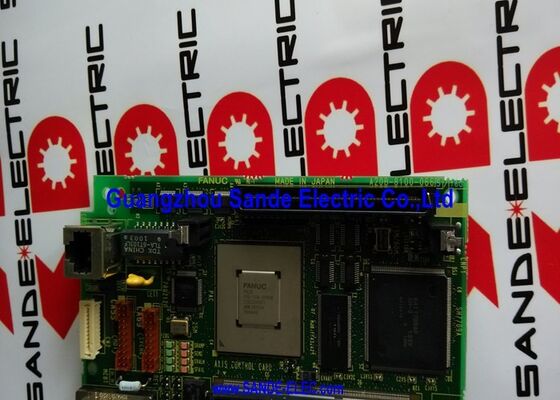

PAPAN PCB A20B-8100-0665 A20B81000665 A2OB-81OO-O665

A20B-8100-0665 | Papan CPU Utama FANUC Seri 21i-B — Motherboard Ethernet / PMC-SB7 / 21i-MB dan 21i-TB / Yellow Backplane

Seri 21i-B — Platform CNC Ringkas i-Series FANUC

FANUC Seri 21i-B adalah anggota keluarga CNC seri i FANUC — generasi yang memperkenalkan komunikasi servo digital FSSB, peningkatan kinerja pemrosesan, dan Ethernet terintegrasi ke platform CNC yang ringkas. Dalam seri-i:

21i-MB:Varian pusat permesinan Seri 21i-B — melayani pusat permesinan vertikal dan horizontal dengan interpolasi multi-sumbu, sadapan kaku, dan fungsionalitas pusat permesinan penuh.

21i-TB:Varian pusat pembubutan — melayani mesin bubut CNC dan pusat pembubutan dengan dukungan siklus pembubutan kode G, pemotongan ulir, dan fungsi khusus mesin bubut.

A20B-8100-0665 adalah papan CPU utama yang umum untuk kedua varian — motherboard tempat pemrosesan utama CNC, komunikasi Ethernet, dan kontrol urutan PMC-SB7 terintegrasi.

Spesifikasi Utama

PMC-SB7 — Kemampuan Program Urutan Tingkat Lanjut

PMC-SB7 adalah varian PMC (Programmable Machine Controller) berkemampuan tertinggi yang tersedia dalam sistem CNC Seri 21i-B. PMC adalah PLC terintegrasi CNC — menjalankan logika urutan peralatan mesin secara paralel dengan gerakan sumbu CNC:

Kapasitas program tangga:PMC-SB7 menyediakan kapasitas diagram tangga yang diperluas — mengakomodasi logika urutan penuh peralatan mesin yang kompleks dengan banyak sumbu, pengubah pahat otomatis, pengubah palet, dan interlocking keselamatan yang canggih.

Pemindaian berkecepatan tinggi:PMC-SB7 menjalankan program tangga dengan kecepatan pemindaian yang cepat — memastikan respons I/O peralatan mesin cukup cepat untuk memenuhi kebutuhan kontrol mesin secara real-time.

Kapasitas masukan/keluaran:Spesifikasi PMC-SB7 mendukung jumlah titik I/O maksimum yang tersedia di platform Seri 21i-B — melayani mesin kompleks dengan sensor dan aktuator I/O yang ekstensif.

Skenario Aplikasi

Kesalahan sistem CNC seri 21i-B — papan CPU utama:Pusat permesinan FANUC 21i-MB mengalami kesalahan CNC tingkat sistem — CNC gagal menyelesaikan inisialisasi penyalaan atau menampilkan alarm tingkat CPU. Setelah memverifikasi kartu prosesor CPU dan modul memori, motherboard A20B-8100-0665 diidentifikasi sebagai kesalahan. Penggantian dengan parameter penuh dan pemulihan program akan mengembalikan mesin ke produksi.

Kesalahan fungsi Ethernet pada 21i-B:Pusat pembubutan Seri 21i-TB kehilangan konektivitas Ethernet — transfer program DNC dan pemantauan jarak jauh hilang. A20B-8100-0665 diidentifikasi sebagai papan yang dilengkapi antarmuka Ethernet. Penggantian memulihkan konektivitas jaringan.

Pertanyaan Umum

Q1: Apa perbedaan antara A20B-8100-0665 dan A20B-8100-0661 atau nomor komponen terdekat yang serupa?

Seri A20B-8100 mencakup papan CPU utama untuk beberapa platform CNC seri FANUC i. A20B-8100-0661 adalah papan CPU utama 18i-B. A20B-8100-0665 khusus untuk 21i-B. Meskipun nomor komponennya hampir sama, papan ini khusus untuk platform CNC — papan 21i-B tidak dapat menggantikan papan 18i-B atau sebaliknya. Konfirmasikan model CNC yang dipasang dari label identifikasi unit kontrol sebelum memesan.

Q2: Setelah mengganti A20B-8100-0665, apakah semua data CNC harus dimuat ulang?

Ya — penggantian papan CPU utama memerlukan pemuatan ulang lengkap semua data CNC: program komponen, parameter sumbu, parameter servo, program tangga PMC, data offset pahat, dan semua konfigurasi sistem. Papan itu sendiri tidak berisi data pengguna yang persisten — semua data berada di modul memori SMD (SRAM, FROM) yang dipasang di papan. Sebelum penggantian, pastikan cadangan semua data CNC lengkap dan terverifikasi tersedia.

Q3: Dapatkah prosesor CPU (A20B-3300-031x) ditransfer dari A20B-8100-0665 yang lama ke A20B-8100-0665 yang baru?

Dalam beberapa kasus, kartu prosesor CPU dapat ditransfer jika tidak rusak — hal ini menghindari registrasi ulang prosesor. Namun, jika prosesor CPU diduga berkontribusi terhadap kesalahan tersebut, menggantinya bersama dengan motherboard akan menghilangkan ketidakpastian tersebut. Konfirmasikan dari manual pemeliharaan FANUC Seri 21i-B yang berlaku apakah prosesor harus ditukar atau diganti dengan yang baru.

Q4: Alarm apa pada CNC 21i-B yang secara spesifik menunjukkan kesalahan A20B-8100-0665?

Kesalahan tingkat motherboard di Seri 21i-B biasanya bermanifestasi sebagai: kegagalan menyelesaikan uji mandiri penyalaan dengan kode kesalahan yang ditampilkan di layar alarm CNC, kode "Alarm Sistem" atau "Alarm Perangkat Keras" yang tidak dapat dikaitkan dengan kartu periferal mana pun, alarm "paritas RAM" atau "kesalahan ROM" yang berulang meskipun modul memori dalam keadaan baik, atau hilangnya fungsi tampilan/MDI sepenuhnya. Hal ini harus dibedakan dari kesalahan modul memori (yang menghasilkan kode kesalahan terkait modul tertentu) dan kesalahan prosesor CPU sebelum menyalahkan motherboard.

Q5: Apakah A20B-8100-0665 mendukung konfigurasi 21i-MB dan 21i-TB?

Ya — A20B-8100-0665 adalah motherboard untuk generasi 21i-B pada varian machining center (21i-MB) dan turning center (21i-TB), serta konfigurasi 21i-B lainnya. Jenis mesin (MB atau TB) ditentukan oleh perangkat lunak CNC dan parameter yang dimuat ke dalam modul memori — perangkat keras A20B-8100-0665 sendiri sama untuk keduanya.
