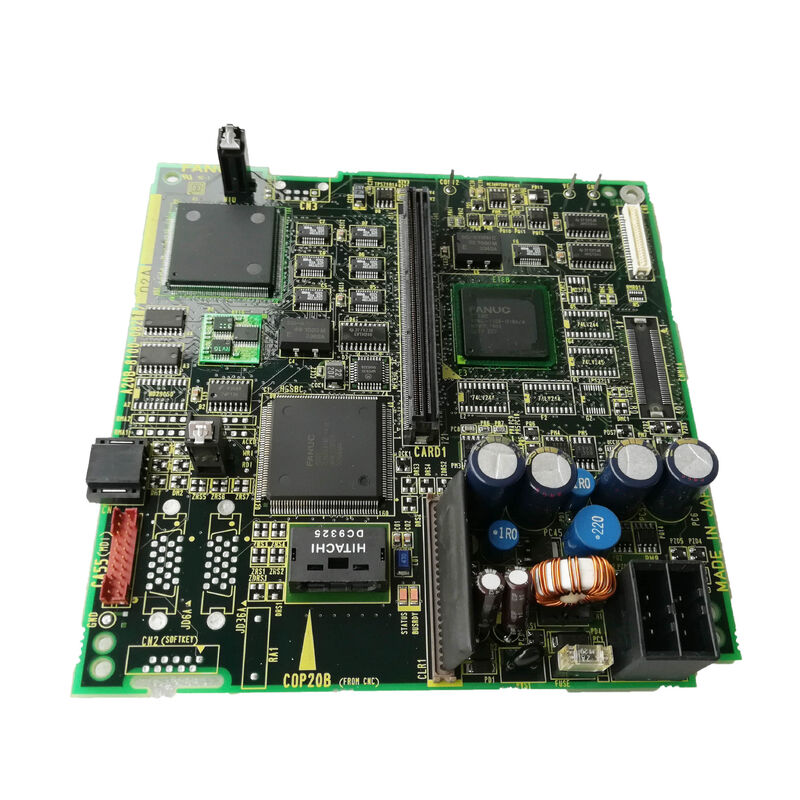

A20B-8100-0821 | PCB Driver LCD Digital Seri FANUC 0i-B — Unit LCD/MDI 8,4 Inci / 9,5 Inci / Papan Display CNC F0i-B

Layar LCD di CNC 0i-B — Fungsi Papan Driver

Antarmuka operator CNC FANUC Seri 0i-B adalah unit LCD/MDI terpisah — gabungan unit layar dan keyboard yang terhubung ke unit kontrol utama CNC. Panel LCD menunjukkan antarmuka operator: posisi sumbu, konten program, pesan alarm, offset alat, dan semua layar CNC.

Antara sinyal video CNC dan panel LCD fisik, PCB driver LCD digital A20B-8100-0821 melakukan konversi penting. Ia menerima data tampilan digital dari CNC, mengubahnya menjadi sinyal waktu tertentu dan tingkat voltase yang diperlukan oleh panel LCD, dan menggerakkan susunan piksel panel dan kontrol lampu latar untuk menghasilkan gambar tampilan yang dapat dibaca dan diformat dengan benar.

Tanpa A20B-8100-0821 berfungsi dengan benar, panel LCD menerima sinyal drive yang salah atau tidak ada sama sekali — mengakibatkan tampilan kosong, gambar rusak, atau layar berkedip.

Spesifikasi Utama

8,4 Inci dan 9,5 Inci — Dua Ukuran Layar, Satu Papan

A20B-8100-0821 mendukung panel LCD 8,4 inci dan 9,5 inci dalam rentang unit LCD/MDI 0i-B. Kedua ukuran tersebut mewakili opsi panel LCD fisik berbeda yang digunakan oleh pembuat peralatan mesin pada generasi 0i-B:

LCD 8,4 inci:Ukuran layar ringkas yang digunakan pada panel operator CNC 0i-B yang lebih kecil — hemat ruang untuk pusat pembubutan dan pusat permesinan kecil di mana ruang panel operator terbatas.

LCD 9,5 inci:Panel yang sedikit lebih besar menyediakan area tampilan yang lebih mudah dibaca — digunakan dalam sistem 0i-B yang memerlukan panel operator lebih besar.

Parameter waktu dan level sinyal papan driver mendukung kedua ukuran layar, menjadikan A20B-8100-0821 pengganti yang tepat untuk sistem 0i-B dengan ukuran layar apa pun. Konfirmasikan ukuran panel fisik dari unit yang ada sebelum memesan.

Skenario Aplikasi

Kegagalan tampilan 0i-B:Mesin bubut CNC FANUC 0i-B menampilkan tampilan kosong pada panel operator. CNC terus menjalankan program secara normal — memastikan unit utama CNC masih utuh. Investigasi memastikan panel LCD dan lampu latar berfungsi saat diuji dengan sinyal eksternal. Papan driver LCD A20B-8100-0821 di dalam unit LCD/MDI diidentifikasi sebagai kesalahan. Penggantian mengembalikan tampilan operator.

Menampilkan kerusakan pada pusat permesinan 0i-B:LCD 8,4 inci pada pusat permesinan 0i-B menunjukkan karakter kacau atau gambar berkedip-kedip yang berubah seiring getaran mesin. A20B-8100-0821 mengalami kesalahan sinyal terputus-putus. Penggantian menyelesaikan kerusakan tampilan.

Pertanyaan Umum

Q1: Apakah A20B-8100-0821 kompatibel dengan sistem 0i-A dan 0i-B?

CNC Tools LLC mengonfirmasi bahwa A20B-8100-0821 ditujukan untuk "kontrol 0i-A, 0i-B". Generasi 0i-A dan 0i-B menggunakan arsitektur unit LCD/MDI terpisah yang serupa dengan layar 8,4 inci dan 9,5 inci. Konfirmasikan nomor komponen unit LCD/MDI tertentu dengan dokumentasi suku cadang untuk CNC yang berlaku sebelum memesan.

Q2: Apa perbedaan antara PCB driver LCD digital dan driver LCD analog?

Driver LCD digital mengirimkan data tampilan sebagai sinyal digital diskrit yang disesuaikan dengan antarmuka digital asli panel LCD. Driver analog mengubah data video menjadi sinyal analog berkelanjutan. Panel LCD modern menggunakan antarmuka digital untuk kualitas gambar yang lebih baik dan kekebalan terhadap kebisingan. A20B-8100-0821 adalah tipe digital — sesuai untuk teknologi LCD yang digunakan pada unit tampilan FANUC CNC era 0i-B.

Q3: Dapatkah A20B-8100-0821 yang gagal merusak panel LCD?

Kegagalan driver PCB dapat menghasilkan level tegangan atau sinyal waktu yang tidak normal pada konektor input panel LCD. Dalam kebanyakan kasus, papan driver yang gagal menyebabkan tampilan menjadi kosong atau menampilkan konten yang rusak tanpa merusak panel LCD itu sendiri secara permanen. Namun, tingkat tegangan yang salah secara terus-menerus dari komponen driver yang mengalami korsleting berpotensi menimbulkan tekanan pada panel LCD. Periksa panel LCD secara visual setelah memasang papan driver pengganti — pastikan gambar tampilan sudah benar di seluruh layar sebelum menyatakan perbaikan selesai.

Q4: Apakah penggantian A20B-8100-0821 memerlukan perubahan parameter CNC?

Tidak. PCB driver LCD adalah antarmuka tampilan perangkat keras — tidak membawa parameter CNC. Setelah memasang A20B-8100-0821 pengganti dan menyambungkan kembali unit LCD/MDI, CNC akan segera menghasilkan tampilan yang benar saat dinyalakan tanpa modifikasi parameter apa pun. Jika konten tampilan tidak sejajar atau salah format setelah penggantian, pastikan parameter jenis tampilan CNC sesuai dengan ukuran panel LCD yang dipasang (8,4 inci atau 9,5 inci).

Q5: Apa kabel sinyal yang menghubungkan unit LCD/MDI ke unit utama CNC?

Unit LCD/MDI terpisah terhubung ke papan utama CNC melalui kabel sinyal tampilan khusus. Kabel ini membawa data tampilan digital (sinyal video dalam LVDS atau format digital serupa), rel catu daya untuk unit LCD/MDI, dan sinyal balik keyboard. Jenis kabel dan konektor ditentukan dalam manual koneksi FANUC Seri 0i-B. Kondisi kabel harus diperiksa saat menyelidiki kesalahan tampilan — kabel sinyal yang rusak atau tidak tersambung dengan baik dapat menimbulkan gejala yang mirip dengan papan A20B-8100-0821 yang rusak.
