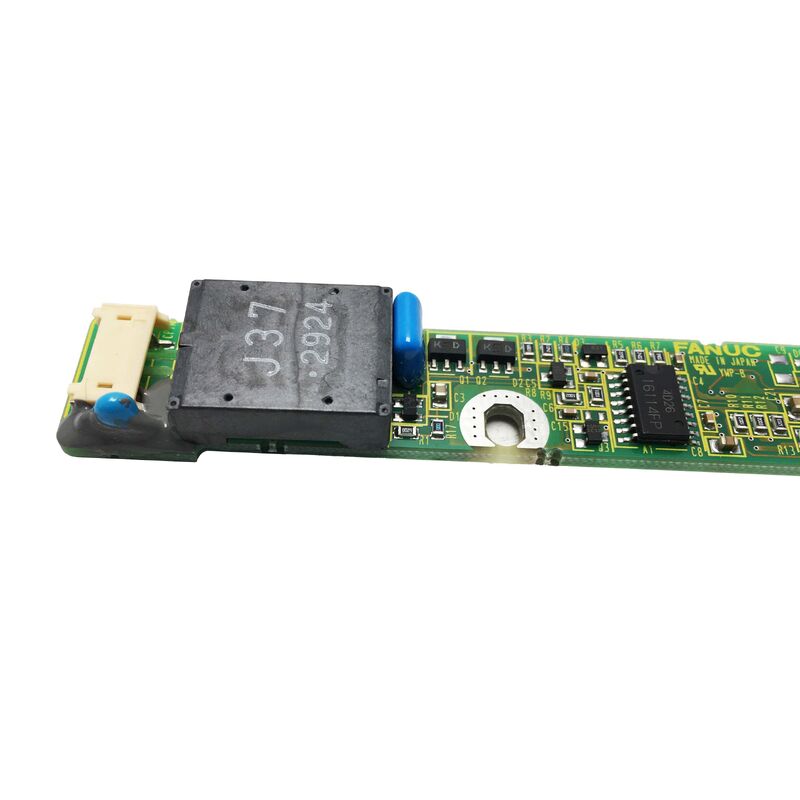

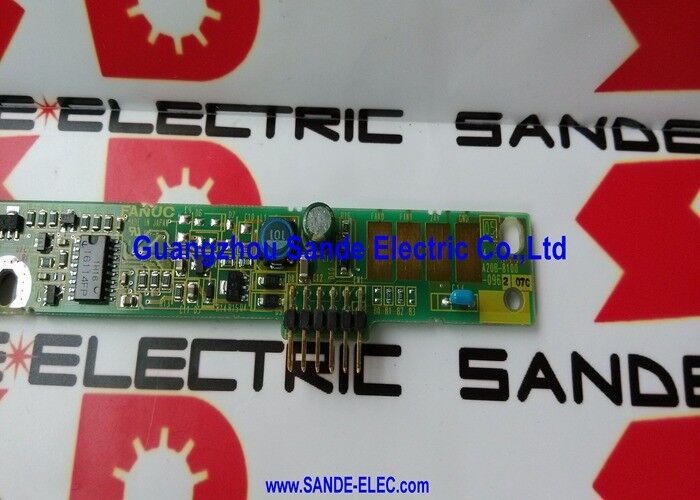

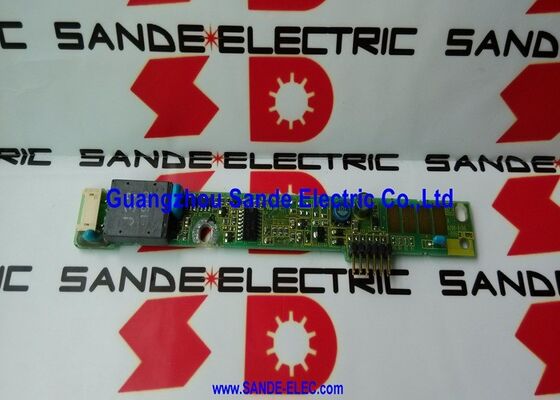

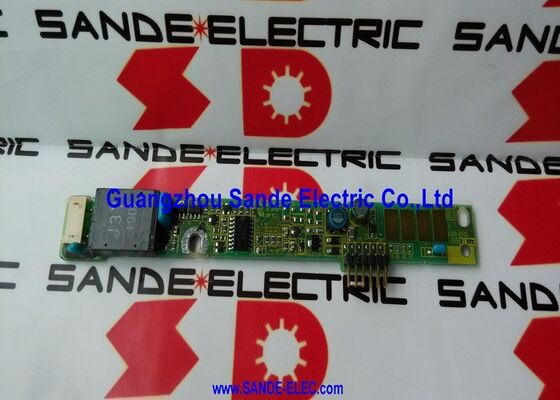

A20B-8100-0962 | Kartu Inverter LCD FANUC — Layar LCD CNC / PCB Catu Daya 0–40°C / 80% RH / Lampu Latar

Apa yang Dilakukan Kartu Inverter pada Layar CNC

Panel LCD pada antarmuka operator FANUC CNC memerlukan dua hal untuk menghasilkan gambar yang terlihat: sinyal video dari CNC (yang menentukan apa yang akan ditampilkan) dan lampu latar di belakang panel (yang memberikan cahaya yang membuat gambar terlihat oleh operator).

Sinyal video berasal dari papan pengontrol tampilan CNC. Daya lampu latar berasal dari kartu inverter.

Layar FANUC CNC di era ketika A20B-8100-0962 dirancang menggunakan lampu latar CCFL (Cold Cathode Fluorescent Lamp). Lampu CCFL memerlukan daya AC berfrekuensi tinggi dan bertegangan tinggi untuk beroperasi — biasanya 500V atau lebih pada 40–100kHz. Catu daya DC CNC tidak dapat menggerakkan CCFL secara langsung. A20B-8100-0962 adalah sirkuit yang melakukan konversi ini: ia mengambil suplai DC tegangan rendah dari CNC dan menghasilkan output AC frekuensi tinggi dan tegangan tinggi yang menggerakkan lampu latar CCFL.

Ketika inverter A20B-8100-0962 gagal, lampu latar panel LCD padam — tampilan tampak gelap gulita atau sangat redup, meskipun CNC berjalan normal. Gambar secara teknis masih dihasilkan oleh sirkuit video, namun tidak terlihat tanpa penerangan lampu latar.

Spesifikasi Utama

Spesifikasi Lingkungan Pengoperasian

A20B-8100-0962 dinilai untuk pengoperasian di lingkungan yang sama dengan unit kontrol CNC yang dilayaninya:

Suhu (0–40°C):Sistem pendingin kabinet kontrol CNC menjaga suhu internal di bawah batas pengoperasian 40°C. Jika pendinginan kabinet gagal — kipas berhenti, filter udara tersumbat — suhu internal dapat naik melebihi batas ini, sehingga membahayakan inverter dan papan lainnya.

Kelembaban (≤80% RH, tanpa kondensasi):Persyaratan non-kondensasi itu penting. Pengembunan pada bagian keluaran tegangan tinggi kartu inverter dapat menciptakan jalur konduktif yang menyebabkan busur api, kerusakan pelacakan, atau kegagalan komponen. Instalasi CNC di lingkungan lembab (bengkel pengecoran, bengkel press) harus memastikan tekanan positif kabinet dan penyegelan mencegah masuknya udara lembab.

Ketinggian (≤1.000 meter):Di atas 1.000 meter, berkurangnya kepadatan udara mempengaruhi manajemen termal transistor switching frekuensi tinggi inverter. Inverter dengan rating standar tidak direkomendasikan di atas ketinggian ini tanpa mengonfirmasi kesesuaiannya dengan dokumentasi teknis FANUC.

Skenario Aplikasi

Tampilan CNC gelap saat penyalaan:Unit kontrol FANUC CNC menyala secara normal — semua sumbu merespons, program berjalan, alarm ada pada status CNC internal — namun tampilan panel operator benar-benar gelap. Menekan tombol akan menghasilkan respons CNC yang mengonfirmasi bahwa CNC sedang berjalan. Pengujian dengan sumber cahaya eksternal menunjukkan gambar samar pada LCD, memastikan panel LCD dan sirkuit video utuh namun lampu latar gagal. Kartu inverter A20B-8100-0962 diganti. Layar kembali ke kecerahan penuh.

Peredupan tampilan terputus-putus:Tampilan panel operator CNC terkadang meredup secara signifikan sebelum kembali ke kecerahan normal. Gejalanya memburuk saat mesin memanas. Komponen inverter A20B-8100-0962 menunjukkan penurunan terkait suhu. Penggantian proaktif mencegah kegagalan lampu latar sepenuhnya.

Pertanyaan Umum

Q1: Bagaimana cara membedakan kegagalan kartu inverter dari kegagalan panel LCD?

Kegagalan inverter menyebabkan hilangnya cahaya latar — panelnya gelap atau sangat redup, namun LCDnya sendiri masih utuh. Kegagalan panel LCD biasanya menyebabkan cacat gambar permanen: piksel mati, garis pada gambar, atau kerusakan sebagian tampilan. Uji dengan menyorotkan cahaya terang ke permukaan LCD pada sudut yang dangkal — jika Anda dapat melihat samar-samar layar CNC yang dirender dengan benar, berarti sinyal video mencapai LCD dan inverter adalah komponen yang gagal. Jika panel menunjukkan distorsi atau area hilang, panel LCD itu sendiri mungkin bermasalah.

Q2: Dapatkah A20B-8100-0962 digunakan dengan pengganti LCD dengan lampu latar LED?

Panel LCD dengan lampu latar LED tidak menggunakan inverter CCFL. Panel LED menyertakan sirkuit driver LED terintegrasinya sendiri atau menerima sinyal DC tegangan rendah secara langsung. Jika LCD CCFL asli diganti dengan panel retrofit LED, inverter A20B-8100-0962 biasanya dilewati atau diputuskan — kebutuhan daya panel LED berbeda. Konfirmasikan persyaratan sambungan retrofit LED tertentu sebelum melanjutkan.

Q3: Apa yang menyebabkan inverter CCFL gagal seiring waktu?

Kegagalan inverter CCFL biasanya berkaitan dengan usia. Kapasitor elektrolitik di rangkaian inverter menurun seiring waktu - kehilangan kapasitansi atau meningkatkan resistansi seri setara (ESR). Ketika kualitas kapasitor menurun, frekuensi osilasi inverter dan tegangan keluaran menjadi tidak stabil. Lampu CCFL sendiri juga menua — efisiensinya menurun dan tegangan awal meningkat, sehingga menambah tekanan pada inverter. Kombinasi penuaan lampu dan penuaan kapasitor merupakan mekanisme kegagalan yang paling umum.

Q4: Apakah A20B-8100-0962 merupakan suku cadang CNC standar atau komponen khusus mesin?

Kartu inverter A20B-8100-0962 adalah nomor komponen FANUC — ini adalah komponen FANUC CNC standar, bukan komponen khusus mesin. Ini muncul dalam beberapa konfigurasi tampilan FANUC CNC yang menggunakan perangkat keras inverter yang sama. Hal ini menjadikannya cadangan yang dapat disimpan untuk fasilitas pemeliharaan sistem FANUC CNC dengan unit tampilan yang kompatibel.

Q5: Setelah mengganti A20B-8100-0962, apakah diperlukan penyesuaian CNC?

Tidak. Kartu inverter adalah komponen catu daya murni — tidak memiliki antarmuka digital ke CNC dan tidak membawa parameter tersimpan. Setelah memasang pengganti dan menyalakannya, lampu latar akan langsung menyala tanpa langkah konfigurasi CNC apa pun. Jika layar tetap gelap setelah memasang penggantinya, selidiki lampu CCFL itu sendiri — lampu tersebut mungkin telah mencapai akhir masa pakainya dengan sendirinya.
