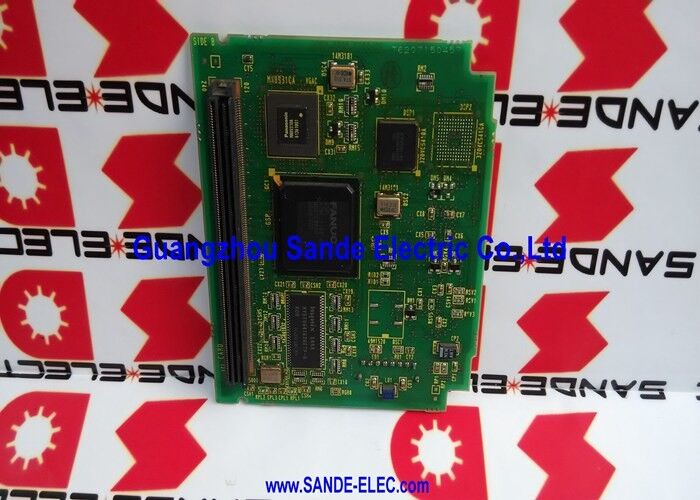

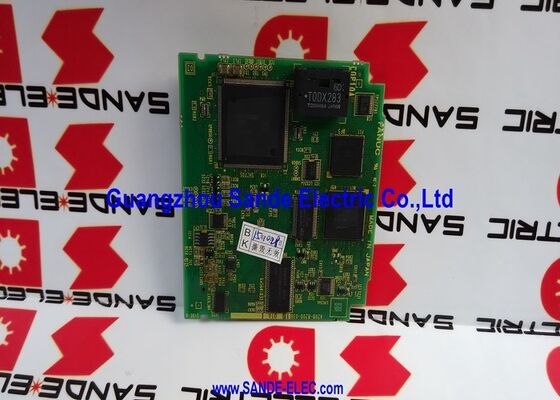

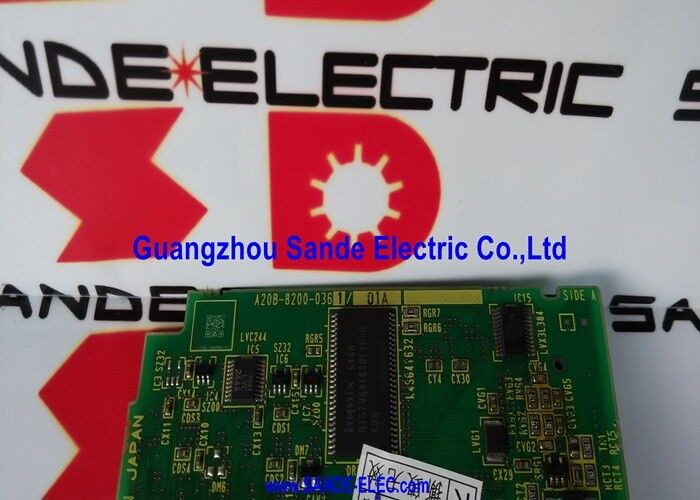

A20B-8200-0361 | Seri FANUC 0i-TC Servo FSSB 2 Sumbu + Kartu Grafis LCD — PCB Fungsi Ganda / Mesin Bubut Dua Sumbu / Platform 0i-C

Satu Kartu, Dua Fungsi Penting

A20B-8200-0361 adalah PCB tunggal yang menjalankan dua peran berbeda dan penting dalam unit kontrol bubut CNC 0i-TC:

Pengontrol Servo FSSB (2 saluran):Papan tersebut menghasilkan sinyal komunikasi FSSB (Fibre Optic Servo Serial Bus) untuk dua sumbu servo mesin bubut — biasanya X (cross-slide) dan Z (carriage). FSSB adalah bus serial serat optik FANUC yang membawa perintah posisi dari CNC ke penguat servo dan mengembalikan umpan balik encoder ke CNC.

Mesin Grafis LCD:Papan tersebut secara bersamaan menggerakkan layar LCD CNC — menghasilkan sinyal keluaran video yang menghasilkan tampilan antarmuka operator yang terlihat pada layar terintegrasi mesin bubut. Pesan alarm, konten program, tampilan posisi, dan halaman offset alat semuanya berasal dari fungsi grafis ini.

Menggabungkan kedua fungsi pada satu kartu merupakan keputusan arsitektur khusus untuk konfigurasi mesin bubut dua sumbu 0i-TC. Ini mengurangi jumlah papan di unit kontrol, menjaga unit kontrol 0i-C tetap kompak, dan sesuai dengan kebutuhan mesin 2 sumbu.

Spesifikasi Utama

0i-TC — Seri Kartu Ini Dirancang Untuknya

FANUC Seri 0i-TC (Seri 0i Turning Centre, Model C) adalah varian platform 0i-C dengan konfigurasi mesin bubut. Jika 0i-MC melayani pusat permesinan dengan 3 sumbu atau lebih, 0i-TC dioptimalkan untuk operasi pembubutan — khususnya konfigurasi 2 sumbu (X dan Z) yang mencakup sebagian besar aplikasi bubut CNC.

A20B-8200-0361 adalah satu-satunya servo/kartu grafis dalam sistem 0i-TC. Unit kontrol 0i-TC yang lengkap terdiri dari: PCB 0i-C utama, kartu memori FROM/SRAM, gabungan FSSB/kartu grafis, dan panel LCD. Tumpukan empat elemen yang ringkas ini adalah otak elektronik lengkap dari mesin bubut.

Ketika A20B-8200-0361 gagal, tampilan dan komunikasi servo berhenti secara bersamaan. Mesin bubut tidak dapat menggerakkan sumbunya (tidak ada perintah FSSB) dan tidak dapat menampilkan konten apa pun (fungsi grafis hilang). Kedua gejala tersebut secara bersamaan merupakan ciri khas dari kartu fungsi ganda ini.

Skenario Aplikasi

Tampilan kosong bubut 0i-TC dan alarm servo:Mesin bubut CNC 0i-TC menyala tetapi menampilkan tampilan kosong dan segera menghasilkan kode alarm servo. Kedua gejala yang terjadi bersamaan mengonfirmasi bahwa A20B-8200-0361 adalah komponen yang gagal, bukan kegagalan servo atau tampilan yang terpisah. Penggantian mengembalikan kedua fungsi secara bersamaan.

Perbaikan mesin bubut CNC:Unit kontrol mesin bubut 0i-TC yang lebih tua mengalami perbaikan tingkat papan. A20B-8200-0361 diganti bersama papan utama dan kartu memori untuk mengatur ulang masa pakai elektronik seluruh unit kontrol.

Pertanyaan Umum

Q1: Dapatkah A20B-8200-0361 digunakan pada platform 0i-C versi 0i-MC (pusat permesinan)?

Tidak. A20B-8200-0361 dirancang khusus untuk konfigurasi 0i-TC (pusat belok) dengan tepat 2 saluran servo FSSB (sumbu X dan Z). Varian pusat permesinan 0i-MC menggunakan servo/kartu grafis berbeda dengan saluran FSSB tambahan untuk mencakup 3 sumbu atau lebih. Papan fisiknya berbeda dan tidak dapat dipertukarkan antara varian TC dan MC.

Q2: Apakah penggantian A20B-8200-0361 memerlukan konfigurasi ulang penetapan sumbu FSSB?

Parameter penetapan sumbu FSSB disimpan dalam memori parameter SRAM CNC — bukan di kartu A20B-8200-0361 itu sendiri. Setelah memasang kartu pengganti, CNC membaca parameter FSSB yang ada dan menjalin kembali komunikasi dengan penguat servo. Tidak diperlukan entri ulang parameter FSSB jika modul SRAM ditransfer secara utuh dari sistem asli.

Q3: Apa sebutan sistem CNC yang kompatibel dengan A20B-8200-0361?

Sistem yang kompatibel memiliki sebutan dalam rentang A02B-03xx-Bxxx — khususnya konfigurasi 0i-TC. PCB 0i-C utama (A20B-8200-039x) adalah papan host. Konfirmasikan penunjukan sistem spesifik dari dokumentasi mesin sebelum memesan.

Q4: Jika hanya tampilan yang gagal pada mesin bubut 0i-TC, apakah A20B-8200-0361 perlu diganti?

Karena fungsi servo dan grafis FSSB berbagi papan fisik yang sama, kegagalan tampilan pada mesin bubut 0i-TC yang tidak memiliki alarm servo masih dapat menunjukkan kesalahan parsial A20B-8200-0361. Sebelum menyimpulkan bahwa kartu tersebut rusak, pastikan lampu latar LCD dan panel LCD itu sendiri berfungsi. Jika perangkat keras LCD dipastikan utuh dan tampilan tetap gelap atau rusak, bagian grafis A20B-8200-0361 kemungkinan besar rusak dan papan perlu diganti.

Q5: Data cadangan apa yang penting sebelum mengganti A20B-8200-0361?

Kartu A20B-8200-0361 sendiri tidak menyimpan data. Data disimpan di kartu memori FROM dan SRAM. Sebelum mengganti A20B-8200-0361, lakukan pencadangan lengkap seluruh parameter CNC, program komponen, offset pahat, dan offset kerja melalui fungsi pencadangan ALL IO CNC. Jika baterai SRAM juga menunjukkan peringatan tegangan rendah, gantilah terlebih dahulu untuk menghindari kehilangan data SRAM selama penggantian papan.
