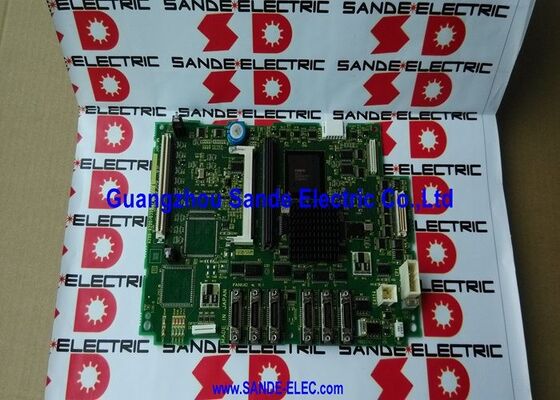

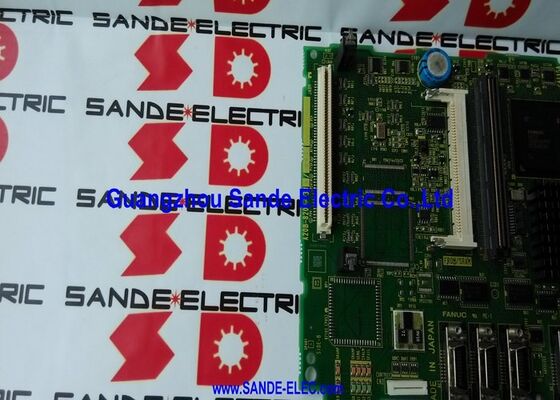

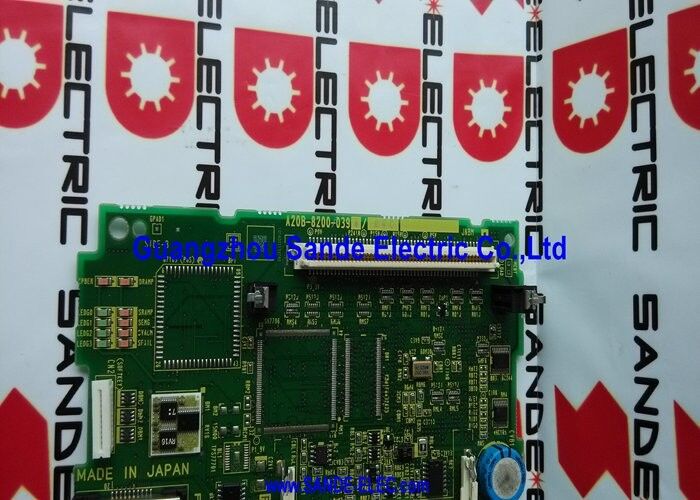

sistem board A20B-8200-0396 A2OB-82OO-O396 A20B82000396

A20B-8200-0396∙ FANUC Zero-i Mate-C (0i Mate Model C) PCB Utama ∙ LCD-Mounted / FSSB / A02B-0311-B5xx Sistem

Zero-i Mate-C ¢ Ekonomi CNC Dengan Kemampuan i-Generation

FANUC Zero-i Mate-C (Seri 0i Mate Model C) adalah varian yang kompak dan ekonomis dari platform 0i-C.Penggantinya "Mate" mengidentifikasi ini sebagai sistem konfigurasi yang dikurangi dalam keluarga 0i yang dioptimalkan untuk mesin alat yang lebih sederhana (2 sampai 3 poros mesin bubut, pusat pengolahan kompak, dan mesin pengeboran dasar) di mana jumlah sumbu 0i-C penuh dan komplemen I/O melebihi kebutuhan aplikasi.

Dalam generasi 0i Mate-C, PCB utama A20B-8200-0396 adalah papan induk fondasi fisik dari unit kontrol di mana semua modul pilihan, kartu CPU, dan modul memori dipasang.Setiap fungsi dari 0i Mate-C CNC pengendalian gerak sumbu, pengatur kecepatan spindle, logika urutan mesin PMC, tampilan operator, dan komunikasi tergantung pada papan ini utuh dan fungsional.

Spesifikasi Utama

0i Mate-C vs 0i-C Platform kompak, Arsitektur yang sama

0i Mate-C berbagi generasi perangkat keras yang sama dengan 0i-C (menggunakan papan utama seri A20B-8200 yang sama), tetapi dengan perbedaan konfigurasi:

Lebih sedikit poros:0i Mate-C biasanya mendukung 2 sampai 3 sumbu yang dikendalikan, dibandingkan dengan maksimum 0i-C yang lebih tinggi.

Pengurangan I/O:Konfigurasi Mate menyediakan I/O yang cukup untuk mesin alat sederhana tanpa kapasitas I/O yang diperluas dari 0i-C penuh.

Kompleten modul yang lebih kecil:Unit kontrol Mate secara fisik lebih kompak, dengan lebih sedikit slot papan dan jumlah total modul yang lebih kecil.

A20B-8200-0396 adalah master board untuk varian Mate layout konektor spesifik dan konfigurasi slot sesuai dengan unit kontrol 0i Mate-C daripada 0i-C penuh.

Skenario Aplikasi

Kegagalan papan utama Mate-C CNC:Sebuah mesin bubut dengan FANUC 0i Mate-C CNC gagal untuk memulai tampilan menunjukkan tidak ada konten dan sistem tidak melakukan respon pada power-on.A20B-8200-0396 diidentifikasi sebagai papan utama yang gagalMenginstal pengganti, menginstal ulang modul memori asli, dan memulihkan dari cadangan parameter mengembalikan mesin bubut ke produksi.

Renovasi unit kontrol Mate-C:Sebuah unit kontrol CNC 0i Mate-C yang lebih tua direnovasi untuk digunakan kembali. A20B-8200-0396 diganti untuk mengatur kembali masa pakai papan utama, memastikan unit yang direnovasi dimulai dengan perangkat keras yang dapat diandalkan.

FAQ

T1: Apa perbedaan antara A20B-8200-0395 dan A20B-8200-0396?

Keduanya adalah PCB utama Zero-i Mate C dalam kisaran A20B-8200-039x. Adjacent part numbers in this range represent either hardware revisions of the same board or variants serving slightly different 0i Mate-C configurations (different machine type variants or option module configurations). Konfirmasi penunjukan pengontrol yang tepat dari sistem target (A02B-0311-B5xx) terhadap daftar suku cadang untuk menentukan varian papan utama mana yang benar untuk pengontrol tertentu.

T2: Apakah saya perlu memuat ulang perangkat lunak sistem CNC setelah mengganti A20B-8200-0396?

Jika modul FROM (Flash ROM) ditransfer utuh dari papan utama asli ke pengganti, perangkat lunak sistem CNC dipertahankan.Modul FROM adalah item plug-in mereka tidak dilas ke papan utama sehingga mereka dapat dipindahkan ke papan penggantiJika modul FROM tidak ditransfer (atau jika mereka rusak), perangkat lunak sistem CNC harus dimuat kembali dari media instalasi asli.

T3: Bagaimana cadangan baterai SRAM dipengaruhi ketika A20B-8200-0396 diganti?

Modul SRAM didukung baterai untuk mempertahankan parameter dan program saat mati daya. Baterai untuk cadangan SRAM dapat berada di papan utama itu sendiri atau pada unit baterai terpisah,tergantung pada konfigurasi Mate-C 0i tertentu. Konfirmasi lokasi baterai sebelum diganti. Jika baterai SRAM berada di papan utama dan papan lama dihapus,modul SRAM mungkin kehilangan daya melakukan cadangan parameter dan program penuh sebelum memulai penggantian papan utama.

T4: Apa fungsi kartu gabungan FSSB/graphics, dan apakah kartu tersebut ditransfer selama penggantian papan utama?

FSSB/graphics combined card terhubung ke papan utama dan melakukan dua fungsi: FSSB menghasilkan sinyal servo communication fiber optic untuk servo amplifier yang terhubung;grafik menghasilkan sinyal video untuk layar LCD. Kartu ini terhubung ke slot khusus papan utama. Selama penggantian papan utama, lepaskan kartu ini dari papan utama lama dan pasang kembali di slot yang sama pada penggantian A20B-8200-0396.Tidak perlu diganti kecuali juga rusak.

T5: Cadangan data CNC apa yang penting sebelum mengganti A20B-8200-0396?

Sebelum penggantian: backup semua parameter CNC (ALL IO backup), semua program bagian yang disimpan, data offset alat, data offset kerja, program tangga PMC,dan data penguasaan (data posisi encoder absolut). Tanpa cadangan parameter lengkap, restoring the machine after main board replacement requires obtaining the original machine builder's parameter file — a process that can cause extended downtime if those files are not readily available.
