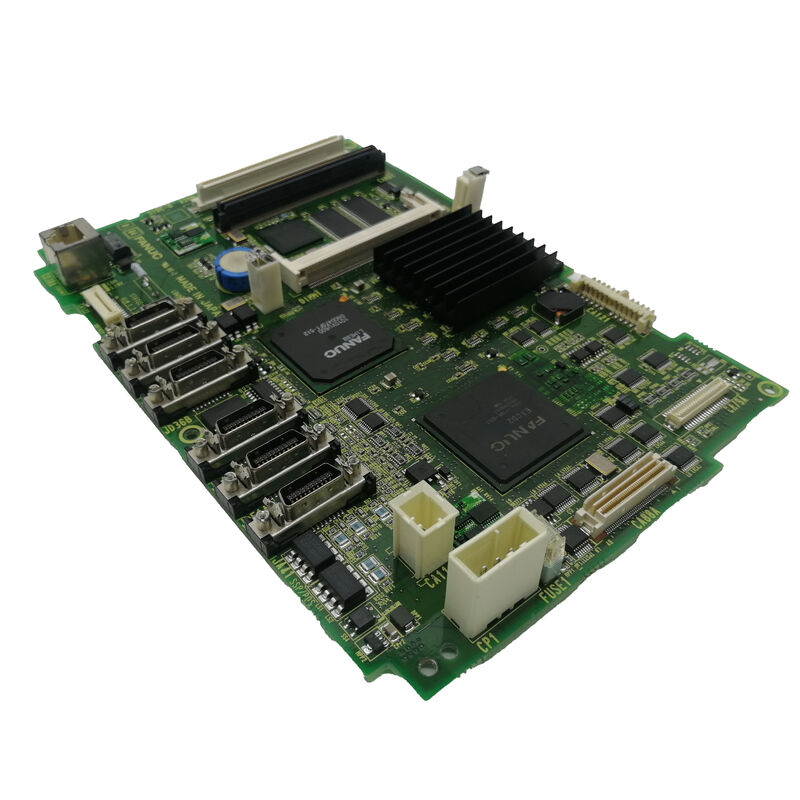

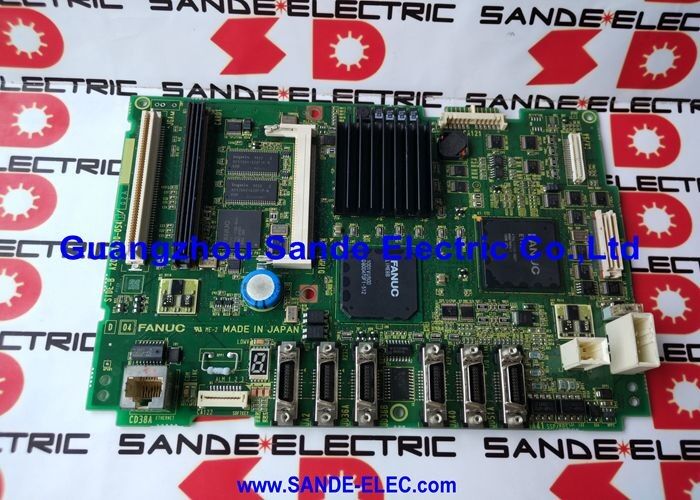

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD PCB Utama A3 — 5VDC / 9W / Fungsi PC Ethernet / Bidang Belakang Kuning / 0,45kg

Sistem 0i-D — Generasi yang Dilayani A20B-8200-0543

FANUC Seri 0i-D adalah platform 0i CNC generasi keempat (mengikuti 0i-A, 0i-B, dan 0i-C). Dalam hierarki CNC FANUC, 0i-D adalah opsi yang hemat biaya dan memiliki keandalan tinggi untuk peralatan mesin serba guna — pusat permesinan (0i-MD) dan pusat pembubutan (0i-TD) yang tidak memerlukan kemampuan multi-sumbu canggih dari seri 30i atau 31i.

Generasi 0i-D menghadirkan kemajuan yang berarti dibandingkan pendahulunya: peningkatan kinerja servo, PMC yang lebih mumpuni (jalur peningkatan PMC SA1 hingga SB7), dan fungsionalitas PC internal. A20B-8200-0543 adalah papan utama A3 untuk generasi ini — motherboard fisik yang menghubungkan semua kartu opsi dan modul di dalam unit kontrol 0i-D.

Spesifikasi Utama

Fungsi PC dan Ethernet — Konektivitas Jaringan Terintegrasi

A20B-8200-0543 menyertakan fungsi PC dengan port Ethernet. Ini merupakan fitur penting generasi 0i-D yang membedakannya dengan generasi 0i sebelumnya. Fungsi PC memungkinkan:

DNC (Kontrol Numerik Langsung):Bagian program dapat dialirkan ke CNC dari PC yang terhubung melalui jaringan Ethernet, tanpa memuat program ke penyimpanan program CNC. Program panjang yang tidak muat di memori dijalankan langsung dari server PC.

Pengumpulan data:Status mesin, data eksekusi program, dan jumlah produksi dapat ditransmisikan ke sistem jaringan pabrik melalui Ethernet. Konektivitas ini mendukung integrasi Manufacturing Execution System (MES) tanpa perangkat keras komunikasi tambahan.

Manajemen program:Pustaka program yang disimpan di server jaringan dapat diakses di mesin melalui koneksi Ethernet, menyederhanakan produksi multi-program.

Skenario Aplikasi

Kegagalan papan utama pusat permesinan 0i-MD:FANUC 0i-MD CNC gagal melakukan booting — LCD tetap kosong dan tidak ada daya sumbu yang terbentuk. Setelah memastikan catu daya benar, A20B-8200-0543 diidentifikasi sebagai papan utama yang rusak. Penggantian memulihkan urutan booting CNC, dan pemulihan parameter dari cadangan mengembalikan mesin ke produksi.

Hilangnya konektivitas Ethernet:Pusat pembubutan 0i-TD kehilangan koneksi jaringan Ethernet yang digunakan untuk streaming program DNC. Investigasi mengonfirmasi bahwa port Ethernet pada A20B-8200-0543 telah gagal. Penggantian papan mengembalikan fungsi jaringan DNC, memungkinkan streaming program dilanjutkan.

Perbaikan sistem 0i-D:Pusat permesinan 0i-MD yang lama telah direnovasi. A20B-8200-0543 diganti sebagai bagian dari pembaruan elektronik penuh bersama dengan papan lain di unit CNC, sehingga mengatur ulang masa pakai papan utama.

Pertanyaan Umum

Q1: Model CNC 0i-D apa yang kompatibel dengan A20B-8200-0543?

A20B-8200-0543 dikonfirmasi untuk FANUC 0i-MD (machining center) dan 0i-TD (turning center) pada generasi 0i-D. Penunjukan unit kontrol yang kompatibel mencakup seri A02B-0319-Bxxx (0i-MD). Untuk konfigurasi atau subtipe 0i-D lainnya, konfirmasikan penunjukan A02B unit kontrol spesifik terhadap daftar suku cadang A20B-8200-0543 sebelum memesan.

Q2: Apakah penggantian A20B-8200-0543 mempengaruhi konfigurasi Ethernet?

Alamat MAC Ethernet dan parameter jaringan (alamat IP, subnet, gateway) biasanya disimpan dalam memori non-volatil di papan utama atau di area konfigurasi sistem CNC. Jika A20B-8200-0543 pengganti dipasang, parameter jaringan Ethernet mungkin perlu dimasukkan kembali. Alamat MAC papan pengganti mungkin berbeda dari aslinya — informasikan kepada administrator jaringan sehingga reservasi DHCP atau penetapan alamat IP tetap dapat diperbarui jika diperlukan.

Q3: Apakah A20B-8200-0543 kompatibel dengan generasi 0i-C atau 0i-B?

Tidak. A20B-8200-0543 khusus untuk generasi 0i-D. Generasi 0i sebelumnya menggunakan nomor komponen papan utama yang berbeda dalam seri A20B yang berbeda: 0i-C menggunakan papan dalam kisaran A16B-3200-049x; 0i-B juga menggunakan papan dalam kisaran A16B-3200-049x. Papan utama A20B-8200-xxxx 0i-D tidak kompatibel dengan arsitektur perangkat keras 0i sebelumnya.

Q4: Apa persyaratan pendinginan yang disarankan untuk A20B-8200-0543?

Papan ini memerlukan sirkulasi udara paksa — papan ini tidak dirancang untuk pendinginan konveksi alami. Sistem kipas pendingin internal unit kontrol 0i-D menyediakan aliran udara ini. Sebelum dan sesudah penggantian papan, pastikan kipas pendingin unit kontrol beroperasi dengan benar. Kipas rusak yang tidak diketahui setelah penggantian papan utama dapat menyebabkan papan baru menjadi terlalu panas dan rusak sebelum waktunya. Mengoperasikan A20B-8200-0543 di atas 55°C akan mengurangi keandalan dan masa pakainya.

Q5: Pengetahuan tingkat lanjut apa yang diperlukan untuk penggantian A20B-8200-0543?

CNC Shopping mencatat bahwa "diperlukan tingkat pengetahuan spesifik dan lanjutan tertentu" untuk mengganti papan utama ini, khususnya untuk sistem dengan fungsi PC. Kompleksitasnya berasal dari: (1) kebutuhan akan cadangan data yang lengkap dan terverifikasi sebelum penggantian; (2) Langkah-langkah konfigurasi fungsi Ethernet dan PC setelah pemasangan; (3) Perangkat lunak CNC dimuat ulang jika modul FROM juga diganti; dan (4) pembongkaran fisik unit LCD/MDI untuk mengakses papan utama. Teknisi yang tidak terbiasa dengan sistem FANUC 0i-D harus melibatkan teknisi servis FANUC yang berkualifikasi dalam proses penggantian.
