Sensor Encoder Motor Spindel FANUC A20B-9000-0300

Pickup Optik Tipe B | Perangkat Umpan Balik 12-Pin | Motor Spindel FANUC AC Generasi Awal | Umpan Balik Kecepatan & Orientasi Spindel | Kode Pesanan: A290-1003-V320 | Buatan Jepang

Sensor di Balik Spindel

Sebelum pusat permesinan CNC dapat mengorientasikan spindelnya untuk penggantian alat, sebelum kontrol dapat mengeksekusi lintasan ulir pada mesin bubut, sebelum pengguliran kaku menjadi mungkin — posisi dan kecepatan motor spindel harus dilaporkan ke kontrol secara real time. Fungsi tersebut menjadi milik sensor motor spindel. Pada motor spindel FANUC AC generasi awal, komponen yang bertanggung jawab atas umpan balik tersebut adalah A20B-9000-0300.

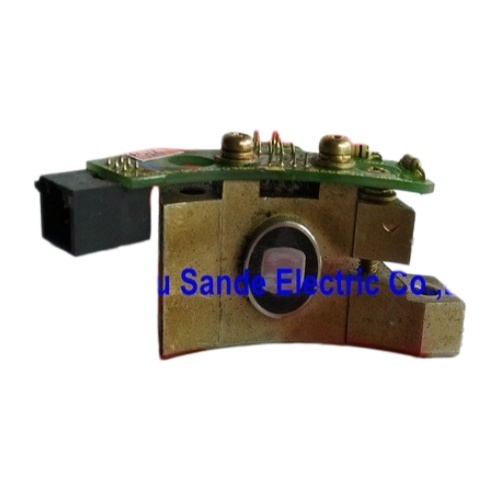

Ini adalah sensor pickup optik tipe B, yang dirancang dan diproduksi oleh FANUC di Jepang khusus untuk varian motor spindel AC berkepala hitam dan merah yang melengkapi ribuan pusat permesinan CNC, pusat pemutar, dan mesin EDM dari tahun 1980-an hingga awal 1990-an. Penunjukan pesanan resmi FANUC-nya adalah A290-1003-V320, meskipun nomor referensi A20B-9000-0300 adalah bentuk di mana ia beredar di pasar pemeliharaan dan suku cadang CNC.

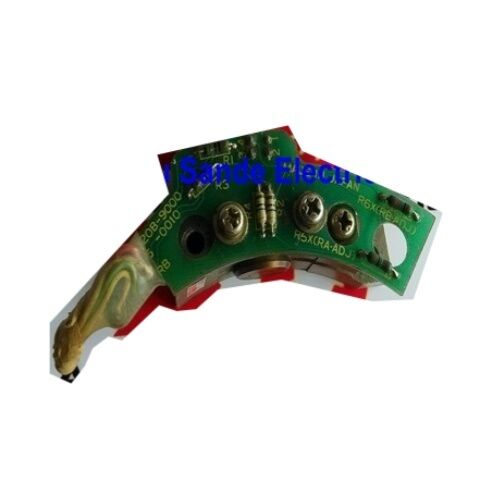

Sensor dijual sebagai rakitan lengkap — PCB pickup optik dengan perangkat keras pemasangan dan, tergantung pada pemasok, dengan atau tanpa kabel penghubung. Tidak ada sub-rakitan yang dapat dicari secara terpisah.

Apa yang Dilakukan Sensor Ini di Dalam Mesin

Sistem penggerak spindel FANUC AC bergantung pada umpan balik berkelanjutan dari motor spindel untuk mempertahankan kecepatan terkontrol, mengeksekusi penghentian orientasi, dan dalam konfigurasi penggerak yang mampu, mengaktifkan fungsi spindel yang dikontrol posisi. A20B-9000-0300 adalah sumber fisik dari umpan balik tersebut. Dipasang di bagian belakang badan motor spindel, sensor membaca roda target pada poros motor dan menghasilkan deretan pulsa yang digunakan penggerak spindel dan kontrol CNC untuk menghitung RPM spindel aktual dan melacak posisi sudut.

Tiga fungsi spesifik dalam CNC bergantung langsung pada keberadaan dan pengoperasian sensor ini dengan benar:

Regulasi kecepatan spindel — Penguat spindel menggunakan keluaran sensor sebagai umpan balik kecepatan aktual untuk menutup loop kecepatan. Tanpa sinyal yang valid, penggerak tidak dapat mempertahankan kecepatan spindel yang diprogram terhadap beban pemotongan yang bervariasi, dan dalam sebagian besar konfigurasi akan menghasilkan alarm dan sepenuhnya menghambat operasi spindel.

Orientasi spindel (M19) — Perintah orientasi memarkir spindel pada posisi sudut tetap untuk penggantian alat otomatis. Loop posisi untuk orientasi ditutup melalui sensor spindel. Jika sensor gagal atau kehilangan integritas sinyal, spindel akan gagal mencapai posisi orientasi atau akan berputar terus menerus tanpa berhenti — perilaku yang umum dilaporkan pada sumber daya pemecahan masalah FANUC dan indikator kegagalan sensor yang andal.

Fungsi tersinkronisasi spindel — Siklus penguliran pada mesin bubut, pengguliran kaku pada pusat permesinan (jika didukung oleh generasi penggerak), dan siklus apa pun yang mengharuskan kontrol untuk mengetahui posisi spindel secara real time semuanya bergantung pada keluaran pulsa sensor yang bersih, konsisten, dan akurat fase.

Kompatibilitas Motor: Keluarga Motor Spindel FANUC AC Generasi Awal

A20B-9000-0300 dirancang untuk generasi awal motor spindel FANUC AC — varian kepala hitam dan kepala merah asli yang mendahului seri Alpha. Dalam klasifikasi DNC Electronics yang digunakan oleh spesialis FANUC, motor-motor ini mencakup seri 07xx dan 10xx (model kepala hitam paling awal) dan berlanjut melalui motor seri S, P, dan I yang mencakup penunjukan bingkai 072x hingga 076x, di mana antarmuka sensor tipe B ditentukan.

Untuk motor spindel seri S dan P — mesin utama instalasi mesin perkakas era FANUC 0, 6, 10, 11, dan 15 — A20B-9000-0300 adalah sensor tipe B yang benar. Jika mesin menggunakan motor spindel seri Alpha atau Alpha i, keluarga sensor yang berbeda diperlukan.

Konteks Sistem CNC: Apa yang Mengontrol Motor Ini

Mesin tempat sensor A20B-9000-0300 paling sering ditemukan mencerminkan basis terpasang mesin perkakas yang dikontrol FANUC dari periode tersebut. Contoh yang terdokumentasi termasuk pusat permesinan vertikal Kitamura MY Center-2B dengan kontrol FANUC 11M, mesin bubut CNC Hardinge CHNC, dan mesin EDM AGIE AGIECUT — penampang yang menggambarkan seberapa luas platform motor spindel FANUC AC generasi awal diadopsi di seluruh pembuat mesin perkakas dan jenis mesin.

Kontrol CNC FANUC yang dipasangkan dengan motor spindel ini — seri 0, seri 3, seri 6, seri 10/11/15 — masih aktif dalam layanan di mesin di seluruh dunia. Sensor spindel adalah salah satu item aus pada mesin ini. Berbeda dengan kumparan motor atau bantalan, yang biasanya aus secara bertahap, kegagalan sensor cenderung mendadak: peristiwa kontaminasi, benturan mekanis, atau hanya kelelahan termal jangka panjang komponen optik dan PCB. Ketika sensor gagal, mesin berhenti.

A20B-9000-0300 dan Saudara Kembarannya: A20B-9000-0380

A20B-9000-0380 muncul bersama A20B-9000-0300 dalam daftar beberapa spesialis suku cadang FANUC dan terdaftar silang sebagai suku cadang yang kompatibel/terkait. Keduanya adalah sensor tipe B untuk rentang motor spindel AC generasi awal. Saat mencari pengganti, mengonfirmasi varian motor yang tepat dan memeriksa kedua nomor suku cadang disarankan — sensor yang dikirim dari pabrik bersama motor adalah referensi definitif, dan rumah belakang motor atau pelat nama dapat mengidentifikasi penunjukan sensor asli secara langsung.

Catatan Pengadaan dan Kondisi

Sensor A20B-9000-0300 stok baru sangat langka. Produksi resmi FANUC untuk komponen generasi motor spindel ini telah lama dihentikan, dan pasokan pasar yang tersisa berasal dari tiga sumber: stok surplus pabrik lama, unit yang ditarik dari mesin yang dilepas selama retrofit atau dekomisioning mesin, dan unit yang diperbaiki yang diproses oleh pusat perbaikan spesialis FANUC.

Spesialis FANUC yang bereputasi baik menguji sensor ini hanya ketika dikirimkan bersama motor spindel lengkap — pengujian sensor mandiri tanpa roda target motor dan pengaturan pemasangan tidak mereplikasi kondisi operasi di dalam mesin. Saat membeli unit pengganti, garansi 90 hingga 180 hari dari perbaikan spesialis yang menguji dengan motor terpasang adalah standar yang realistis di segmen pasar ini.

Pertanyaan yang Sering Diajukan

T1: Bagaimana cara mengonfirmasi bahwa A20B-9000-0300 adalah sensor yang tepat untuk motor spindel FANUC saya?

Metode paling andal adalah memeriksa rumah belakang motor spindel atau pelat nama — nomor suku cadang sensor asli biasanya dicetak atau diberi label pada badan motor di dekat lokasi pemasangan sensor. Jika dokumentasi motor tidak tersedia, penunjukan seri motor (terlihat pada pelat nama motor sebagai kode model dalam kisaran 072x–076x untuk motor seri S/P/I) mengonfirmasi kompatibilitas sensor tipe B. Jika motor berada di mesin dengan kontrol seri FANUC 10, 11, atau 15 dan menggunakan motor spindel AC berkepala hitam atau merah, A20B-9000-0300 adalah kandidat utama. A20B-9000-0380 terkait juga harus diperiksa karena mencakup rentang motor spindel AC awal yang tumpang tindih.

T2: Gejala apa yang menunjukkan bahwa sensor A20B-9000-0300 telah gagal?

Presentasi paling umum adalah kegagalan orientasi spindel — spindel yang diperintahkan ke M19 baik gagal berhenti pada posisi target atau berputar terus menerus tanpa mencapai penghentian orientasi. Gejala umum kedua adalah alarm spindel pada CNC saat startup atau selama akselerasi, di mana penggerak melaporkan tidak ada sinyal umpan balik kecepatan atau sinyal umpan balik yang tidak konsisten. Dalam beberapa kasus, regulasi kecepatan spindel menjadi tidak menentu sebelum kegagalan total — RPM yang diprogram tidak dapat dipertahankan terhadap beban pemotongan. Kondisi apa pun pada penggerak spindel FANUC AC generasi awal memerlukan inspeksi sensor sebelum mengutuk penguat atau motor.

T3: Bisakah sensor diuji di bangku tanpa motor spindel?

Pengujian bangku yang bermakna untuk sensor optik ini memerlukan roda target motor (disk bergigi atau berlekuk yang dibaca sensor) dan pengaturan pemasangan yang tepat yang mereplikasi celah sensor-ke-target yang ditentukan untuk motor. Pengujian mandiri dengan catu daya bangku dapat mengonfirmasi bahwa elektronik PCB beroperasi, tetapi tidak akan mendeteksi masalah sensitivitas celah, kontaminasi pada jalur optik, atau kesalahan intermiten yang hanya muncul di bawah getaran dan kondisi termal spindel yang beroperasi. Spesialis FANUC yang menawarkan pengujian sensor melakukannya dengan benar dengan rakitan motor lengkap karena alasan ini.

T4: Apakah A20B-9000-0300 kompatibel dengan motor spindel FANUC seri Alpha?

Tidak. Motor spindel seri Alpha dan Alpha i menggunakan keluarga sensor yang berbeda — sensor tipe MZ atau CZ dengan pemasangan fisik yang berbeda, konfigurasi konektor yang berbeda, dan antarmuka sinyal yang berbeda. A20B-9000-0300 khusus untuk motor spindel FANUC AC seri S, P, dan I yang lebih lama. Memasang sensor tipe B di motor Alpha, atau mencoba mengadaptasi kabelnya, bukanlah substitusi yang didukung atau layak. Jika mesin menggunakan motor spindel seri Alpha, sensor yang benar berasal dari keluarga A20B-2002-xxxx atau A20B-2200-xxxx tergantung pada generasi motor.

T5: Apa hubungan antara A20B-9000-0300 dan kode pesanan A290-1003-V320?

Kedua nomor merujuk pada komponen fisik yang sama. A290-1003-V320 adalah kode pesanan pabrik FANUC — nomor yang digunakan saat memesan langsung melalui saluran distribusi FANUC. A20B-9000-0300 adalah nomor referensi umum yang dikenal oleh suku cadang di pasar purna jual dan sektor perbaikan, biasanya karena nomor ini muncul pada silkscreen atau label PCB sensor. Saat mencari pemasok pasar purna jual, kedua nomor dapat memberikan hasil, dan saat memverifikasi suku cadang yang diterima terhadap yang asli, salah satu nomor yang muncul pada PCB mengonfirmasi identitas yang benar.
