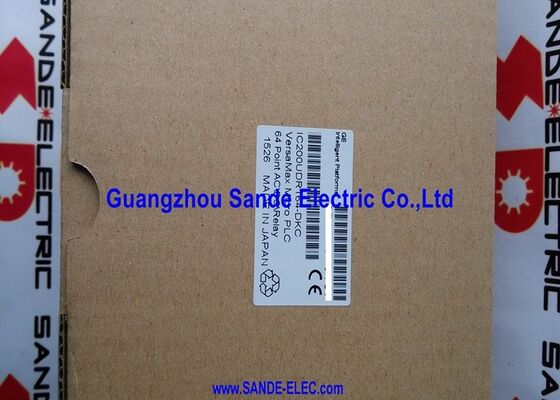

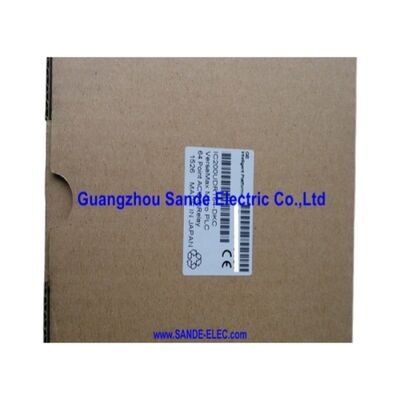

Modul IC200UDR164-DKC IC2OOUDR164-DKC IC200UDR164DKC

IC200UDR164-DKC∙ GE Fanuc VersaMax Micro PLC ∙ 40 DI + 24 Form C Relay / 120 ∙ 240VAC / 8 HSC / RS-232C / Hingga 4 Expansion Unit / Rev DKC

PLC 64-titik, AC-Powered ️ Satu rumah, Tidak ada catu daya terpisah

IC200UDR164-DKC adalah prosesor PLC mikro lengkap, catu daya, dan semua 64 titik I/O dalam satu badan. Tidak ada pasokan 24VDC eksternal yang diperlukan.yang secara internal mengkonversi dan mendistribusikan daya ke logika PLC dan semua 40 sirkuit input.

"164" dalam nomor bagian membawa spesifikasi utama: 120 ′′ 240VAC daya input. setara, IC200UDR064, menyediakan yang sama 40DI + 24 relay I / O tetapi beroperasi dari pasokan 24VDC.Kedua model secara fungsional identik dalam logika dan I / O tegangan catu daya adalah satu-satunya kriteria pemilihan antara mereka.

Persis DKC mengidentifikasi revisi perangkat keras dari build ini.DKC) mencerminkan komponen atau pembaruan manufaktur sambil mempertahankan program dan kompatibilitas fungsional dengan revisi IC200UDR164 lainnya.

Spesifikasi Utama

Formulir C Relay 3 Terminal, Satu Titik Output

Masing-masing dari 24 output relay adalah Formulir C (SPDT): terminal biasanya terbuka (NO), biasanya tertutup (NC), dan umum (COM) semuanya tersedia di strip terminal.

Untuk pembuat mesin, formulir kontak ini menawarkan fleksibilitas tanpa perangkat keras tambahan.Satu output dapat secara bersamaan menutup sirkuit lampu status "berjalan" (NO) dan membuka sirkuit interlocking "berhenti" (NC). Terminal COM menerima tegangan apa pun dalam relay switching rating ‡ beban 120VAC, beban 230VAC, dan beban 24VDC terhubung ke bank output relay yang sama tanpa perangkat keras isolasi,karena kontak relay dipisahkan galvanis dari pasokan logika internal PLC.

Skenario Aplikasi

Panel AC dengan perangkat medan tegangan campuran:Unit terhubung ke bus pasokan AC secara langsung.Output relay secara independen beralih kontaktor motor 230VAC pada satu kelompok dan katup solenoid 24VDC pada kelompok lain semua dari bank relay yang sama tanpa perangkat keras pemisahan tegangan.

Penghitungan batch produksi:Beberapa jalur konveyor masing-masing memberi makan sensor denyut ke input HSC. Semua 8 penghitung berjalan secara bersamaan, mengumpulkan jumlah produk antara pemindaian program tanpa kehilangan.

Otomasi terdistribusi:Dasar IC200UDR164-DKC ditambah 4 unit ekspansi mencapai total 128 I / O yang mencakup mesin lengkap tanpa pindah ke arsitektur PLC yang lebih besar.

FAQ

Q1: Bagaimana IC200UDR164-DKC menangani input logika positif dan negatif?

Semua 40 titik masukan mendukung logika positif dan negatif (sumber PNP dan NPN sink) dengan konfigurasi kabel.PNP (logika positif) kabel perangkat lapangan untuk memasok arus ke terminal masukan; NPN (logika negatif) kabel untuk menarik arus dari terminal ke umum. Tidak ada pengaturan parameter atau modifikasi perangkat keras yang diperlukan

T2: Perangkat lunak dan bahasa pemrograman apa yang didukung IC200UDR164-DKC?

Proficy Machine Edition adalah lingkungan pemrograman utama untuk VersaMax Micro PLC.Koneksi ke IC200UDR164-DKC adalah melalui port pemrograman RS-232C menggunakan kabel IC200CBL001 atau setara. Proficy Machine Edition mendukung Ladder Diagram (LD) dan Instruction List (IL).

P3: Dapatkah output relay beralih beban AC dan DC dari bank output yang sama?

Ya, setiap terminal Common (COM) Relay Form C menerima tegangan pasokan medan independen dari logika internal PLC.Output yang berbeda di bank yang sama dapat beralih tegangan medan yang berbeda secara bersamaan 1 relay pada 120VAC, yang berdekatan pada 24VDC karena kontak setiap relay terisolasi dari semua yang lain.

T4: Jenis-jenis unit ekspansi VersaMax Micro yang kompatibel?

Unit ekspansi VersaMax Micro yang mencakup input digital, output digital (relay dan tipe transistor), I/O analog, dan kombinasi konfigurasi digital/analog kompatibel.Hingga empat unit ekspansi dari campuran apapun terhubung ke konektor ekspansi unit dasarKabel IC200CBL501 biasanya digunakan untuk koneksi unit ekspansi.

T5: Berapa waktu tunggu untuk catu daya AC pada IC200UDR164-DKC?

The AC power supply section provides a hold-up time of 10 milliseconds at 85 to 100VAC input voltage — the PLC continues operating for 10ms after a supply dropout at low-line AC voltage before the internal DC bus collapses. Pada tegangan pasokan normal, waktu tunggu melebihi minimum ini. Ini melindungi dari gangguan saluran AC singkat yang menyebabkan program berhenti yang tidak perlu,sangat relevan di fasilitas dengan pasokan utilitas yang tidak stabil.
