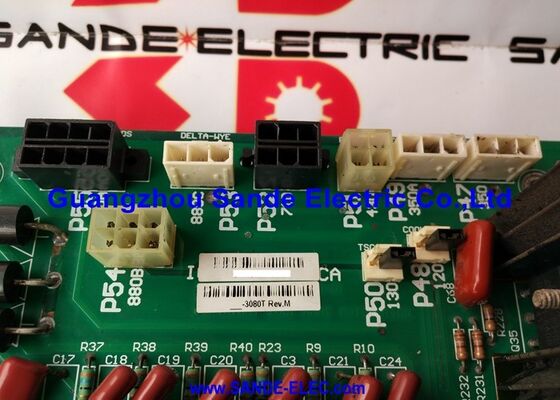

Papan I/O 3080T 3O8OT 3080T

HAAS 3080T ∙ CNC I/O Board ∙ 32-3080T Input/Output PCB untuk Mesin Seri VF dan SL

Nomor Bagian:3080T / 32-3080T

Referensi silang:32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

Produsen:HAAS Automation, Inc. (AS)

I/O di Pusat Kontrol Mesin HAAS

3080T adalah papan I/O (Input/Output) untuk mesin CNC HAAS VF dan SL. Ini menangani pertukaran sinyal digital antara pengontrol CNC dan perangkat lapangan mesin limit switch,SolenoidSetiap input mesin yang dibaca oleh CNC dan setiap output mesin yang diperintahkan melewati papan ini.

Dalam kabinet listrik HAAS, 3080T bekerja bersama dengan dua perakitan penting lainnya: Low Voltage Power Supply (LVPS ¢ model SP1730 atau S1828,kedua Condor-disuplai) dan Power Distribution Board (4078L)LVPS menyediakan rel DC tegangan rendah yang diatur (5V, 12V, dan -12V) yang memberi daya pada prosesor dan papan kontrol.

3080T bergantung pada keduanya untuk beroperasi. kegagalan pada salah satu dari tiga biasanya membuat bagian kontrol mesin offline.

Versi referensi silang dan nomor bagian

3080T juga dirujuk di bawah sistem bagian HAAS sebagai 32-3080T. Papan terkait 32-3083T, 65-3283A, dan 65-3283B muncul dalam keluarga papan I / O yang sama untuk platform VF / SL dari vintages yang berbeda.Selalu konfirmasi varian yang benar dari label papan yang dipasang sebelum memesan penggantian.

Spesifikasi Utama

FAQ

T1: Mesin HAAS menunjukkan alarm 9924 (KONTROL AND IO BOARD COMMUNICATION LOST). Apakah 3080T penyebabnya?

Alarm 9924 adalah indikasi langsung kehilangan komunikasi antara papan prosesor utama dan papan I/O. Sebelum mengganti 3080T,periksa koneksi kabel pita antara papan prosesor dan papan I / O konektor longgar adalah penyebab yang paling umum. Juga verifikasi tegangan pasokan LVPS berada dalam spesifikasi. Jika komunikasi tetap hilang dengan kabel dan pasokan dikonfirmasi, papan 3080T gagal.

P2: Mesin HAAS benar-benar tidak merespon tidak ada tampilan, tidak ada lampu panel. Apakah kesalahan 3080T atau SP1730 LVPS?

Total tidak respon tanpa tampilan atau panel lampu menunjukkan pertama ke SP1730/S1828 LVPS, bukan I / O board. Tanpa LVPS memasok 5V, 12V, dan -12V,baik prosesor maupun papan I/O tidak dapat beroperasi. Ukur tegangan sekunder LVPS sebelum mengganti papan I/O. Jika ada rel suplai yang tidak ada atau tidak sesuai spesifikasi, hubungi LVPS terlebih dahulu.

T3: Apakah penggantian papan I/O 3080T memerlukan perubahan parameter mesin?

Tidak. 3080T adalah papan antarmuka I/O digital ∙ tidak memiliki parameter mesin. semua parameter HAAS berada di memori yang didukung baterai pada papan prosesor.mesin membaca parameternya secara normal pada power-up.

P4: 3080T dan beberapa varian referensi silangnya muncul dalam daftar. Yang mana yang benar untuk mesin tertentu?

Konfirmasi nomor bagian dari label papan yang dipasang di mesin. nomor bagian HAAS yang terlihat pada label papan (3080T, 32-3083T, 65-3283A, dll) mengidentifikasi varian yang tepat dipasang.Nomor seri mesin dan tanggal pembuatan juga membantu spesialis suku cadang HAAS memastikan varian yang benar.

T5: Di mana sumber pengganti 3080T untuk mesin HAAS yang lebih tua?

HAAS Factory Outlets menyimpan suku cadang untuk mesin dalam lingkup layanan mereka.Perusahaan pasar suku cadang CNC termasuk layanan perbaikan dan penggantian papan khusus HAAS adalah sumber utamaMeminta sertifikat tes fungsional sebelum menerima papan pertukaran.
