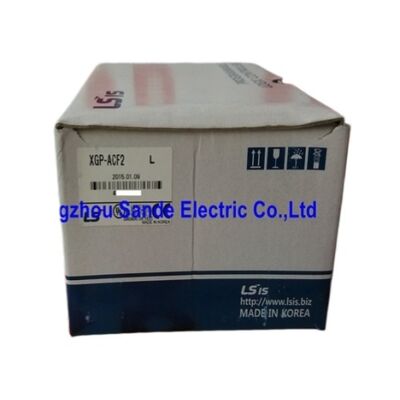

LS PLC XGP-ACF2 Kontroler Logika yang Dapat Diprogram Modul Daya Seri XGT XGP-ACF2 XGP-ACF2 XGPACF2

LSIS XGP-ACF2∙ XGT Series PLC Power Supply Module ∙ 85 ∙ 264VAC Universal / DC5V 6A / ±2% / ≤20A Inrush / 50/60Hz / 0.4kg

Masukan Universal Satu modul untuk semua tegangan utama

Spesifikasi yang menentukan XGP-ACF2 adalah rentang input 85 ∼ 264 VAC.Ini bukan catu daya tegangan yang dapat dipilih yang memerlukan jumper atau saklar untuk dikonfigurasi untuk 100V atau 230V ini adalah input yang benar-benar universal yang secara otomatis beradaptasi dengan pasokan listrik mana pun dalam kisaran. 100VAC Jepang, 120VAC Amerika Utara, dan 220-240VAC Eropa semua termasuk dalam spesifikasi.

Untuk pembuat mesin yang mengirimkan panel kontrol berbasis XGT ke beberapa pasar, universalitas ini menghilangkan varian modul daya khusus pasar dan menghilangkan risiko ketidakcocokan tegangan.Panel yang dibuat di Korea dan dikirim ke Jerman, Jepang, atau Amerika Serikat daya pada dengan benar tanpa mengubah modul pasokan atau menyesuaikan pengaturan perangkat keras.

XGP-ACF2 dibandingkan langsung dengan XGP-AC23 (masukan tetap 220V, output 8,5A) dan XGP-DC42 (masukan 24VDC).AC23 memiliki kapasitas arus yang lebih tinggi untuk populasi modul yang lebih besar tetapi membutuhkan pasokan 220VAC tetapDC42 melayani instalasi di mana 24VDC adalah tegangan distribusi utama panel.ACF2 adalah pilihan yang benar ketika kompatibilitas tegangan input universal dan kapasitas output 6A sesuai dengan persyaratan instalasi.

Spesifikasi Utama

6A Anggaran Berlaku  Persyaratan Desain Sistem

Output 6A dari XGP-ACF2 adalah total 5VDC yang tersedia untuk setiap modul yang dipasang di basis XGT yang sama.

• Modul CPU XGI-CPUU: ~ 0,96A
• Modul I/O digital standar: ~0,2A
• Modul I/O analog: ~0,3A
• Modul komunikasi: ~0.3A

Konfigurasi perwakilan satu CPU (0,96A) + dua belas modul I / O digital (2,4A) + dua modul komunikasi (0,6A) Margin ini dapat menampung modul tambahan dan memastikan regulasi yang stabil di bawah beban yang bervariasi.

Jumlah arus dari semua modul yang dipasang harus dihitung dan diverifikasi terhadap batas 6A sebelum sistem dihidupkan.Suplai yang kelebihan beban menurunkan rel 5VDC di bawah ± 2% band pengaturan. Hasilnya adalah reset modul intermiten, kesalahan komunikasi, dan perilaku CPU yang tidak dapat diprediksi daripada shutdown bersih, membuat kondisi overload lebih sulit untuk didiagnosis daripada kesalahan keras.

Pemilihan Perlindungan arus masuk dan sirkuit

Maksimum arus masuk ≤ 20A pada saat menyala adalah parameter yang menentukan perlindungan sirkuit hulu yang benar.Sebuah sekring standar cepat bertindak berukuran dekat dengan steady-state saat ini akan bekerja pada gelombang inrushPilihan perlindungan yang benar adalah:

• Fuse dengan waktu penundaan:Biarkan arus masuk yang singkat melewati sementara memberikan perlindungan arus berlebihan untuk kesalahan yang berkelanjutan.
• Pemutus sirkuit dengan karakteristik tipe D:Pergi langsung pada arus 10 ′′ 20 ×, mengakomodasi inrush sambil melindungi dari kelebihan beban yang berkelanjutan.

Pada fasilitas di mana beberapa XGT rack daya pada saat yang sama setelah pemadaman, gabungan masuk dari semua modul daya juga harus dipertimbangkan pada tingkat panel distribusi.

Skenario Aplikasi

Pemanfaatan mesin global:Panel kontrol OEM berbasis XGT yang dikirimkan ke pelanggan di Jepang (100VAC), Jerman (230VAC), dan AS (120VAC) semua menggunakan XGP-ACF2 yang sama tanpa modifikasi perangkat keras atau stok khusus pasar.

Pemasangan sistem XGT baru:Modul daya standar untuk sistem XGI dan XGR dibangun di mana jaringan AC tersedia dan kapasitas output 6A sesuai dengan populasi modul yang direncanakan.

Penggantian XGP-ACF2 di instalasi XGT yang ada:Pergantian langsung ketika modul daya asli gagal. Tidak perlu konfigurasi ¢ memasang, menyalakan, dan memverifikasi output 5VDC berada dalam spesifikasi ± 2%.

FAQ

T1: Apa yang terjadi jika total arus modul melebihi 6A?

Tegangan keluaran turun di bawah 4,9V (batas bawah ± 2%), memicu tingkat logika marginal di modul yang dipasang.Mode kegagalan biasanya intermiten daripada hard modul reset, kesalahan komunikasi terjadi, dan perilaku CPU menjadi tidak dapat diprediksi.

T2: Apakah XGP-ACF2 membutuhkan saklar pilihan tegangan untuk operasi 100V vs 220V?

Tidak. XGP-ACF2 adalah sumber input universal yang benar-benar tidak ada saklar selektor karena tidak diperlukan. Sambungkan ke sumber AC antara 85V dan 264VAC pada 47 63Hz dan bekerja dengan benar.Elektronika daya internal secara otomatis mengatur output terlepas dari tegangan input dalam kisaran yang ditentukan.

T3: Apakah arus masuk ≤20A adalah nilai maksimum yang dijamin atau nilai khas?

Ini adalah maksimum yang sebenarnya inrush tergantung pada sudut fase tegangan pasokan pada saat energi, suhu kondensator, dan impedansi jalur.Inrush biasanya tertinggiNilai ≤20A adalah nilai kasus terburuk untuk tujuan pemilihan perangkat perlindungan.

T4: Dapatkah XGP-ACF2 digunakan dalam konfigurasi CPU redundant XGR?

Ya. dalam konfigurasi XGR redundant, setiap sasis memiliki modul daya independen sendiri. XGP-ACF2 tenaga modul basis sendiri independen dari pasokan sasis mitra.Memverifikasi persyaratan konfigurasi XGR khusus dalam dokumentasi sistem LS Electric XGT untuk mengkonfirmasi varian modul daya yang sesuai untuk setiap sasis.

Q5: Apa artinya toleransi DC5V ± 2% untuk operasi modul?

Keluarannya dijamin tetap antara 4,9V dan 5,1V dalam semua kondisi operasi yang ditentukan.Jika suplai bergerak di luar ± 2% ?? karena kelebihan beban, tegangan masuk di luar kisaran, atau kegagalan modul margin tegangan logika dalam modul yang dipasang menjadi marginal, menyebabkan kesalahan intermiten yang dijelaskan di Q1.
