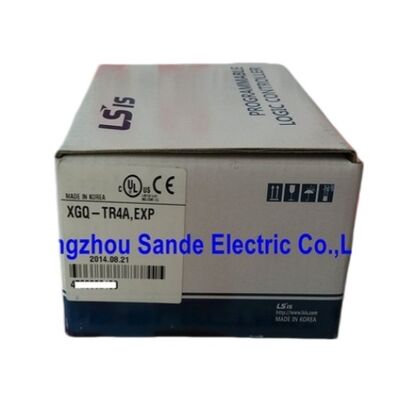

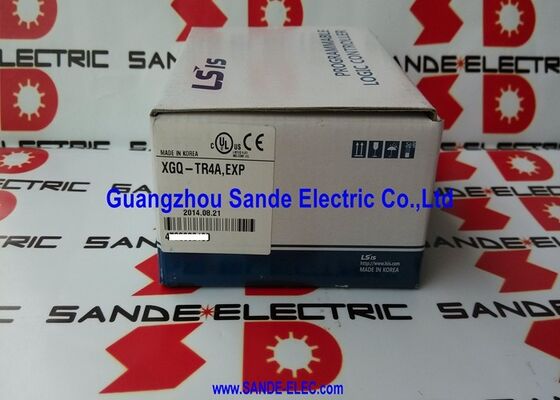

LS PLC XGQ-TR4A Programmable Logic Controller XGT Series Output Module XGQ-TR4A,EXP XGQ-TR4A

LS Electric XGQ-TR4A. XGK 32-Point NPN Sink Transistor Output Module DC 12/24V / 0.1A per Point / 2A Umum / Photocoupler / ≤1ms

NPN Sink Apa artinya untuk Field Wiring

XGQ-TR4A adalah varian NPN (sink) dari modul output transistor 32 titik XGK. Pendamping PNP (sumber) adalah XGQ-TR4B. Perbedaan ini mendasar untuk kabel lapangan:

NPN (pencuci) XGQ-TR4A:Setiap transistor output menyediakan jalur kembali ke COM (0V). terminal positif pasokan medan terhubung ke beban; transistor menghubungkan terminal lain beban ke COM ketika perintah ON.Aliran arus dari pasokan → beban → transistor → COM.

PNP (sumber) XGQ-TR4B:Setiap transistor menyediakan pasokan positif. COM membawa 24V; transistor menghubungkan 24V ke muatan ketika diperintahkan ON. Aliran arus dari COM → transistor → muatan → 0V.

Jika perangkat lapangan memiliki satu terminal yang terhubung ke bus positif 24V dan memerlukan beralih kembali ke 0V, NPN benar.PNP benarMenentukan jenis yang salah menghasilkan kabel di mana output tidak memiliki efek terlepas dari keadaan program.

Spesifikasi Utama

2A Batas Umum Keterbatasan Praktis

Setiap titik dapat tenggelam 0,1A; terminal umum dibagi dengan maksimum 2A. Dengan 32 titik pada penuh 0,1A masing-masing, arus simultan akan mencapai 3.2A melebihi batas.

• Pada 0,1A per titik: maksimum20 output secara bersamaan ON(20 × 0,1A = 2,0A)
• Pada 0,05A per titik (50mA gulungan solenoid): semua 32 output = 1.6A dalam batas
• Pada 0,06A per titik: semua 32 = 1,92A dalam batas

Sebagian besar beban dunia nyata - 24VDC solenoid coil, signal relay coil, indikator LED - menarik 3060mA. Untuk ini, 32 output aktif simultan tetap dalam batas umum 2A.Keterbatasan hanya masalah dalam aplikasi padat mengemudi banyak beban arus tinggi secara bersamaan.

Skenario Aplikasi

Panel katup pneumatik:32 pilot katup pada 24VDC, masing-masing 50~80mA. arus total pada 70mA × 32 = 2,24A mendekati tetapi tergantung pada aktivasi simultan dalam aplikasi siklik di mana tidak semua katup menyala secara bersamaan,baik dalam batas 2A.

Mengemudi relay sinyal:XGQ-TR4A output mengemudi 24VDC relay koil masukan (3050mA masing-masing).

Panel indikator LED:32 indikator status pada ≤ 20mA masing-masing.

FAQ

T1: Dapatkah output NPN mengemudi beban induktif (solenoid coil) secara langsung?

Ya, dalam batas 0,1A per titik. beban induktif menghasilkan lonjakan EMF back-jika dimatikan - menekan dengan dioda freewheeling di seluruh kumparan (katode untuk pasokan positif,Anode ke terminal yang diputar). Tanpa penekanan, back-EMF menurunkan umur transistor dan dapat menyebabkan pembalikan palsu pada kabel yang berdekatan.

Q2: Apa artinya waktu respons ≤1ms untuk aplikasi nyata?

Penundaan transistor 1ms dari perintah output PLC ke perubahan keadaan terminal sangat kecil untuk aplikasi katup solenoid, konveyor, dan indikator di mana perangkat yang dikendalikan merespons dalam 10 100ms.Untuk presisi microsecond timing (generasi impuls motor stepper), dibutuhkan modul output pulsa kecepatan tinggi khusus; modul transistor standar tidak sesuai.

T3: Apakah XGQ-TR4A kompatibel dengan PLC kompak XGB?

Tidak. XGQ-TR4A adalah modul I/O untuk bus PLC modular XGK. XGB menggunakan format bus ekspansi yang berbeda dengan modul ekspansi spesifiknya sendiri.modul output transistor seri XGB yang sesuai harus ditentukan.

T4: Bagaimana XGQ-TR4A yang digunakan diverifikasi sebelum dipasang?

Dipasang pada basis XGK, tenaga sistem, perintah masing-masing dari 32 saluran ON dan OFF secara individual melalui program uji atau fungsi diagnostik.mengambang ke tegangan pasokan ketika OFF. Setiap saluran yang tetap dekat 0V ketika diperintahkan OFF (terjebak tertutup) atau gagal menarik di bawah 0,2V ketika ON (terjebak terbuka) memiliki transistor yang gagal.Konfirmasi perilaku LED sesuai dengan kondisi ON/OFF yang diharapkan di seluruh.

Q5: Di mana sumber XGQ-TR4A setelah penghentian?

Melalui LS Electric XGK pasar suku cadang otomatisasi industri dealer dan pemasok surplus yang diuji.32 poin) vs XGQ-TR4B (PNP), 32 poin) sebelum melakukan pemesanan perbedaan NPN/PNP sangat penting untuk kompatibilitas kabel.
