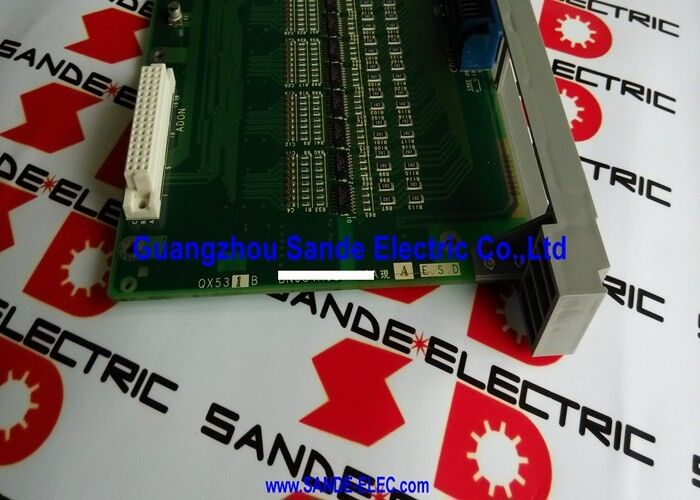

Mitsubishi Board QX531B QX531B

Papan PCB Antarmuka I/O Mitsubishi QX531B | MELDAS 500 (M500) — Kartu I/O Mesin Perkakas CNC

Nomor Suku Cadang: QX531B

Referensi Silang: A52531 / BN634A639G52A

Produsen: Mitsubishi Electric (Jepang)

Jenis Produk: Papan PCB Antarmuka I/O

Platform CNC: MELDAS 500 (M500)

Aplikasi: Antarmuka I/O mesin perkakas CNC

Antarmuka I/O MELDAS 500

QX531B adalah papan PCB antarmuka I/O untuk sistem CNC MELDAS 500 (M500) Mitsubishi. Dalam arsitektur MELDAS 500, papan QX531B menangani antarmuka sinyal input dan output antara pengontrol CNC dan perangkat lapangan mesin perkakas: sakelar batas, solenoid, sinyal penggantian alat, interlock spindel, kontrol pendingin, dan sinyal I/O mesin lainnya.

MELDAS 500 Mitsubishi adalah platform CNC yang banyak dipasang di pusat permesinan dan pusat putar dari akhir 1980-an hingga 1990-an. Banyak mesin yang dilengkapi M500 masih dalam produksi. QX531B adalah komponen asli Mitsubishi yang diidentifikasi di bawah tiga nomor referensi silang — QX531B (penunjukan papan itu sendiri), A52531 (referensi Mitsubishi alternatif), dan BN634A639G52A (penunjukan label papan lengkap). Ketiganya merujuk pada rakitan PCB yang sama.

Ketika QX531B rusak, saluran I/O tertentu menjadi tidak responsif — sinyal mesin tidak dapat dibaca atau dikendalikan, dan CNC menghasilkan alarm terkait I/O. Identifikasi yang benar berdasarkan nomor suku cadang papan itu sendiri (dikonfirmasi dari label papan yang terpasang) sangat penting sebelum mencari pengganti.

Nomor Referensi Silang

QX531B didokumentasikan di bawah beberapa nomor referensi dalam sistem suku cadang Mitsubishi. Saat memesan atau mengonfirmasi kompatibilitas, penunjukan label papan yang terpasang harus menjadi referensi utama:

Spesifikasi Utama

FAQ

T1: CNC MELDAS 500 menampilkan kode alarm I/O pada saluran tertentu. Apakah QX531B kemungkinan besar yang bermasalah?

Alarm I/O pada saluran yang konsisten menunjukkan papan yang mengelola saluran tersebut. Sebelum mengganti QX531B, verifikasi suplai 24VDC ke papan berada dalam spesifikasi dan periksa kabel ke terminal yang terpengaruh. Jika suplai dan kabel dikonfirmasi benar, sirkuit I/O papan telah rusak.

T2: QX531B diidentifikasi sebagai A52531 pada daftar beberapa distributor. Apakah ini papan yang sama?

Ya — QX531B dan A52531 adalah nomor referensi yang berbeda untuk papan antarmuka I/O Mitsubishi MELDAS 500 yang sama. BN634A639G52A adalah penunjukan label lengkap. Konfirmasikan nomor label papan yang terpasang saat mencari, karena salah satu dari tiga penunjukan dapat muncul dalam daftar pemasok.

T3: Apakah mengganti QX531B memerlukan perubahan parameter CNC?

Tidak. QX531B adalah papan antarmuka I/O — papan ini tidak menyimpan parameter CNC. Semua konfigurasi berada di pengontrol MELDAS 500. Setelah penggantian yang sama persis, CNC melanjutkan operasi I/O normal tanpa konfigurasi ulang.

T4: Di mana QX531B diperoleh untuk sistem MELDAS 500?

Perusahaan perbaikan spesialis CNC Mitsubishi dan dealer suku cadang CNC industri memiliki stok pertukaran untuk papan era MELDAS 500. Konfirmasikan penunjukan QX531B / A52531 / BN634A639G52A sebelum membeli. Minta sertifikat uji fungsional dari pemasok aftermarket mana pun.

T5: Tindakan pencegahan ESD apa yang berlaku selama pemasangan QX531B?

Tangani hanya dengan tali pergelangan tangan yang dibumikan di permukaan konduktif. QX531B berisi IC dan komponen logika yang sensitif terhadap ESD. Transportasikan dan simpan dalam kemasan anti-statis yang dimetalisasi. Matikan daya CNC sebelum melepas atau memasang papan.
