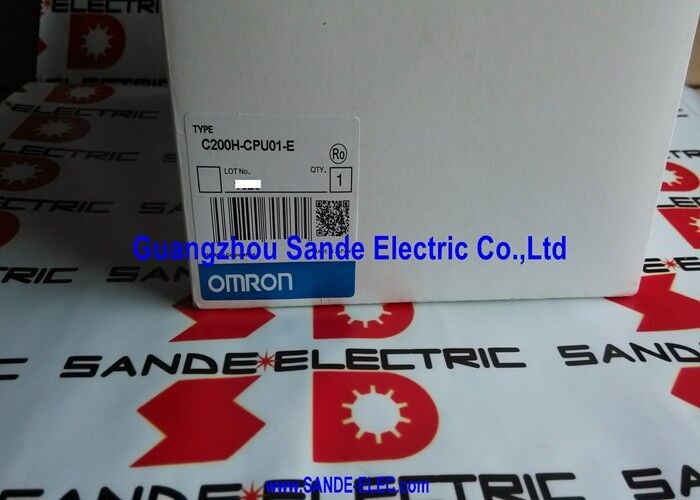

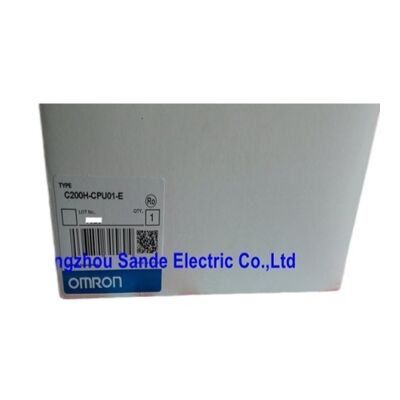

Omron C200H-CPU01-E PLC Modul C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E | SYSMAC C200H Series PLC CPU Module — Catu Daya 100–240VAC, Output 5VDC 3A, Memori Program 4K-Word, Set Instruksi 145, IP30

Gambaran Umum

Omron C200H-CPU01-E adalah unit CPU dasar dalam seri pengontrol terprogram SYSMAC C200H dari Omron — modul yang menggabungkan otak pemrosesan PLC dengan catu daya AC-nya sendiri ke dalam satu unit yang dapat dipasang di rak.

Desain terintegrasi ini — catu daya dan CPU dalam satu modul — merupakan ciri khas arsitektur C200H: insinyur hanya perlu memilih backplane yang sesuai (3, 5, 8, atau 10 slot), memasang CPU01 pada posisi CPU yang ditentukan, dan menambahkan modul I/O, unit fungsi khusus, serta modul komunikasi ke slot yang tersisa.

C200H adalah PLC kelas menengah Omron sepanjang tahun 1980-an hingga 1990-an, dan akhiran -E pada C200H-CPU01-E menunjukkan varian pasar Eropa (internasional) — versi dengan rentang operasi 100–240VAC penuh yang mengakomodasi catu daya 120VAC dan 230VAC tanpa memerlukan perangkat keras yang berbeda untuk wilayah yang berbeda.

Rentang tegangan yang diperluas yaitu 85–132VAC / 170–264VAC memberikan toleransi yang cukup besar pada modul terhadap penurunan tegangan suplai, manfaat praktis di lingkungan industri di mana kualitas tegangan tidak selalu ideal.

Posisi CPU01 dalam keluarga CPU C200H menempatkannya sebagai CPU tingkat pemula — kemampuan pemrosesan paling mendasar dalam jangkauan C200H. Memori program 4K-word menangani urutan mesin yang sederhana, logika konveyor, dan program kontrol serbaguna.

Untuk aplikasi yang memerlukan program lebih besar, slot kaset memori menyediakan jalur ekspansi: kaset EPROM atau EEPROM dapat dimasukkan untuk memperluas penyimpanan program, dengan varian EEPROM memungkinkan pembaruan program di lapangan tanpa penghapus UV.

Untuk aplikasi yang membutuhkan lebih banyak daya pemrosesan, Omron menempatkan C200H-CPU03-E (8K kata) dan C200H-CPU11-E (32K kata) di atas CPU01 dalam keluarga C200H.

Spesifikasi Utama

Arsitektur Catu Daya Terintegrasi

Catu daya AC bawaan C200H-CPU01-E adalah salah satu fitur penentu yang membedakan desain C200H dari beberapa PLC sezaman yang memerlukan modul catu daya terpisah.

Memiliki catu daya yang terintegrasi ke dalam modul CPU menyederhanakan konfigurasi backplane: insinyur memasang satu modul (CPU01) dan semua konversi daya untuk rak CPU dan I/O ditangani secara internal.

Output 5VDC, 3A memasok daya logika backplane untuk semua modul yang terpasang di rak CPU dan rak ekspansi apa pun yang terhubung melalui kabel ekspansi.

Konsumsi yang diberi peringkat 120VA mencerminkan total daya yang ditarik dari suplai AC dalam kondisi operasi normal.

Sekring daya 5VDC, 2A melindungi rel output DC — jika sebuah modul menyebabkan penarikan arus berlebih, sekring akan putus daripada membiarkan CPU atau modul lain rusak akibat arus berlebih.

Penggantian sekring adalah tugas pemeliharaan yang memulihkan operasi setelah kondisi kesalahan diidentifikasi dan diperbaiki.

Rentang tegangan operasi yang diperluas (85–132VAC / 170–264VAC di luar rentang yang diberi peringkat) sangat relevan dalam instalasi di mana infrastruktur daya lokal rentan terhadap fluktuasi tegangan — umum di beberapa lingkungan manufaktur di mana start motor besar, peralatan las, atau beban variabel memengaruhi kualitas suplai.

C200H-CPU01-E mentolerir variasi ini dan terus beroperasi melalui penurunan tegangan sementara yang dapat memengaruhi peralatan yang kurang toleran.

Arsitektur I/O — Backplane, Rak, dan Pemilihan Modul

Backplane C200H menerima modul di slot bernomornya, dengan CPU01-E menempati posisi CPU yang ditentukan (biasanya slot paling kiri). Slot yang tersisa menerima:

Modul I/O — modul input digital yang menerima 24VDC, 100VAC, atau level sinyal lainnya; modul output digital dengan output relai, transistor, atau triac; modul I/O analog untuk sinyal tegangan dan arus.

Modul fungsi khusus — modul pencacah berkecepatan tinggi, modul kontrol posisi, modul kontrol suhu, dan unit fungsi spesifik aplikasi lainnya yang memperluas kemampuan CPU di luar I/O diskrit dasar.

Modul komunikasi — Host Link (RS-232C SYSMAC Link ke komputer host), PC Link (untuk berbagi data PLC-ke-PLC), Remote I/O (untuk memperluas I/O ke rak jarak jauh), dan unit SYSMAC NET Link.

Rak CPU mengakomodasi modul yang terpasang dan output catu daya CPU01 itu sendiri. Dua rak ekspansi tambahan terhubung melalui kabel seri C200H-CN, masing-masing menambahkan lebih banyak slot untuk I/O tambahan.

Maksimum tiga rak ini mencakup sebagian besar aplikasi kontrol mesin skala menengah dalam cakupan platform C200H.

Kaset Memori — Ekspansi Melampaui 4K Kata

Memori program dasar 4K-word dari C200H-CPU01-E mencakup program kontrol mesin yang sederhana.

Ketika aplikasi membutuhkan lebih banyak — program yang lebih besar dengan pustaka subrutin yang diperluas, lebih banyak register data, atau program mendekati 8K kata — slot kaset memori menyediakan jalur perangkat keras untuk ekspansi.

Kaset EPROM (C200H-MP16K) memperluas memori hingga 16K kata.

Ini diprogram di pabrik atau diprogram dengan programmer perangkat yang dapat dihapus dengan UV, membuatnya cocok untuk penerapan produksi di mana program telah diselesaikan dan memerlukan perlindungan dari modifikasi yang tidak disengaja.

EPROM tidak dapat diprogram ulang tanpa penghapusan UV, yang membuatnya sesuai untuk program produksi yang stabil.

Kaset EEPROM (C200H-ME16K) juga meluas hingga 16K kata tetapi memungkinkan pemrograman ulang secara elektrik — program dapat diperbarui di lapangan menggunakan perangkat pemrograman, tanpa melepas kaset atau menggunakan penghapusan UV.

Fleksibilitas ini menjadikan kaset EEPROM pilihan yang disukai untuk instalasi di mana program memerlukan pembaruan berkala, penyesuaian parameter, atau perubahan resep selama masa operasional peralatan.

FAQ

Q1: C200H-CPU01-E memiliki memori program 4K kata. Apakah ini cukup untuk sebagian besar aplikasi C200H?

4K kata adalah kapasitas awal dalam jangkauan CPU C200H — memadai untuk program urutan mesin yang cukup kompleks menggunakan logika tangga dengan timer, pencacah, instruksi perbandingan, dan logika input/output standar.

Program tipikal untuk konveyor dengan sepuluh stasiun, delapan interlock, enam kondisi kesalahan, dan komunikasi HMI dasar dapat menempati 1.500–2.500 kata, pas dengan nyaman dalam 4K. Program yang mencakup manipulasi data ekstensif, tabel pencarian besar, atau rantai logika berurutan yang sangat panjang mungkin melebihi 4K dan memerlukan ekspansi kaset memori atau peningkatan ke C200H-CPU03-E (8K kata) atau C200H-CPU11-E (32K kata).

Q2: Bisakah C200H-CPU01-E berkomunikasi langsung dengan PC modern yang menjalankan Windows untuk pemrograman?

C200H-CPU01-E tidak memiliki port RS-232C bawaan pada CPU01 itu sendiri — komunikasi ke perangkat pemrograman menggunakan port periferal dan konsol pemrograman atau adaptor yang sesuai.

Perangkat lunak CX-Programmer Omron (yang menggantikan SYSMAC Support Software yang lebih lama) mendukung pemrograman seri C200H dan terhubung melalui adaptor RS-232C yang sesuai antara PC dan port periferal C200H.

Adaptor USB-ke-RS232C mungkin diperlukan pada PC modern yang tidak memiliki port RS-232C asli.

Atau, modul komunikasi Host Link yang terpasang di backplane menyediakan konektivitas RS-232C untuk akses SCADA dan pemrograman.

Q3: Berapa jumlah titik I/O maksimum untuk sistem C200H yang menggunakan CPU01-E?

Kapasitas I/O total sistem C200H bergantung pada jumlah dan jenis modul I/O yang terpasang di rak CPU dan hingga dua rak ekspansi. Setiap modul I/O menyumbang 8, 16, atau 32 titik I/O.

Dengan maksimum tiga rak dan konfigurasi modul I/O standar, sistem C200H biasanya dapat mencapai beberapa ratus titik I/O diskrit.

Maksimum yang tepat bergantung pada pemilihan modul tertentu, ukuran backplane, dan kapasitas catu daya — output 5VDC, 3A dari CPU01-E membatasi total konsumsi arus dari semua modul yang terpasang.

Sistem yang membutuhkan jumlah I/O yang sangat besar akan melebihi kapasitas catu daya C200H-CPU01-E dan memerlukan perencanaan anggaran arus yang cermat atau peningkatan ke varian CPU yang lebih bertenaga.

Q4: C200H-CPU01-E memiliki sekring daya 2A. Bisakah itu diganti di lapangan?

Ya. Sekring daya 5VDC, 2A pada C200H-CPU01-E adalah komponen yang dapat diganti. Jika sekring putus karena peristiwa arus berlebih (kegagalan modul, kesalahan pengkabelan, atau korsleting eksternal), sekring harus diganti setelah penyebab utama diidentifikasi dan diperbaiki.

Mengganti sekring tanpa menyelesaikan kesalahan yang mendasarinya akan menyebabkan sekring pengganti putus lagi segera.

Jenis sekring yang benar ditentukan dalam manual perangkat keras C200H — menggunakan peringkat sekring yang salah dapat memberikan perlindungan yang tidak memadai atau menyebabkan trip yang mengganggu dalam kondisi operasi normal.

Q5: Apakah C200H-CPU01-E kompatibel dengan PLC seri CJ dan NJ Omron saat ini untuk berbagi data?

C200H-CPU01-E menggunakan protokol komunikasi SYSMAC Link dan Host Link yang lebih lama yang tidak kompatibel secara langsung dengan seri CJ2 atau NJ Omron saat ini tanpa konversi protokol.

Untuk sistem lama di mana pengontrol seri C200H dan Omron CJ/NJ modern perlu bertukar data, unit komunikasi serial dengan protokol Host Link yang sesuai dapat dipasang di rak C200H, sementara pengontrol modern menggunakan koneksi Ethernet atau EtherNet/IP-nya sendiri — dengan konversi protokol ditangani baik dalam perangkat lunak atau melalui perangkat gateway.

Integrasi tingkat tag langsung antara C200H dan pengontrol modern tidak tersedia tanpa lapisan terjemahan ini.
