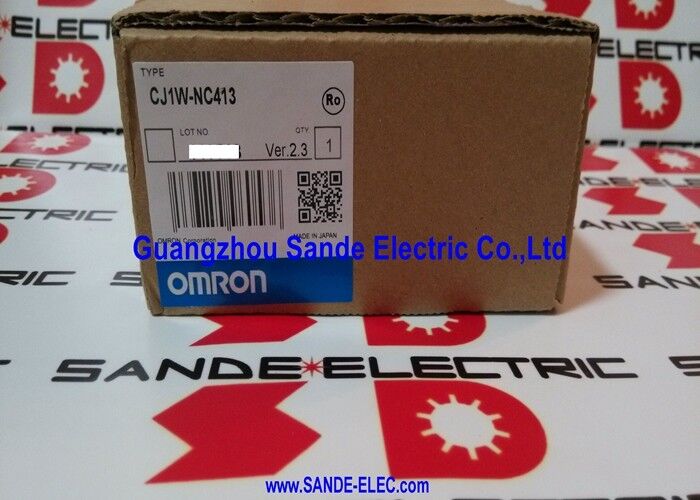

Omron PLC NC Unit CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413∙ CJ I/O Bus 4-Axis Position Control Unit ∙ 500 kHz Pulse Output / S-Curve / Interpolation

Empat poros pulsa-train independen pada satu slot CJ

CJ1W-NC413 menambahkan empat sumbu penentuan posisi pulse-train secara bersamaan ke PLC seri CJ dari satu slot I/O khusus.Masing-masing dari empat saluran menghasilkan output pulsa hingga 500 kHz ‡ batas frekuensi yang menentukan seberapa halus dan seberapa cepat setiap sumbu dapat didorong dalam sistem pulsa-kereta apiFrekuensi denyut nadi yang lebih tinggi memungkinkan penentuan posisi yang lebih cepat atau resolusi yang lebih baik tergantung pada jumlah langkah drive yang terhubung.Output kolektor terbuka NPN terhubung langsung ke driver stepper atau servo drive yang menerima input perintah pulsa / arah atau CW / CCW.

Empat masukan pengemudi jalur RS-422 menerima umpan balik encoder kuadrat untuk setiap sumbu RS-422 untuk kekebalan kebisingan selama kabel yang lebih panjang, dengan NPN, PNP,dan mode input tanpa tegangan juga didukung untuk jenis encoder yang berbedaFleksibilitas input ini berarti modul bekerja dengan berbagai encoder biasanya ditemukan di berbagai produsen drive.

Fungsi gerak yang didukung termasuk profil akselerasi/dekelerasi trapezoidal dan kurva S, perintah posisi tangga langsung, posisi titik ke titik dan kontrol kecepatan,interpolasi linier antara sumbuUntuk mesin yang menjalankan siklus pengindeksan berulang atau urutan penentuan posisi multi-langkah,Pendekatan berbasis memori menyimpan tabel posisi di modul daripada menghitungnya di pemindaian PLC.

Spesifikasi Utama

CJ1W-NC413 dalam konteks keluarga NC_3

Dalam keluarga unit CJ NC Omron, sebutan NC413 mengidentifikasi konfigurasi pulsa-train 4-sumbu.Hitung sumbu menggerakkan lebar format slot tunggal 31mm menampung 4 saluran dalam satu posisi rak CJUntuk aplikasi yang membutuhkan kurang sumbu, NC213 (2-sumbu) atau NC113 (1-sumbu) varian berbagi arsitektur yang sama. the FCN connector format and the NPN open-collector output type determine direct field wiring and drive compatibility — confirm both against the installed drive specifications before ordering a replacement.

FAQ

Q1: Aplikasi gerak apa yang cocok untuk CJ1W-NC413?

Posisi titik ke titik pada sumbu stepper atau servo: mesin indeksasi, unit transfer, peralatan kemasan kompak, sistem pick-and-place,dan posisi multi-sumbu di mana PLC seri CJ sudah hadir dan gerakan pulse-train adalah metode yang disukaiEmpat poros dari satu slot cocok mesin yang membutuhkan beberapa saluran posisi independen erat terintegrasi dengan logika PLC.

Pertanyaan 2: Mengapa output pulsa 500 kHz penting?

Frekuensi pulsa menentukan kecepatan maksimum yang diperintahkan untuk resolusi langkah drive tertentu.modul mencakup aplikasi posisi kecepatan tinggi dan resolusi halus dalam perangkat keras yang sama. unit pulsa spesifikasi yang lebih rendah cap kecepatan lebih awal atau memerlukan pengaturan langkah kasar untuk mengkompensasi.

T3: Modul menggunakan output kolektor terbuka NPN. Drive apa yang kompatibel?

stepper driver dan servo drive yang menerima input pulse/direction 5V atau 24V atau input pulse-train CW/CCW NPN. Untuk drive yang menggunakan input pulse source-type (PNP) atau input pulse RS-422 diferensial,Varian CJ1W-NC431 atau antarmuka konversi sinyal eksternal diperlukan.

T4: Apakah colokan konektor FCN datang dengan modul?

Tidak. Colokan konektor lapangan format FCN tidak disertakan. Dua konektor FCN pada modul menerima colokan FCN yang dipasang pada kabel drive dan encoder.Memesan ukuran colokan FCN yang benar untuk pengukur kabel di instalasi.

T5: Apa yang harus diverifikasi saat mengganti CJ1W-NC413?

Konfirmasi modul yang dipasang adalah 4-sumbu NC413 secara khusus Memverifikasi jenis output NPN open-collector terhadap spesifikasi input perintah drive yang terhubungKonfirmasi konfigurasi konektor FCN sesuai dengan kabel lapangan yang ada.
