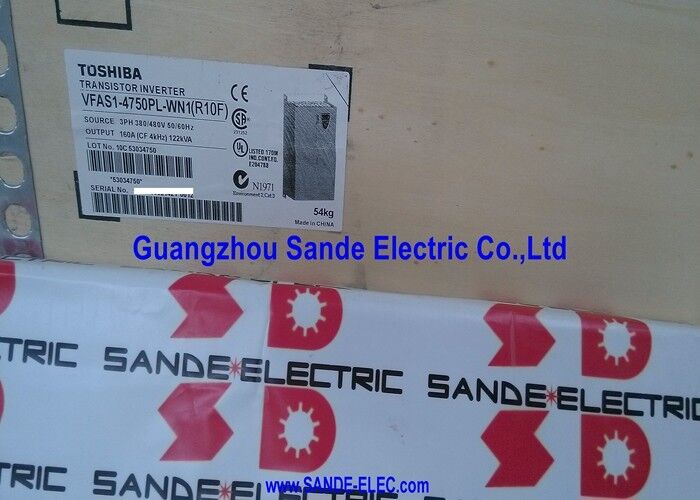

VFAS1-4750PL-WN1 | Inverter Toshiba Tosvert VF-AS1 — 75kW / 400V / 160A / Mode 3 Fase / CT & VT / Pompa / Kipas / Konveyor

Seri VF-AS1 — Drive Serba Guna Berperforma Tinggi

Tosvert VF-AS1 adalah platform penggerak frekuensi variabel serbaguna Toshiba, yang mencakup rentang daya yang luas mulai dari sub-kilowatt hingga instalasi industri berkapasitas tinggi. VFAS1-4750PL-WN1 berada pada titik 75kW dalam rentang kelas 400V — kapasitas yang mencakup peralatan proses menengah hingga besar termasuk pompa sirkulasi, kipas volume tinggi, dan sistem konveyor bermuatan.

VF-AS1 mendukung mode kontrol CT (Torsi Konstan) dan VT (Torsi Variabel). Mode CT ditujukan untuk beban yang memerlukan torsi penuh pada rentang kecepatan — konveyor, kompresor, pompa perpindahan positif. Mode VT ditujukan untuk beban sentrifugal — kipas dan pompa sentrifugal — di mana torsi yang dibutuhkan turun seiring dengan kecepatan. Memilih mode yang benar akan mengoptimalkan manajemen termal drive dan karakteristik output untuk jenis beban yang terhubung.

Spesifikasi Utama

Kontrol Kecepatan dan Torsi untuk Proses Industri

Penggerak frekuensi variabel mengontrol kecepatan motor dengan menyesuaikan frekuensi dan tegangan keluaran. VFAS1-4750PL-WN1 mengontrol motor dari kecepatan mendekati nol hingga kecepatan tetapan maksimum, dengan akselerasi dan deselerasi yang mulus — menghilangkan tekanan mekanis saat start langsung.

Untuk aplikasi pompa, kontrol kecepatan variabel menggantikan katup pelambatan sebagai mekanisme kontrol aliran. Menjalankan pompa pada kecepatan 70% menggunakan sekitar 34% daya dibandingkan dengan operasi throttle kecepatan penuh — penghematan energi sebanding dengan pangkat tiga rasio kecepatan. Untuk pompa besar dan kipas yang bekerja terus menerus, pengurangan konsumsi energi ini merupakan pembenaran ekonomi utama untuk pemasangan penggerak.

Dengan output 75kW, VFAS1-4750PL-WN1 mencakup ukuran motor yang sesuai untuk pompa pasokan air industri, unit penanganan udara HVAC, kipas ventilasi proses, dan sistem penggerak konveyor tugas menengah.

Skenario Aplikasi

Pompa pasokan air proses:Stasiun pompa air kota menjalankan tiga pompa sentrifugal 75kW secara paralel. Setiap pompa dikendalikan oleh VFAS1-4750PL-WN1, yang memungkinkan stasiun untuk menyesuaikan keluaran pompa dengan permintaan dengan memvariasikan kecepatan daripada menghidupkan dan mematikan pompa.

Kipas ventilasi industri:Kipas ventilasi pabrik proses yang besar memerlukan aliran udara yang bervariasi untuk mode produksi yang berbeda. Penggerak 75kW menggantikan motor berkecepatan tetap dengan kontrol peredam — kecepatan kipas divariasikan secara langsung, sehingga menghilangkan kehilangan peredam.

Penggerak konveyor:Penggerak konveyor 75kW pada sistem penanganan material curah memerlukan permulaan yang mulus pada beban penuh. VFAS1-4750PL-WN1 dalam mode CT memberikan akselerasi terkontrol dari posisi diam, menghilangkan sentakan sabuk dan guncangan mekanis saat startup.

Pertanyaan Umum

Q1: Apa yang ditunjukkan oleh akhiran "WN1" di VFAS1-4750PL-WN1?

Kode akhiran pada nomor komponen VF-AS1 menunjukkan opsi konfigurasi — jenis enklosur, opsi filter, dan varian spesifikasi regional. Akhiran "WN1" menunjukkan konfigurasi spesifik unit khusus ini, termasuk opsi penutup dan filtrasinya. Konfirmasikan konfigurasi yang tepat berdasarkan panduan pemilihan produk Toshiba VF-AS1 ketika penggantian atau pemilihan yang setara diperlukan.

Q2: Apa perbedaan antara mode CT dan VT untuk VFAS1-4750PL-WN1?

Mode CT (Torsi Konstan) dipilih untuk beban yang memerlukan torsi penuh pada semua kecepatan — konveyor, kompresor, pompa perpindahan positif. Mode VT (Torsi Variabel) ditujukan untuk beban sentrifugal — kipas dan pompa sentrifugal — di mana permintaan torsi turun seiring dengan kecepatan sesuai hukum kuadrat. Memilih mode VT pada beban yang sesuai memungkinkan arus kontinu yang lebih tinggi pada kecepatan penuh; memilih CT pada beban sentrifugal aman tetapi menggunakan peringkat termal CT yang lebih konservatif.

Q3: Catu daya masukan apa yang diperlukan untuk VFAS1-4750PL-WN1?

Penggerak memerlukan suplai AC 3 fase dalam kisaran 400–480V pada 50Hz atau 60Hz. Nominal 400V mencakup pasokan industri standar IEC (jaringan Eropa/Asia 380V/400V/415V). Ujung 480V mencakup pasokan 460V/480V di Amerika Utara dan beberapa Asia. Pemutus sirkuit utama atau sakelar pemutus sekring dengan nilai yang benar harus dipasang di bagian hulu konverter sesuai peraturan kelistrikan setempat.

Q4: Apakah VFAS1-4750PL-WN1 dilengkapi resistor pengereman bawaan?

Pada 75kW, VF-AS1 tidak menyertakan resistor pengereman bawaan. Resistor pengereman eksternal (model PBR7-017W3R7 untuk varian 75kW) dan unit pengereman diperlukan untuk aplikasi yang memerlukan pengereman deselerasi aktif — seperti beban dengan inersia tinggi atau beban vertikal yang memerlukan penurunan terkontrol. Untuk aplikasi pompa dan kipas dimana gerakan meluncur hingga berhenti dapat diterima, resistor pengereman biasanya tidak diperlukan.

Q5: Tipe motor apa yang kompatibel dengan VFAS1-4750PL-WN1?

VF-AS1 dirancang untuk motor induksi AC 3 fase standar. Karakteristik keluaran penggerak sesuai dengan motor induksi standar IEC atau NEMA yang diberi peringkat untuk kelas tegangan yang sesuai. Untuk motor sinkron magnet permanen atau jenis motor khusus, verifikasi kompatibilitas dengan pengaturan algoritma kontrol VF-AS1. Nilai arus motor tidak boleh melebihi nilai keluaran drive 160A.
