IC200UDR164-DKC | GE Fanuc VersaMax Micro PLC — 40×24VDC In / 24 Relay Out / 120–240VAC / 8 Input HSC / RS-232C / 4 Unit Ekspansi / Revisi DKC

PLC Mikro Lengkap — Bukan Sekadar Modul I/O

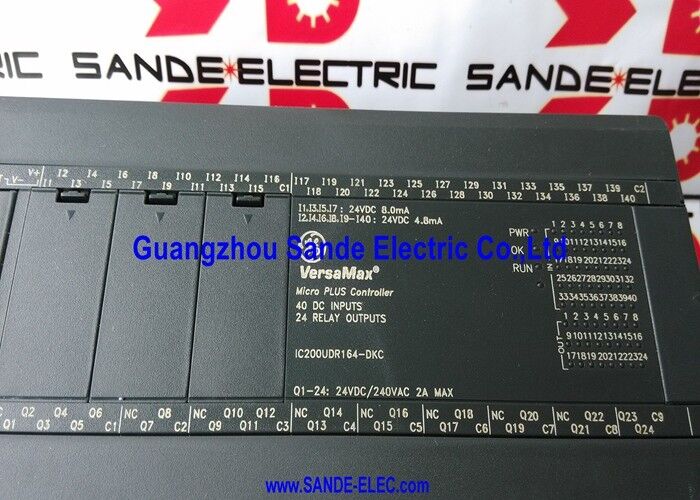

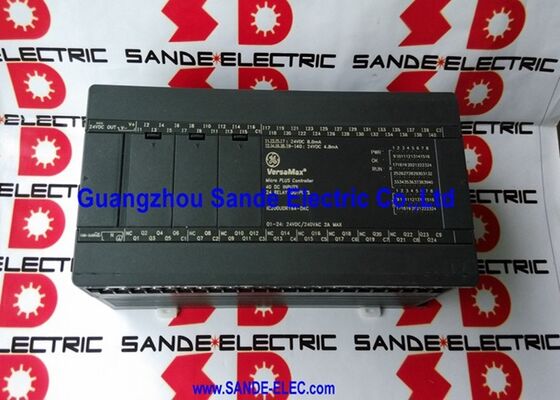

IC200UDR164-DKC adalah VersaMax Micro PLC yang lengkap — prosesor, catu daya, input digital, dan output relai semuanya dalam satu wadah. Ini bukan kartu I/O yang berdiri sendiri; ini adalah pengontrol yang dapat diprogram secara otonom dengan CPU terpasang, eksekusi program, dan I/O lapangan.

Penunjukan "UDR164" memiliki arti fungsional: unit ini menyediakan 40 input digital DC dan 24 output relai dalam format 64 titik (U = VersaMax, D = masukan DC, R = keluaran relai, 164 = 64 titik dengan catu daya 120/240VAC). Akhiran DKC mengidentifikasi revisi perangkat keras dari build khusus ini.

Pada input daya 120–240VAC, unit ini terhubung langsung ke sumber listrik AC tanpa catu daya DC terpisah — konverter AC/DC internal memberi daya pada logika PLC dan sirkuit input. Untuk desain kabinet yang sumber daya utamanya adalah pasokan AC, hal ini menghilangkan satu komponen.

Spesifikasi Utama

24 Output Relai Bentuk C — Kontrol Medan Tegangan Campuran

Masing-masing dari 24 keluaran relai adalah kontak Formulir C (SPDT) — relai pergantian dengan terminal biasanya terbuka, biasanya tertutup, dan umum. Formulir kontak ini memberikan fleksibilitas pengkabelan terbesar:

Biasanya Terbuka (TIDAK):Kontrol beban standar — koil starter motor, katup solenoid, alarm.

Biasanya Tertutup (NC):Aplikasi fail-safe — sirkuit yang harus diberi energi ketika output dalam keadaan OFF dan dihilangkan energinya ketika dinyalakan.

Umum (COM):Menerima tegangan suplai medan apa pun dalam peringkat kontak relai. Beban 120VAC, beban 230VAC, dan beban 24VDC terhubung ke bank relai yang sama tanpa perangkat keras pencocokan tegangan — kontak relai secara elektrik tidak bergantung pada suplai PLC.

Skenario Aplikasi

Panel mesin kompak bertenaga AC:Unit terhubung langsung ke bus AC panel. Tidak diperlukan modul catu daya 24VDC untuk PLC itu sendiri — menyederhanakan desain panel untuk mesin dengan infrastruktur daya khusus AC.

Kontrol relai multi-zona:24 Relai Formulir C secara independen mengontrol starter motor, solenoid katup, dan kontak alarm pada tegangan medan AC dan DC campuran — semuanya dari satu rumah pengontrol.

Penghitungan produksi berkecepatan tinggi:Encoder atau sensor pulsa hingga 8 counter dilacak secara bersamaan dalam mode HSC. Program membaca jumlah akumulasi setiap pemindaian untuk kontrol batch, pengukuran panjang, atau pemantauan kecepatan.

Pertanyaan Umum

Q1: Apa yang dimaksud dengan akhiran revisi "-DKC" dan apakah ini memengaruhi kompatibilitas?

Akhiran DKC mengidentifikasi revisi perangkat keras spesifik dari IC200UDR164. Revisi mencerminkan pembaruan komponen atau manufaktur dengan tetap mempertahankan spesifikasi fungsional dan kompatibilitas program yang sama. Unit DKC menggantikan revisi IC200UDR164 sebelumnya (seperti AD, CB, dll.) tanpa perubahan program di sebagian besar instalasi. Konfirmasikan persyaratan versi firmware program yang diinstal jika ada kekhawatiran tentang kompatibilitas revisi.

Q2: Perangkat lunak pemrograman apa yang terhubung ke IC200UDR164-DKC?

Seri VersaMax Micro diprogram menggunakan Proficy Machine Edition (PME) atau perangkat lunak Logicmaster sebelumnya. Koneksi dilakukan melalui port serial RS-232C internal menggunakan IC200CBL001 atau kabel pemrograman yang setara. Proficy Machine Edition mendukung bahasa pemrograman Diagram Tangga dan Daftar Instruksi untuk platform VersaMax Micro.

Q3: Dapatkah 24 output relai digunakan sebagai kontak NO dan NC secara bersamaan dari relai yang sama?

Ya. Setiap relai Formulir C menyediakan ketiga terminal — NO, NC, dan COM — pada strip terminal. Program ini memerintahkan koil relai; pengkabelan ke NO, NC, atau keduanya menentukan bagaimana respons rangkaian medan. Satu relai dapat menutup sirkuit NO secara bersamaan (memberi energi pada lampu) dan membuka sirkuit NC (mematikan energi pada bypass) dengan satu perintah keluaran.

Q4: Apa perbedaan antara IC200UDR164 dan IC200UDR064?

Keduanya adalah PLC Mikro VersaMax 64 titik dengan 40 input DC dan 24 output relai. Perbedaannya adalah catu daya: IC200UDR064 menggunakan daya input 24VDC; IC200UDR164 menggunakan 120/240VAC. Semua spesifikasi fungsional lainnya — jumlah I/O, kemampuan HSC, jenis relai, konektivitas ekspansi — identik. Pilih berdasarkan tegangan suplai yang tersedia di panel.

Q5: Apakah keluaran relai terlindung dari peralihan beban induktif?

Kontak relai itu sendiri tidak dilengkapi penekan bawaan. Untuk beban induktif (kumparan starter motor, katup solenoid), direkomendasikan penekanan eksternal pada seluruh beban — jaringan snubber untuk beban AC atau dioda freewheeling untuk beban DC. Tanpa penekanan, lonjakan EMF belakang pada pembukaan relai akan menurunkan masa pakai kontak seiring berjalannya waktu. Verifikasi persyaratan penekanan beban induktif dari panduan pengguna IC200UDR164 untuk jenis beban tertentu yang dialihkan.
