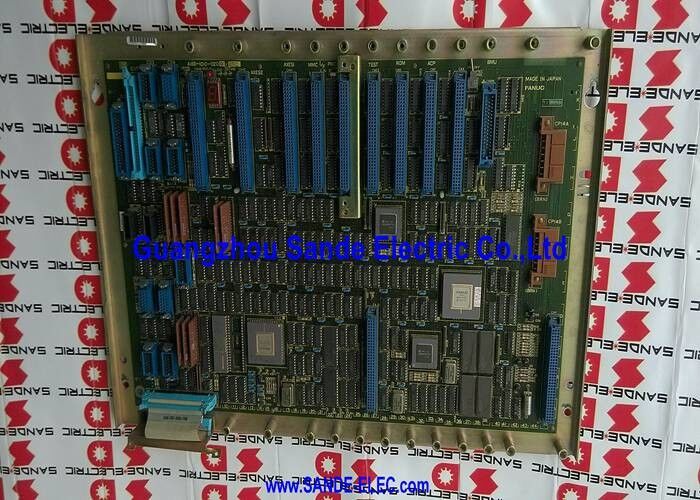

Papan sirkuit A16B-1210-0030 A16B12100030 A16B-121O-OO3O

A16B-1210-0030 | FANUC Analog Multi-Axis CNC Control PCB — Hingga 3 Sumbu / Antarmuka Amplifier Servo / Pemrosesan Perintah dan Umpan Balik

Kontrol Sumbu Analog — Jalur Sinyal Antara CNC dan Drive

Dalam arsitektur kontrol sumbu CNC analog FANUC, PCB kontrol sumbu berada di antara prosesor interpolasi utama CNC dan amplifier penggerak servo. CPU utama menghitung pergerakan sumbu yang diperlukan untuk setiap siklus interpolasi dan menyerahkan hasilnya ke papan sumbu. Papan sumbu mengubah perintah ini menjadi sinyal analog yang ditafsirkan oleh penggerak servo sebagai referensi kecepatan atau torsi.

A16B-1210-0030 menangani hingga tiga sumbu secara bersamaan. Untuk pusat permesinan 3 sumbu (X, Y, Z), papan tunggal ini mengelola antarmuka gerakan lengkap. Untuk setiap sumbu aktifnya, ia:

• Menghasilkan sinyal referensi kecepatan atau torsi analog ke penggerak servo
• Menerima umpan balik posisi dari pembuat kode pulsa motor
• Memantau sinyal umpan balik untuk kesalahan atau kelainan
• Melaporkan status sumbu kembali ke sistem kontrol utama

Spesifikasi Utama

Kontrol Gerakan Terkoordinasi — Mengapa Papan Axis Penting

Gerakan terkoordinasi — pergerakan beberapa sumbu secara bersamaan di sepanjang jalur yang diprogram — memerlukan papan sumbu untuk memperbarui semua sumbu aktif pada saat yang bersamaan. A16B-1210-0030 menerima perintah untuk ketiga sumbu secara bersamaan dan memperbarui ketiga output dalam siklus pemrosesan yang sama.

Jika salah satu sumbu terlambat — jika perintah sumbu X diperbarui satu siklus setelah Y dan Z — posisi pahat sebenarnya menyimpang dari jalur yang diprogram. Inilah alasan mengapa papan sumbu dirancang dengan loop pembaruan yang tersinkronisasi dan simultan, bukan pemrosesan sumbu berurutan.

Ketika A16B-1210-0030 gagal atau mengalami kesalahan, akibatnya sering kali berupa alarm kesalahan berikut sumbu tunggal atau multi-sumbu — CNC mendeteksi bahwa posisi yang diperintahkan dan posisi sebenarnya telah menyimpang melampaui ambang batas yang dapat diterima. Setelah memastikan penggerak dan motor berfungsi, papan sumbu adalah target diagnostik utama.

Skenario Aplikasi

Pemeliharaan pusat permesinan 3 sumbu:Pusat permesinan CNC 3-sumbu mengembangkan alarm kesalahan berikut pada ketiga sumbu. Penggerak servo dan motor diuji dengan benar. Papan kontrol sumbu A16B-1210-0030 diidentifikasi sebagai kesalahan. Penggantian papan mengembalikan gerakan 3 sumbu yang terkoordinasi.

Stok cadangan preventif:Sebuah bengkel mesin yang mengoperasikan beberapa sistem FANUC CNC dengan papan sumbu analog menggunakan A16B-1210-0030 sebagai cadangan bengkel, memungkinkan pertukaran papan segera pada kegagalan tingkat papan.

Pertanyaan Umum

Q1: Apa perbedaan antara papan sumbu analog dan papan sumbu digital?

Papan sumbu analog menghasilkan tegangan DC variabel kontinu (biasanya ±10V) sebagai referensi kecepatan atau torsi untuk penggerak servo. Papan sumbu digital berkomunikasi melalui bus digital serial (seperti serat optik FSSB pada generasi FANUC berikutnya). Papan sumbu analog adalah arsitektur sebelumnya; antarmuka digital menggantikannya pada generasi CNC berikutnya. A16B-1210-0030 adalah tipe analog.

Q2: Jenis penggerak servo apa yang kompatibel dengan A16B-1210-0030?

Antarmuka papan sumbu analog dengan penggerak servo yang menerima masukan referensi kecepatan analog — biasanya generasi penggerak servo AC dan DC FANUC sebelumnya yang mendahului antarmuka FSSB digital. Konfirmasikan seri penggerak servo spesifik yang dipasang pada mesin terhadap spesifikasi sinyal keluaran A16B-1210-0030 sebelum memasang penggantinya.

Q3: Bisakah A16B-1210-0030 digunakan hanya untuk 2 sumbu, bukan 3?

Ya. Papan mendukung hingga 3 sumbu, tetapi tidak diharuskan untuk menggunakan ketiga saluran tersebut. Mesin bubut CNC 2 sumbu (X dan Z) menggunakan dua dari tiga saluran sumbu; saluran ketiga tidak digunakan. Konfigurasi parameter CNC menentukan saluran mana yang aktif dan mana yang tidak digunakan.

Q4: Apa yang terjadi jika hanya satu dari tiga sumbu pada A16B-1210-0030 yang gagal?

Jika satu saluran pada papan sumbu gagal — misalnya, keluaran sumbu Y mengalami kesalahan — hanya sumbu tersebut yang menghasilkan alarm. Dua sumbu lainnya dapat terus beroperasi secara normal. Namun, mesin tidak dapat menjalankan program apa pun yang memerlukan sumbu gagal. Ganti A16B-1210-0030 untuk memulihkan saluran yang rusak; papan melayani ketiga sumbu, jadi menggantinya adalah satu-satunya pilihan perbaikan selain perbaikan papan tingkat komponen.

Q5: Apakah penggantian A16B-1210-0030 memerlukan perubahan parameter CNC?

Biasanya, tidak. Parameter sumbu CNC — termasuk penguatan loop servo, penetapan sumbu, dan batas kesalahan posisi — disimpan dalam memori parameter CNC, bukan di papan sumbu. Mengganti A16B-1210-0030 dengan papan dengan spesifikasi yang sama akan memulihkan perangkat keras antarmuka sumbu tanpa memerlukan modifikasi parameter. Pastikan semua sumbu bergerak dengan benar pada kecepatan rendah sebelum mengembalikan alat berat ke produksi.
