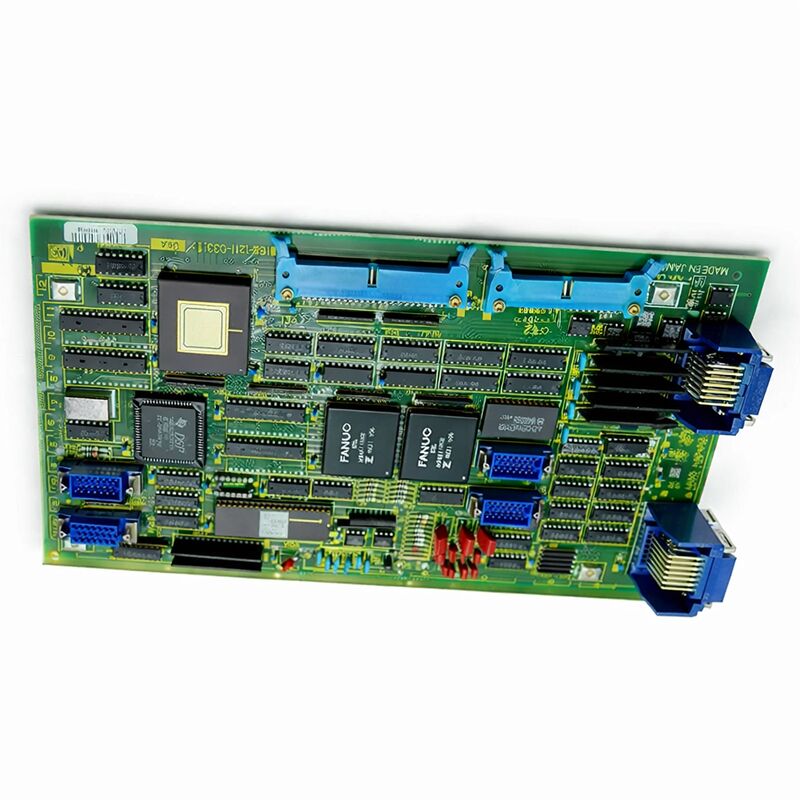

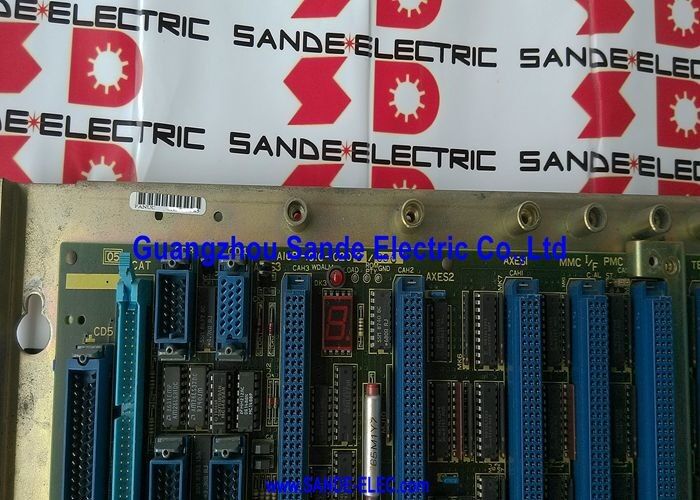

FANUC A16B-1211-0270 | Sistem 10 / 11 Digital Control Tambahan-Axis PCB — 2 Sumbu, Asal Jepang

Nomor Suku Cadang: A16B-1211-0270

Produsen: FANUC Corporation (Jepang)

Jenis Produk: PCB Tambahan-Axis Kontrol Digital (2 Saluran)

Seri Papan: A16B-1211

Sistem yang Kompatibel: FANUC System 10, System 11

Jumlah Sumbu: 2 (sumbu tambahan)

Deskripsi: 10/11 Digital Control Tambahan Axis PCB, 2 Axis

Gambaran Umum

A16B-1211-0270 adalah papan kontrol sumbu tambahan 2-sumbu untuk pengontrol CNC System 10 dan System 11 dari FANUC. Ini adalah papan ekspansi — bukan pengontrol mandiri — yang memperluas jumlah sumbu konfigurasi CNC System 10/11 yang ada dengan menyediakan kontrol servo digital untuk dua sumbu tambahan.

Menambahkan papan ini ke instalasi dasar System 10/11 memungkinkan mesin yang memerlukan sumbu yang lebih terkontrol daripada yang disediakan oleh konfigurasi standar untuk beroperasi dalam platform pengontrol yang sama yang telah terbukti.

System 10 dan System 11 FANUC adalah platform CNC berkinerja tinggi yang dirancang untuk aplikasi pemesinan kompleks — pusat pemesinan besar, jalur produksi multi-palet, dan mesin yang memerlukan gerakan multi-sumbu terkoordinasi.

Jumlah sumbu pengontrol dasar seringkali sudah cukup, tetapi desain mesin yang paling menuntut memerlukan ekspansi lebih lanjut. A16B-1211-0270 menyediakan ekspansi tersebut dengan dua sumbu tambahan yang dikontrol secara digital.

Papan ini berinteraksi dengan drive servo digital pada masanya. Mesin System 10/11 biasanya menggunakan unit drive digital FANUC seri S dan yang serupa, dan antarmuka digital papan ekspansi sumbu cocok dengan drive ini.

Dua sumbu tambahan yang dilayani oleh papan ini terintegrasi penuh ke dalam sistem CNC — mereka berpartisipasi dalam gerakan terkoordinasi dengan sumbu utama, muncul dalam program bagian sebagai sumbu standar yang dapat dikontrol, dan merespons perintah G-code yang sama seperti sumbu lain dalam sistem.

Spesifikasi Utama

Arsitektur Sistem 10/11 dan Ekspansi Sumbu

System 10 dan System 11 FANUC adalah bagian dari lini produk yang memposisikan FANUC di ujung atas pasar CNC pada masanya. Pengontrol ini menggerakkan alat mesin yang besar dan mampu — mesin dengan ruang kerja besar, tingkat penghilangan material tinggi, dan persyaratan presisi yang menuntut.

Arsitektur ekspansi sumbu adalah pilihan desain yang disengaja: dengan membangun pengontrol dasar di sekitar jumlah sumbu yang ditentukan dan menyediakan papan ekspansi untuk aplikasi yang membutuhkan lebih banyak, FANUC menciptakan platform yang fleksibel yang dapat melayani berbagai desain mesin tanpa memerlukan pengontrol yang secara fundamental berbeda.

A16B-1211-0270 menambahkan dua sumbu ke konfigurasi System 10/11.

Dalam mesin yang menggunakan papan ini, logika interpolasi pengontrol mengoordinasikan semua sumbu secara bersamaan — baik sumbu utama dari papan pengontrol utama maupun sumbu tambahan dari papan ekspansi ini.

Program bagian beroperasi di semua sumbu sebagai sistem terpadu. Kontur yang memerlukan gerakan simultan pada empat sumbu atau lebih dieksekusi dengan semua sumbu bergerak secara terkoordinasi, terlepas dari papan fisik mana yang menangani setiap sumbu.

Antarmuka digital pada papan ini adalah fitur utama. Kontrol sumbu digital memberikan kekebalan kebisingan yang lebih baik dan perilaku yang lebih konsisten daripada pendekatan antarmuka sumbu analog sebelumnya.

Dalam lingkungan listrik yang kompleks dari kabinet mesin CNC besar — dengan kabel daya motor, kabel umpan balik encoder, dan kabel sinyal kontrol semuanya berjalan berdekatan — integritas sinyal digital adalah manfaat praktis.

Papan Sumbu sebagai Subsistem Kritis

Dari perspektif mesin, papan sumbu tambahan bukanlah tambahan opsional — pada mesin yang dibangun untuk memerlukan fungsinya, papan ini sama pentingnya dengan papan pengontrol utama. Mesin yang dirancang untuk pemesinan simultan lima sumbu tidak dapat melakukan operasi yang dimaksudkan hanya dengan tiga sumbu yang dapat dikontrol.

Ketika A16B-1211-0270 gagal, dua sumbu tambahan yang dilayaninya menjadi tidak tersedia, dan kemampuan mesin berkurang menjadi apa pun yang diizinkan oleh jumlah sumbu utama yang tersisa.

Kritisnya ini berarti bahwa memiliki suku cadang yang teruji siap sedia adalah bijaksana untuk operasi di mana mesin System 10/11 berkontribusi pada jadwal produksi yang tidak dapat dengan mudah menyerap waktu henti yang tidak direncanakan.

Papan ini sudah cukup tua sehingga mencari pengganti saat dibutuhkan mungkin memerlukan waktu tunggu.

Manajemen suku cadang proaktif menghindari situasi di mana kegagalan papan menjadi waktu henti mesin yang berkepanjangan.

Perawatan Papan Usia Ini

A16B-1211-0270 adalah produk dari era System 10/11 FANUC — papan yang kini berusia beberapa dekade. Komponen elektronik menua. Kapasitor elektrolitik, yang muncul di seluruh sirkuit pengkondisian daya dan pemrosesan sinyal pada papan ini, memiliki masa pakai terbatas yang diukur dalam tahun di bawah kondisi operasi kabinet pengontrol CNC.

Papan yang menunjukkan perilaku tidak menentu — kesalahan sumbu intermiten, alarm yang datang dan pergi tanpa penyebab mekanis atau listrik yang jelas — seringkali menunjukkan degradasi kapasitor tahap awal. Ini adalah tanda usia daripada kegagalan katastropik, dan seringkali dapat dibalik melalui perbaikan tingkat komponen.

Mengganti kapasitor elektrolitik papan dengan komponen baru dengan spesifikasi yang sama memulihkan pengkondisian catu daya dan dapat mengembalikan papan ke layanan yang andal selama bertahun-tahun.

Perbaikan papan adalah pilihan ekonomis untuk komponen usia dan kelangkaan ini.

Mengingat betapa sulitnya mendapatkan papan pengganti dengan spesifikasi asli, papan yang diperbaiki secara profesional dan diuji secara fungsional adalah sumber daya bernilai tinggi.

FAQ

Q1: Pada pusat pemesinan System 11, sumbu ke-4 dan ke-5 keduanya mengalami alarm saat dinyalakan. Tiga sumbu pertama normal. Apakah A16B-1211-0270 kemungkinan penyebabnya?

Kegagalan simultan kedua sumbu yang dilayani oleh papan ekspansi, sementara sumbu utama tetap normal, adalah pola kesalahan karakteristik untuk kegagalan papan ekspansi sumbu. Kedua sumbu yang gagal berbagi A16B-1211-0270 sebagai papan umum mereka.

Jika drive servo dan motor untuk sumbu ke-4 dan ke-5 teruji tidak rusak, papan ekspansi adalah tersangka utama.

Konfirmasikan dengan memeriksa apakah konektor papan terpasang sepenuhnya sebelum menyimpulkan papan telah gagal.

Q2: Hanya satu dari dua sumbu pada A16B-1211-0270 yang menghasilkan alarm. Sumbu ekspansi lainnya normal. Apakah ini menunjukkan papan atau drive/motor?

Kesalahan satu sumbu dari papan ekspansi dua sumbu lebih ambigu. Jika papan memiliki kegagalan sirkuit saluran tunggal (sirkuit input atau driver output untuk saluran tertentu itu), papan dapat gagal satu sumbu sementara yang lain tetap berfungsi.

Namun, kesalahan satu sumbu lebih umum menunjukkan kesalahan drive, motor, atau kabel pada sumbu tertentu itu.

Uji drive dan motor pada sumbu yang terpengaruh sebelum menyimpulkan papan telah gagal. Jika komponen eksternal dipastikan baik, sirkuit saluran tunggal papan telah gagal.

Q3: Setelah bertahun-tahun layanan yang andal, sumbu tambahan mulai menunjukkan kesalahan posisi sesekali yang memperbaiki diri. Tidak ada alarm yang dihasilkan. Apa yang terjadi?

Kesalahan posisi yang memperbaiki diri tanpa menghasilkan alarm menunjukkan gangguan sinyal intermiten di jalur sumbu ekspansi daripada kegagalan komponen yang jelas.

Penyebab yang paling mungkin adalah: konektor dengan resistansi kontak yang berkembang, kapasitor yang menua pada papan yang menghasilkan gangguan catu daya sesekali yang menyebabkan gangguan sinyal kontrol singkat, atau kabel dengan koneksi intermiten.

Periksa dan pasang kembali semua konektor di jalur sumbu ekspansi.

Jika kondisi berlanjut setelah servis konektor, kapasitor papan adalah fokus berikutnya.

Q4: A16B-1211-0270 dilepas dan diperiksa. Beberapa kapasitor elektrolitik menunjukkan pembengkakan yang terlihat atau kebocoran elektrolit. Bisakah papan diperbaiki?

Pembengkakan atau kebocoran yang terlihat dari kapasitor elektrolitik menunjukkan kapasitor telah gagal dan harus diganti. Ini adalah kondisi yang dapat diperbaiki.

Kapasitor yang terkena harus disolder dan diganti dengan kapasitor baru dengan spesifikasi yang sama atau setara.

Papan harus dibersihkan dari residu elektrolit apa pun, yang bersifat kimia aktif dan dapat merusak jejak PCB dan komponen yang berdekatan jika dibiarkan di tempatnya.

Setelah penggantian kapasitor, papan harus diuji secara fungsional sebelum dipasang kembali. Perbaikan ini secara efektif memulihkan papan.

Q5: Mesin System 11 sedang dinonaktifkan. Bisakah A16B-1211-0270 digunakan di mesin System 10 yang juga membutuhkan ekspansi sumbu?

System 10 dan System 11 keduanya muncul dalam kompatibilitas A16B-1211-0270.

Apakah papan yang diambil dari instalasi System 11 dapat langsung digunakan di mesin System 10 bergantung pada konfigurasi pengontrol tertentu dan persyaratan versi perangkat keras atau perangkat lunak apa pun yang mungkin berbeda antara kedua instalasi.

Verifikasi parameter penugasan sumbu di mesin target kompatibel dengan papan, dan konfirmasikan tidak ada perbedaan konfigurasi perangkat keras antara antarmuka ekspansi sumbu System 10 dan System 11 sebelum pemasangan.
