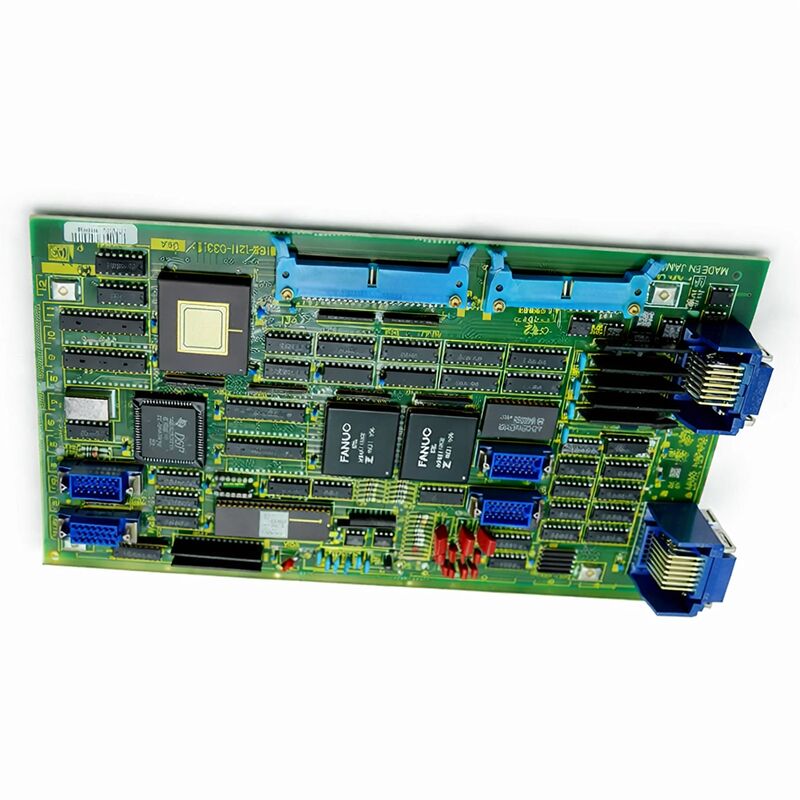

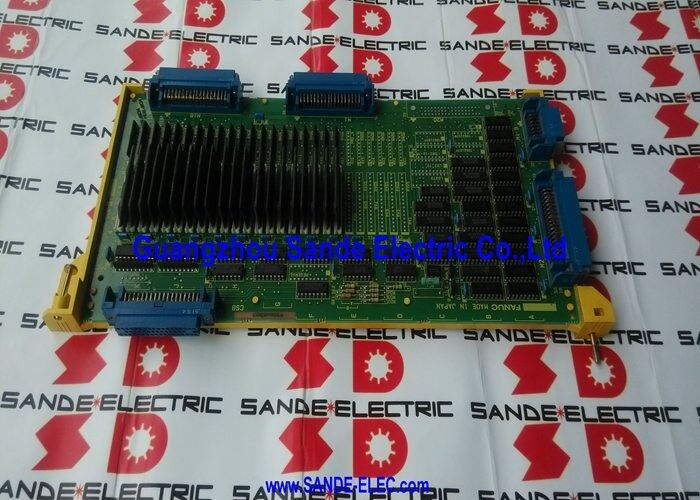

AXIS CONTROL A16B-1211-0271 A16B12110271 A16B-1211-O271

FANUC A16B-1211-0271 | PCB Kontrol Sumbu Seri A16B-1211 — Sistem 10 / 11 CNC, Asal Jepang

Nomor Suku Cadang: A16B-1211-0271

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB Kontrol Sumbu Digital

Seri Papan: A16B-1211

Sistem yang Kompatibel: FANUC System 10, System 11 dan yang kompatibel

Aplikasi: Kontrol sumbu servo digital / ekspansi sumbu

Gambaran Umum

A16B-1211-0271 adalah papan sirkuit cetak dari seri A16B-1211 FANUC — keluarga papan kontrol dan ekspansi sumbu yang melayani platform pengontrol CNC System 10 dan System 11.

Seri ini mencakup berbagai varian papan kontrol sumbu yang dibutuhkan oleh instalasi System 10/11: papan saluran tunggal untuk aplikasi sumbu individual, papan saluran ganda untuk kontrol sumbu berpasangan, dan varian antarmuka untuk generasi drive yang berbeda.

A16B-1211-0271 adalah salah satu anggota spesifik dari keluarga ini, yang melayani fungsi yang ditentukan dalam arsitektur kontrol sumbu System 10/11.

System 10 dan System 11 FANUC mewakili ujung berkinerja tinggi dari lini produk CNC FANUC sebelum transisi ke platform 0-C dan Seri 15.

Pengontrol ini memberdayakan alat mesin yang kompleks — pusat permesinan dengan banyak sumbu yang dikontrol, pusat pembubutan dengan perkakas hidup, dan mesin multifungsi yang menuntut gerakan terkoordinasi di banyak sumbu secara bersamaan.

Papan sumbu seri A16B-1211 adalah perangkat keras yang memungkinkan kemampuan multi-sumbu ini.

Setiap kartu sumbu dalam seri A16B-1211 mengisi peran arsitektur yang sama: ia menyediakan antarmuka servo antara pengontrol utama dan unit drive servo untuk sumbu yang ditugaskan.

Ia mengonversi perintah posisi pengontrol menjadi sinyal drive servo dan memproses umpan balik encoder yang mengembalikan data posisi ke pengontrol.

A16B-1211-0271 melakukan fungsi ini untuk sumbu System 10/11 yang dikonfigurasi untuk dilayaninya.

Spesifikasi Utama

Seri A16B-1211 — Keluarga Papan Sumbu System 10/11

Seri A16B-1211 mencakup berbagai papan kontrol sumbu untuk platform System 10 dan System 11, masing-masing varian mencakup kombinasi spesifik jumlah sumbu, jenis antarmuka, dan generasi drive.

Varian-varian tersebut mengelompok di sekitar jumlah sumbu (saluran tunggal dan saluran ganda) dan persyaratan antarmuka drive (digital, serial, analog). Dalam keluarga ini, nomor suku cadang yang berurutan dekat cenderung memiliki fungsi yang serupa tetapi dibedakan berdasarkan jumlah saluran, revisi perangkat keras, atau perbedaan antarmuka kecil.

A16B-1211-0271 menempati posisinya dalam seri ini sebagai salah satu papan yang bergantung pada konfigurasi multi-sumbu System 10/11.

Pada mesin di mana papan spesifik ini ditentukan, ia melayani sumbu atau sekelompok sumbu yang harus dikontrol oleh pengontrol untuk menjalankan operasinya.

Mesin tidak dapat menjalankan sumbu tersebut tanpa papan fungsional jenis ini terpasang.

Bagi pemilik mesin System 10/11, papan seri A16B-1211 adalah salah satu komponen warisan paling penting untuk mempertahankan akses pasokan.

Mesin itu sendiri seringkali masih memiliki masa pakai produktif selama puluhan tahun.

Namun, elektroniknya memerlukan perhatian dan — ketika papan akhirnya rusak — penggantian dengan unit setara yang teruji.

Kontrol Sumbu dalam Konteks System 10/11

Fungsi papan sumbu dapat dipahami melalui jalur kontrol loop tertutup yang diikutinya. Pengontrol CNC menghitung posisi target berdasarkan program suku cadang. Interpolasi menghitung di mana setiap sumbu seharusnya berada pada setiap siklus pembaruan servo.

Kartu sumbu menerima posisi target ini, menghitung kesalahan posisi (perbedaan antara target dan aktual), dan menghasilkan sinyal permintaan kecepatan.

Drive servo menerima permintaan kecepatan ini dan mengeluarkan arus motor sesuai.

Motor bergerak. Encoder pada motor mengirimkan data posisi kembali ke kartu sumbu, yang melaporkan posisi aktual ke pengontrol.

Loop ini tertutup beberapa ratus kali per detik untuk setiap sumbu.

A16B-1211-0271 berpartisipasi dalam loop ini untuk sumbu yang dilayaninya.

Sirkuitnya harus berfungsi dengan benar pada laju pembaruan servo untuk sumbu-sumbu tersebut. Kerusakan apa pun pada sirkuit — peningkatan kebisingan dalam umpan balik posisi, distorsi dalam sinyal perintah kecepatan, ketidakstabilan dalam catu daya yang memberi daya pada logika papan — muncul sebagai penurunan kinerja sumbu.

Efeknya mungkin halus pada awalnya (kesalahan mengikuti yang sedikit lebih tinggi, hasil permukaan marjinal) dan berkembang menjadi alarm servo yang jelas seiring dengan memburuknya degradasi.

Konstruksi Through-Hole dan Pertimbangan Usia

A16B-1211-0271 berasal dari era konstruksi PCB through-hole. Semua komponen aktif — IC, transistor — dan komponen pasif — resistor, kapasitor — dipasang dengan cara dimasukkan melalui papan dan disolder di sisi sebaliknya. Gaya konstruksi ini, yang lebih tua dari teknologi surface-mount yang menggantikannya, memiliki satu keuntungan praktis dalam pemeliharaan: komponen dapat diakses secara individual dengan peralatan solder standar.

Mengingat usia papan-papan ini, kapasitor elektrolitik adalah risiko kegagalan yang paling umum.

Elektrolitnya menguap perlahan selama bertahun-tahun, dan sifat listriknya bergeser. Kapasitor di bagian penyaringan catu daya papan sangat penting — ketika mereka memburuk, tegangan catu daya internal papan mengembangkan riak yang merusak sinyal perintah kecepatan dan pemrosesan umpan balik.

Perbaikan pencegahan, mengganti semua kapasitor elektrolitik sebelum rusak, adalah strategi pemeliharaan yang disukai untuk papan yang menunjukkan tanda-tanda awal perilaku terkait usia.

FAQ

Q1: Mesin System 10/11 menghasilkan perilaku sumbu yang tidak konsisten pada sumbu yang dilayani oleh papan ini — terkadang berjalan dengan benar, terkadang menghasilkan alarm kesalahan mengikuti, tanpa pemicu yang konsisten. Apa yang harus diselidiki?

Kesalahan mengikuti yang tidak konsisten tanpa pemicu yang jelas adalah salah satu gejala karakteristik kapasitor elektrolitik yang menua di bagian catu daya kartu sumbu.

Kapasitor yang memburuk menyebabkan tegangan catu daya internal papan memiliki riak yang berlebihan, yang sesekali melebihi ambang batas yang mengganggu loop servo.

Kesalahan bersifat intermiten karena kapasitor marjinal, belum sepenuhnya rusak. Penggantian kapasitor pada papan — atau penggantian papan dengan unit yang direkondisi — adalah respons yang tepat.

Q2: Papan dilepas untuk diperiksa dan tidak menunjukkan kerusakan yang terlihat. Bisakah diasumsikan berfungsi?

Tidak. Inspeksi visual mengungkapkan kerusakan yang jelas — komponen terbakar, komponen retak, korosi — tetapi sebagian besar kegagalan komponen elektronik tidak menunjukkan tanda-tanda yang terlihat.

Kapasitor elektrolitik dapat rusak secara elektrik sambil tampak utuh di luar.

Pengujian fungsional papan di lingkungan yang terkontrol dengan beban motor servo aktual adalah satu-satunya cara untuk mengonfirmasi status operasionalnya.

Papan yang lulus inspeksi visual tetapi telah digunakan selama bertahun-tahun masih harus diuji secara fungsional sebelum diandalkan pada mesin produksi.

Q3: Setelah mengganti papan ini, kinerja sumbu mesin serupa dengan sebelumnya tetapi kesalahan mengikuti selama kontur sedikit meningkat. Semua parameter dipulihkan dari cadangan. Apa lagi yang bisa memengaruhinya?

Kesalahan mengikuti yang sedikit meningkat setelah penggantian papan dengan parameter yang benar dapat menunjukkan perbedaan antara karakteristik papan lama dan pengganti pada tingkat sirkuit keluaran analog. Beberapa variasi dalam toleransi komponen antar papan dengan nomor suku cadang yang sama adalah normal.

Parameter penyetelan servo (penguatan loop posisi, feedforward kecepatan) mungkin memerlukan penyesuaian kecil untuk mengoptimalkan kembali kinerja dengan papan baru.

Penyesuaian ini kecil — dimulai dari parameter asli dan membuat perubahan bertahap sambil memantau kesalahan mengikuti adalah pendekatan yang benar.

Q4: Mesin sesekali menghasilkan alarm servo yang hilang ketika sumbu yang bersangkutan digerakkan perlahan. Tidak ada alarm yang muncul selama gerakan lambat tetapi traverse cepat memicu kesalahan. Apa yang ditunjukkan ini?

Alarm yang muncul hanya selama traverse cepat menunjukkan masalah yang bergantung pada kecepatan.

Penyebab paling umum pada kartu sumbu yang menua adalah kapasitor perataan yang memburuk di sirkuit keluaran perintah kecepatan.

Pada kecepatan rendah, kesalahan sinyal perintah cukup kecil sehingga kontrol kecepatan drive menanganinya.

Pada kecepatan traverse cepat, perintah lebih berisik, menyebabkan penyimpangan kecepatan yang ditandai oleh drive sebagai alarm. Ini adalah masalah tingkat papan yang memerlukan perbaikan atau penggantian.

Q5: Apakah ada risiko bahwa papan dari instalasi mesin System 11 tidak akan kompatibel dengan mesin System 10, mengingat mereka berbagi seri ini?

Seri A16B-1211 melayani platform System 10 dan System 11, tetapi varian spesifik dalam seri tersebut mungkin telah disesuaikan untuk satu platform atau yang lain.

Sebelum memasang papan dari mesin System 11 ke mesin System 10 (atau sebaliknya), pastikan bahwa nomor suku cadang papan spesifik terdaftar sebagai kompatibel dengan kedua platform dalam dokumentasi perangkat keras yang berlaku.

Jika dokumentasi tidak tersedia, konsultasikan dengan spesialis yang akrab dengan konfigurasi System 10/11 sebelum melanjutkan.
